品牌：邦国电气
产地：河南
电压：220V
起订：1台
供应：100台
发货：1天内
| 产地 | 河南 |
|---|---|
| 电压 | 220V |
| 额定电流 | 5A |
| 额定电压 | 220V |
| 工作电压 | 220V |
| 极数 | 4P |
| 上市时间 | 2013年春 |
| 体积 | 微型 |
| 温控范围 | 40℃ |
| 形状 | 插片式 |
| 用途 | 电力 |
| 种类 | 过流保护器 |
| 断开容量 | 200 |
| 绝缘耐压测试 | 1Vac/m |
| 电压特性 | 高压 |
| 品牌 | 南自 |
| 型号 | PDS-766 |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2000 |

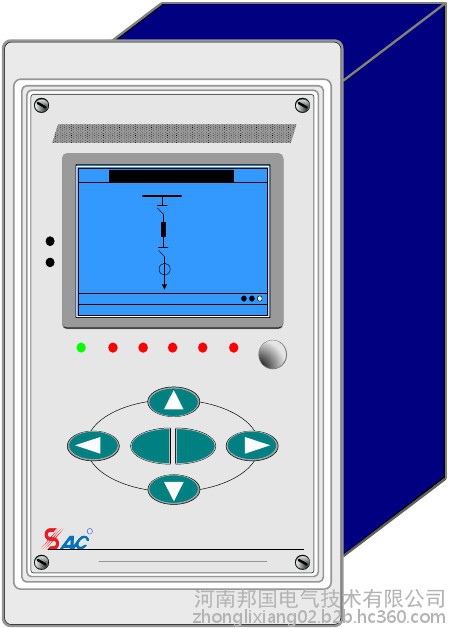

国电南自PDS-766、PDS-767、PDS-768数字式保护装置
PDS－760 系列数字式保护测控装置是我公司推出的全系列保护测控装置，主要适用于
发电厂厂用电、大型厂矿及企业厂用电部分。产品包括馈电线路保护、并联电容器保护、
电动机保护、厂用变压器保护、备用电源自投、厂用电源切换等。也可适用于 35/66kV 及
以下电压等级变电站，与 PDS 系列其他产品一起可以构成变电站自动化系统（SAS）及发
电厂电气自动化系统（ECS）。
国电南自PDS-766、PDS-767、PDS-768数字式保护装置
分类
| 型号 | 适用范围 |
| PDS-761A 数字式线路保护测控装置 | 线路保护装置 |
| PDS-761B 数字式线路保护测控装置 | 分段（母联）保护及分段（母联）自投功能 |

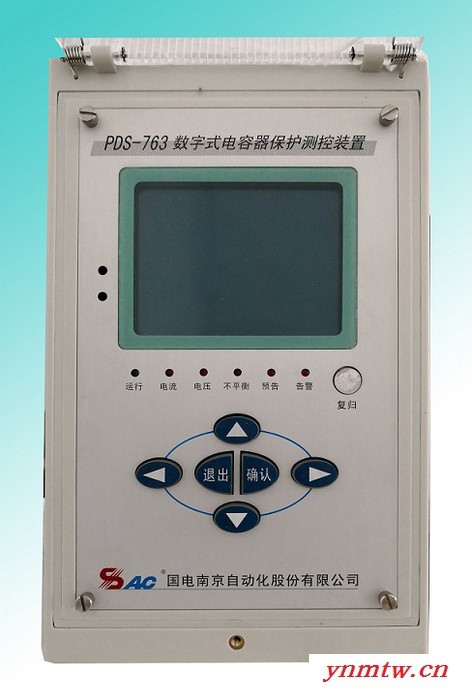

| PDS-763A 数字式电容器保护测控装置 | 电容器保护装置(不平衡电压保护) |
| PDS-763B 数字式电容器保护测控装置 | 电容器保护装置(不平衡电流保护) |
| PDS-765A 数字式厂用变压器保护测控装置 | 厂变保护装置 |
| PDS-766A 数字式电动机保护测控装置 | 异步电动机保护装置 |
| PDS-767A 数字式差动保护装置 | 电动机、电抗器差动保护装置 |
| PDS-768A 数字式备用电源切换装置 | 厂用工作/备用电源切换装置 |
保护功能：
| 型号 功能 | 761A | 761B | 763A | 763B | 765A | 766A | 767A | 768A |
| 电流（方向）速断 50 | √ | √ | √ | √ | √ | √ |
|
|
| 定时限（方向）过流 51P/67P | √ | √ | √ | √ | √ | √ |
|
|
| 反时限过流 51PT/67PT | √ |
| √ | √ |
|
|
|
|
| 零序电流 51G | √ |
|
|
| √ | √ |
|
|
| 重合闸 79 | √ |
|
|
|
|
|
|
|
| 合闸于故障保护 51P/51G | √ | √ |
|
|
|
|
|
|
| 低周/低压 81/27 | √ |
|
|
|
|
|
|
|
| 母联备自投 |
| √ |
|
|
|
|
|
|
| 过电压 59PP |
|
| √ | √ |
| √ |
|
|
| 欠电压 27PP |
|
| √ | √ |
| √ |
|
|
| 电压不平衡 60V |
|
| √ |
|
|
|
|
|
| 电流不平衡 60C |
|
|
| √ |
|
|
|
|
| 零序电压 59G |
|
|
|
| √ | √ |
|
|
| 负序电流 51Q |
|
|
|
|
| √ |
|
|
| 过热 |
|
|
|
|
| √ |
|
|
| 过热禁止再启动 |
|
|
|
|
| √ |
|
|
| 长启动 |
|
|
|
|
| √ |
|
|
| 正序过流 |
|
|
|
|
| √ |
|
|
| 堵转 |
|
|
|
|
| √ |
|
|
| 电流差动 87 |
|
|
|
|
|
| √ |
|
| 磁平衡差动 |
|
|
|
|
|
| √ |
|
| 厂用电切换 |
|
|
|
|
|
|
| √ |
| 电容器自动投切 |
|
| √ | √ |
|
|
|
|
| 非电量 |
|
| √ | √ | √ | √ | √ |
|
| 开关操作回路 | √ | √ | √ | √ | √ | √ |
|
|
| 故障录波 | √ | √ | √ | √ | √ | √ | √ | √ |

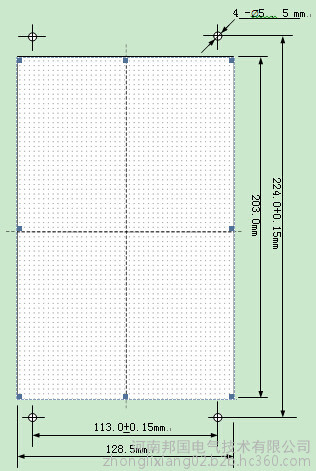

尺寸：
国电南自PDS-766、PDS-767、PDS-768数字式保护装置
