品牌：邦国电气
产地：河南
电压：250V
起订：1台
供应：100台
发货：10天内
| 产地 | 河南 |
|---|---|
| 电压 | 250V |
| 额定电流 | 5A |
| 额定电压 | 220V |
| 工作电压 | 220V |
| 极数 | 4P |
| 上市时间 | 2013年春 |
| 体积 | 微型 |
| 温控范围 | 40℃ |
| 形状 | 插片式 |
| 用途 | 电力 |
| 种类 | 过流保护器 |
| 断开容量 | 1 |
| 绝缘耐压测试 | 1Vac/m |
| 电压特性 | 高压 |
| 品牌 | 许继 |
| 型号 | WGB-876 |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2000 |
许继WGB-876、WGB-871、WHB-876微机综合保护装置
应用范围
WGB-871微机综合保护装置适用于10kV及以下变电站配电所，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、厂用变保护测控装置、电动机保护测控装置。线路保护测控装置适用于3~10kV的馈出线保护；
厂用变保护测控装置适用于3～10kV电压等级的厂用变、所用变或接地变的保护；
电容器保护测控装置适用于10kV及以下变电站或配电所装设的并联电容器的保护；
电动机保护测控装置适用于3～10kV电压等级2000kW以下中小型异步电动机的保护。
|
| 序号 | 功能名称 | 保护对象配置 | |||
| 线路 | 厂用变 | 电动机 | 电容器 | |||
| 保 护 功 能 | 1 | FC回路 |
| √ | √ |
|
| 2 | 两段相过流保护 | √ （低压闭锁） | √ （复压闭锁） | √
| √
| |
| 3 | 相过流III段保护 | * | * | * | * | |
| 4 | 反时限过流保护 | * | * | * | * | |
| 5 | 过流加速保护 | √ |
|
|
| |
| 6 | 三相一次重合闸 | √ |
|
|
| |
|
| 序号 | 功能名称 | 保护对象配置 | |||
| 线路 | 厂用变 | 电动机 | 电容器 | |||
| 保 护 功 能 | 7 | 一/二段负序过流保护 |
| * | * |
|
| 8 | 零序过流保护 | √ | √ | √ | √ | |
| 9 | 低压侧零序定时限 |
| * |
|
| |
| 10 | 低压侧零序反时限 |
| * |
|
| |
| 11 | 电动机起动超时保护 |
|
| √ |
| |
| 12 | 过热保护 |
|
| √ |
| |
| 13 | 过电压保护 |
|
| √ | √ | |
| 14 | 低周减载 | * | * | * |
| |
| 15 | 低电压保护 | * | √ | √ | √ | |
| 16 | 不平衡电压保护 |
|
|
| * | |
| 17 | 不平衡电流保护 |
|
|
| * | |
| 18 | 零序过电压保护 |
| * |
|
| |
| 19 | 过负荷保护 | √ | √ | √ |
| |
| 20 | 1~4路非电量保护 | * | √* | √* | √* | |
| 辅助功能 | 21 | 控制回路异常检测 | √ | √ | √ | √ |
| 22 | 弹簧未储能检测 | √ | √ | √ | √ | |
| 23 | TV异常检测 | √ | √ | √ | √ | |
| 24 | 录波 | √ | √ | √ | √ | |
| 测控功能 | 25 | 遥信数据上送 | √ | √ | √ | √ |
| 26 | 正常断路器遥控分合 | √ | √ | √ | √ | |
| 27 | 模拟量的遥测数据上送 | √ | √ | √ | √ | |
许继WGB-876、WGB-871、WHB-876微机综合保护装置1.2 产品特点
系列装置元器件全部采用或工业品，稳定性、可靠性高，可以在工业恶劣环境下稳定运行；
一体化机箱设计，维护更方便；完善的软硬件自检功能和免调节电路设计，调试更简单；
装置硬件设计采用多种隔离、屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其它抗干扰措施，使得保护的抗干扰性能大大提高；
采用SoC解决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高；
灵活强大的通信功能：既支持RS485串行通信模式也支持以太网通信模式；通信规约支持DL/T667-1999（IEC-60870-5-103）、Modbus规约，可灵活实现与其它厂家的自动化系统通信；
灵活支持网络对时和GPS脉冲对时，保证装置具有统一、准确的时钟；
具有完善的测量功能，可完成装置所在间隔功率点的测量和上送，测量精度可达±0.5%；
具有完善的遥信和遥控功能，后台遥控断路器跳/合闸简单可靠，站内SOE分辨率可达1ms；
完善的事件保护处理，可存储100条事件报告记录，100条动作报告记录，可连续记录20个故障录波，每个录波可记录10个周波的电流电压波形；
友好的人机界面，全中文类菜单模式，结构清晰，使用方便；
操作回路配置灵活，可以适应各种操作机构。

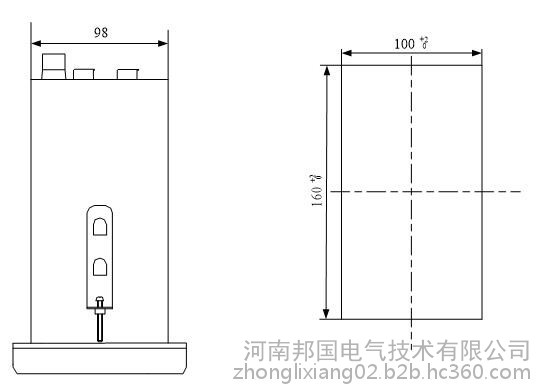

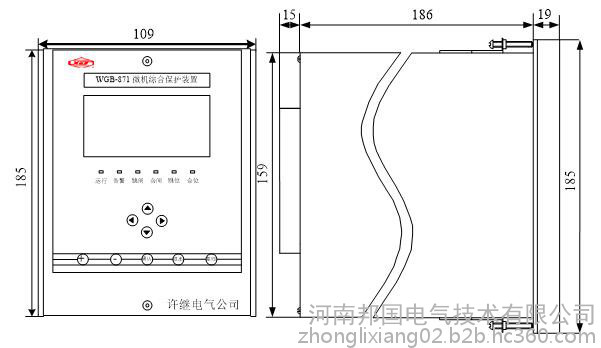

装置尺寸
许继WGB-876、WGB-871、WHB-876微机综合保护装置
