品牌：飞跃
表面处理：烤漆
材质：不锈钢
起订：1台
供应：100000台
发货：3天内
| 表面处理 | 烤漆 |
|---|---|
| 材质 | 不锈钢 |
| 产地 | 上海 |
| 额定电流 | 10 |
| 额定电压 | DC24V |
| 额定频率 | 50Hz |
| 结构形式 | 嵌入式 |
| 外壳材质 | 不锈钢 |
| 外形尺寸 | 150*71*150 |
| 执行质量标准 | 国标 |
| 壳体防护等级 | IP54 |
| 母线额定电流 | 10A |
| 品牌 | 上海浦江工程技术研究所 |
| 型号 | ZDB-24 |
| 加工定制 | 是 |
| 短路关合电流 | 100 |
| 质量认证 | CCC |
| 物料编号 | 100 |
主要技术性能：
1、绝缘电阻监测报J器在下列环境条件下能正常工作：
环境温度：0~+55℃
湿 度：在有潮湿空气的环境中。
倾斜摇摆：<±22.5。
振 动：船舶营运中所产生的冲击和振动的环境中。
2、技术指标：
工作电源：DC24V±20%（被测电网）
报J器消耗功率：10VA
报J档值：60kΩ、10kΩ
报J精度：60kΩ+5kΩ 10kΩ+2kΩ
使用说明

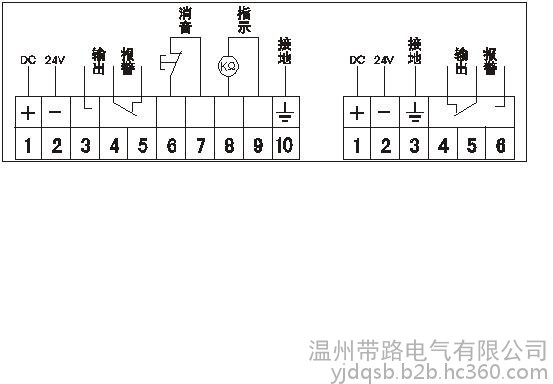

分体式、挂壁式接线如图一所示 嵌入式接线如图二所示
图一 图二
报J器工作原理
直流电网绝缘电阻值**终可以通过电网对地漏电流的大小来测量，因此引入一稳定的直流附加电压E1，然后测量有E1引起的对电流1X**可等效地获得对地绝缘电阻值。
本报J器分别采用分时采样运算法，可以将电网电压在正常波动范围内所引起的测量误差消除，因此报警器的监测精度能达到满意的效果。

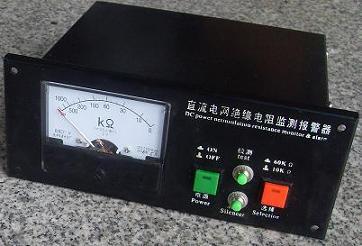

面板操作
电源开关：按上述接线图正确连接后，按下电源开关，报J器接通电源，电源指示订亮，表头即显示出电网绝缘电阻值。
报jing分档开关：接上位置时，电网绝缘电阻值为60kΩ时报J，放开位置时，电网绝缘电阻为10kΩ时报J，报J时，指示灯亮，蜂鸣器发出声响信号。
消声按钮：当发出声光报J，按下消声按钮时峰鸣器停止工作，报J灯继续亮，直至报jing恢复，灯灭。
检测按钮：按下时稍延时几钞钟后，报J指示灯亮，峰鸣器响，表头指示值为10kΩ，则表示本装置工作正常。
注意事项：本装置严禁与其它高阻表（包括摇表）在同一网络中同时使用。

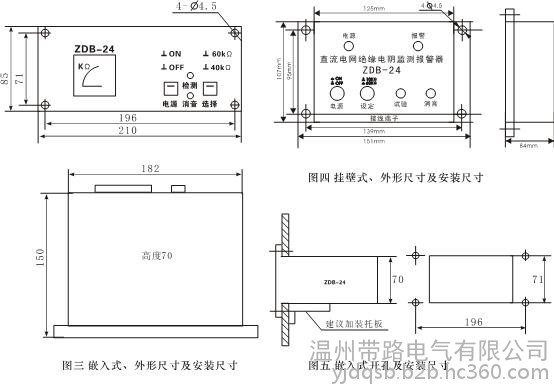

外形尺寸及安装尺寸
