品牌：飞跃
安装方式：固定式
产地：上海
起订：100台
供应：400台
发货：2天内
| 安装方式 | 固定式 |
|---|---|
| 产地 | 上海 |
| 等级 | 特级品 |
| 额定绝缘电压 | 220V |
| 防护等级 | IP40 |
| 极数 | 3P |
| 接线方式 | 板前接线 |
| 结构类型 | 塑壳式断路器 |
| 灭弧介质 | 空气式 |
| 品牌 | 上海浦江工程技术研究所 |
| 型号 | DZ47-1P,DB-A |
| 质量认证 | CCC |
| 应用场景 | 终端配电 |
| 过电流脱扣器 | 漏电断路器 |
本公司经营多功能保护装置，质量保证，欢迎咨询洽谈。

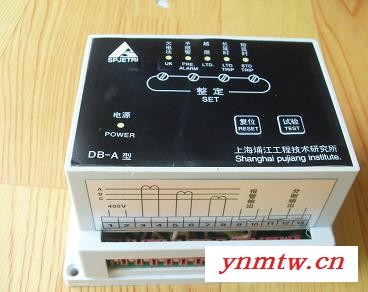

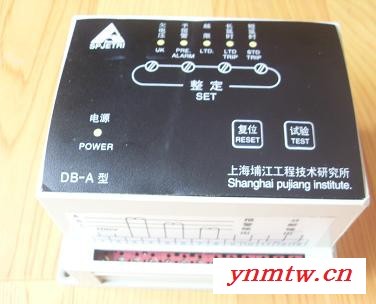

中小型船舶主配电板大多采用框架式空气断路器，作为发电机的保护开关，存在价格高，体积大，重量重，调整不方便等不足之处。DB-A型多功能保护装置配合具有高分断能力的塑壳式空气断路器**组成价格低廉，体积小、重量轻、性能优越、保护特性完善的发电机保护装置，是船舶设计、制造和使用部门合理选择。
技术性能：
1．在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的
±5%范围内，装置能正常工作。
2．多功能保护装置电源为：
电压：AC 100V 50HZ A.C三相功耗 2VA（AC380V订货时注明）额定输入电流为：5A A.B.C三相功耗 3×1VA
3．过载预报警功能：过载5∽10%时（可调），经延时15秒保护装置动作，装置本身的报警指示灯亮，并可输出触点信号，供外接声光。
4．过载长延时保护功能：当发电机电流达125∽135%额定电流时，延时15∽30秒，保护装置动作，输出触点信号，使断路器分断。
5．过载短延时保护功能：当发电机电流达200∽250%额定电流时，保护装置在0.2∽0.6秒内动作，输出触点信号，使断路器分断。
6．欠电压保护功能：当发电机端电压降低至额定电压的70%以下时，经延时2∽3秒保护装置动作，输出触点信号，使断路器分断。
7．多功能保护装置输出触点负载能力：
AC 380V 10A（电阻负载）
DC 28V 10A（电阻负载）
8．环境条件
环境温度为0∽+55℃，相对湿度为95%，有船舶运行中产生的冲击、振动、油雾、盐雾。
9．外形尺寸及安装尺寸：
外形尺寸：长×宽×高 150×105×99mm安装尺寸：长×宽 140×95mm
8．外部接线图，如图所示
使用方法：
1．按外接线图连接无误，接通电源，“电源”指示灯亮。
2．按下“试验”按钮，“欠压”、“予报警”、“短延时”灯亮，“超限”指示灯闪光计时（闪光频率1HZ），计时到后“长延时”指示灯亮。
3．按下“复位”按钮，装置复位，表示内部功能正常。
4．现场调试时，调节“欠压”“予报警”“短延时”“长延时”电位器（顺时针增加），使分断动作在所需设定值范围内。
5．每次动作后，装置对其有记忆功能，复位后装置恢复正常。
6．产品出厂时，延时时间各设定为：欠压3秒，予报警15秒，短延时0.6秒，长延时20秒。
用户有特殊要求时，订货时可说明。
欲改变上述各延时时间可将面板取下，将相应时间位置的小开关向上拨动即可，如图示：
