河北中拓厂家供应挖掘机破管柱液压截桩机挖掘机破管柱

关键词

混凝土液压破桩机 液压破桩机 液压截桩机 混凝土截桩机  挖机破桩 破桩劈裂机 破桩机原理 圆形破桩机 挖掘机破桩机  破桩机原理 挖机炮机破桩 挖机破混凝土桩 管桩破桩机 挖掘机破管柱

混凝土粉碎机破管桩 挖掘机破碎破桩 挖掘机带破桩机 管柱桩破桩头用挖机 破桩机工作原理

简介

现代建筑的建设需要基础打桩，为了更好的让基础桩与地面混凝土结构部分衔接，基础桩一般会伸出地面1到2米，使钢筋完整地保留在地面，截桩机是破除基础桩地面桩头混凝土的专用设备，起名截桩机，破桩机，混凝土破桩机，液压截桩机。

用途

主要用于钢筋混凝土圆柱，圆桩的截断和拆除

模块适用范围

模块 8 9 10 11 12 13 14 15 16 17

范围 870 1030 1200 1360 1535 1700 1865 2025 2200 2360

主要参数

模块内径 模块外径 行程 压力 单次破桩高度 单一模块重量 单一模块尺寸 单一模块压力

180mm 219mm 300mm 31.5mpa ≤500mm 328KG 885*780*340 20L/min

驱动方式

1.挖机：挖机同时提供动力和提升力

2.液压系统+吊车：液压系统提供动力，吊车提供提升力

3.液压系统+装载机：液压系统提供动力，装载机提供提升力

工作原理

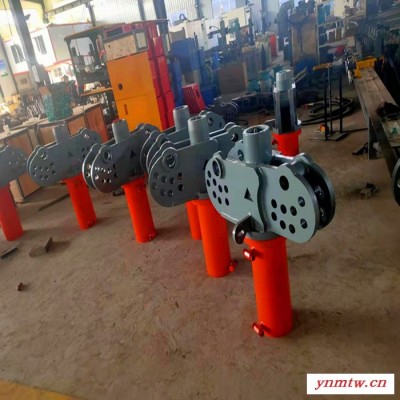

采用模块化设计，每个模块有单独的油缸和钎杆，油缸驱动钎杆实现直线运动。多个模块组合在一起适应不同桩径的施工，并通过液压管路并联连接，实现同步动作，同一截面多点同时挤压桩体，实现在该截面的桩体断裂。

性能特征

1.通用性： 动力来源多元化，根据工地条件可配挖机或者是液压系统；连接方式自由灵活，可与多种工程机械自由联接，真正实现产品的通用性和经济性；可伸缩吊链式设计，满足多地形施工作业要求

2.安全性：施工人员不接触施工，适应复杂地形安全施工要求

3.环保性：全液压式驱动实现桩头 施工的低噪音作业，施工时不影响周边环境；静液压径向施工，对母桩及设备无影响

4.低成本：操作系统简单便捷，人员配备较少，降低人工成本、机器维护等施工成本

5.便捷性：体积小，重量轻，运输便捷；简易的模块拆换设计，通过变换模块数量，满足不同桩径施工，模块重组时拆装简单快捷

6.寿命长：质量可靠，使用寿命更长

操作步骤

1.根据施工桩径，参照施工参考参数表组合对应数量模块，通过快换接头直接将截桩机联接于工作平台

2.工作平台可选择挖掘机、起吊装置和液压泵站组合，起吊装置可选择汽车吊、履带吊等

3.将截桩机移动至工作桩头截桩处

4.调整截桩机高度至合适截桩位置（单次截桩高度请参照参考表施工，否则有吊链断裂危险），夹住需要截断的桩面

5.根据桩所浇筑的混凝土的强度来调节挖掘机的系统压力，向油缸加压，直至混凝土桩身在强压下断裂

6.桩身截断后直接利用平台提升力将混凝土块提升

7.将碎桩块移至位置。
