首开 100潜孔钻 支架潜孔钻

潜孔钻是工程爆破前，用于在岩石进行钻孔（在钻好的孔内装**）的设备。有内燃和电动两种机型。

中文名   潜孔钻

外文名   DTH DRILL，（down-the-hole drill）

分    类   气动，电动

依据钻机特点，钻机的分类方法也是不同的，下面**列举一下两点：

1、根据使用地点的不同，潜孔钻机可分为井下和露天两大类。井下潜孔钻机按有无行走机构可分为自行式和非自行式两种；我国露天潜孔钻机较多，多为自行式。

2、根据孔径的不同，潜孔钻机又可分为轻型潜孔钻机（孔径为80~100mm）,中型潜孔钻机（孔径为130~180mm）,重型潜孔钻机（孔径为180~250mm）

钻具由钻杆，球齿钻头及冲击器组成。钻孔时，用两根钻杆接杆钻进。回转供风机构由回转电动机、回转减速器、及供风回转器组成。回转减速器为三级圆柱齿轮封闭式的异性构件，他用螺旋注油器自动润滑。供风回转器由连接体、密封件、中空主轴及钻杆接头等部分组成，其上设有供接卸钻杆使用的风动卡抓。 提升调压机构是由提升电动机借助提升减速器、提升链条、而使回转机构及钻具实现升降动作的。在封闭链条系统中，装有调压缸及动滑轮组。正常工作时，由调压缸的活塞杆推动动滑轮组使钻具实现减压钻进。[1]

潜孔钻机可用于城市建筑、铁路、公路、河道、水电等工程中钻凿岩石锚索孔、锚杆孔、爆破孔、注浆孔等钻凿施工。

特点：

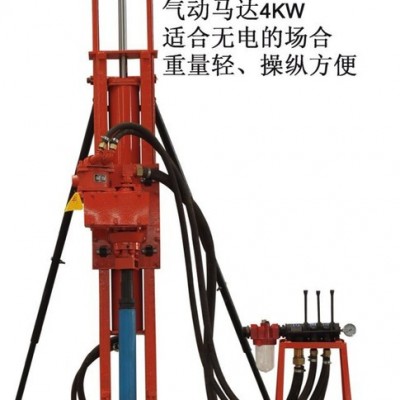

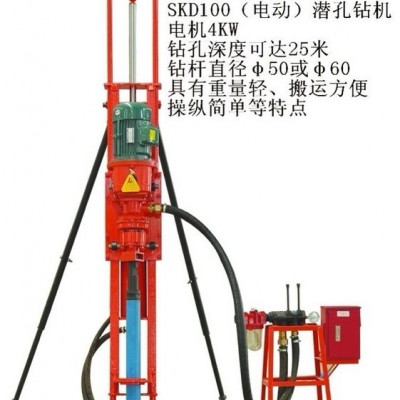

1、潜孔钻机采用电机经高性能减速器作回转动力；用气缸作推进动力。省去了液压系统，因而机械效率高，成本低、性能稳定。

2、具有防卡保护，当钻具被卡时电机不易烧毁、减速器不易损坏。

3、轻便易于移机，潜孔钻机整机重量小于500Kg，且可分解成三块，移机、上架方便。

4、采用滚动拖板，轨道不易磨损。

5、潜孔钻机采用半自动拆卸钻杆，工作效率高。[1]

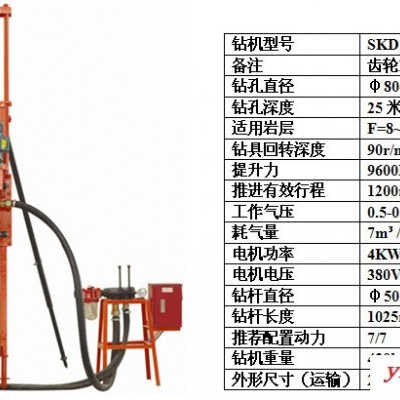

钻孔直径：80-120mm适应岩种：f=8-16

钻孔深度：30m?钻具一次推进：1000mm

钻具回转速度：0-90r.p.m

回转电机功率：4KW

使用气压：0.5-0.7Mpa

使用水压：0.8-1.0Mpa

耗气量：12m3/min(100B型)、9m3/min(100D型)

耗水量：8-12L/min

配用冲击器：CIR90

**大分解重量：195Kg(100B型)，225Kg(100D型)

总量：293Kg

冲击器型号:CIR90

配用钎头直径(mm):90100 130

外径(mm):80

总长(mm):795

重量:21

风压(kg/cm2):5-7

耗风量(m3/min)：7.2

单次冲击能(kgm)： 11

冲击频率（次/分）：80

配用钎头：QT90BQT90C QT90D
