供应自创ZJX-3ZJX-3型剪断销信号装置

一、   用途

   ZJX-3型剪断销信号装置用于保护线路中，作为反映水轮机剪断销折断时的信号元件。

二、   技术要求

1、         装置额定电压：交流220V/50Hz,直流100-260V.

2、         接点容量：直流100V/2A/10W;交流220V/2A/20W.

3、         电压不超过85%额定电压。（在85%额定电压下，断开任一组剪断销时，应保证两个干簧继电器可靠动作。）

4、         在额定电压下，断开一组或两组剪断销时，两个继电器应同时动作，相应指示灯亮。

5、         装置所有电路对非带电金属部分，在电气上无联系的各电路之间的绝缘强度，应耐压2000V/50Hz,历时1min,无击穿和闪烁现象。

6、         电气上无联系的各电路之间，在温度为40℃，相对湿度85%时，绝缘电阻不小于5MΩ。

7、         在额定电压下，长期工作，周围环境温度为40℃，装置各部分的容许温升不超过60℃.

8、         在额定电压下，装置的功率消耗不大于7W.

9、         装置重量约为0.3-0.8kg.

10、    该装置适用于电（D）179-61二次保护继电器一般技术要求所规定的环境中。

11、    外型尺寸：160×80×130；开孔尺寸：153×77.

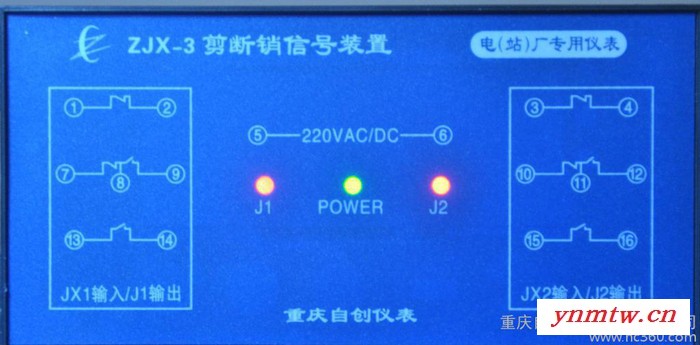

三、面板示意图

四、 尾部接线说明

1、         交/直流电源接5、6.

2、         J1报警点常开接8、9；常闭接7、8.

3、         J2报警点常开接11、12；常闭接10、11.

4、         剪断销的常开接法：两组剪断销常开信号分别接13、14或15、16，当任有一组信号剪断时J1、J2同时吸合。（1、2端与3、4端不需短接）。

5、         剪断销的常闭接法：将13、14或15、16任一组短接。两组剪断销常闭信号分别接1、2与3、4，当任有一组信号剪断时J1、J2同时吸合。
