称重传感器配套信号放大装置 配航空插头 三路BSQ-10变送器

产品参数

产品说明

特点与用途

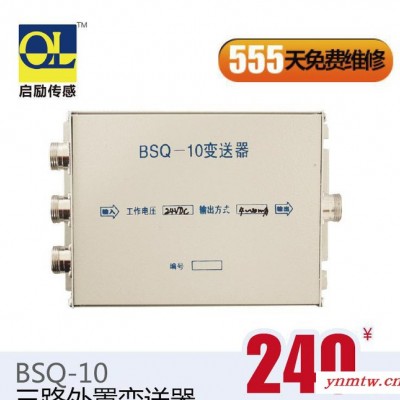

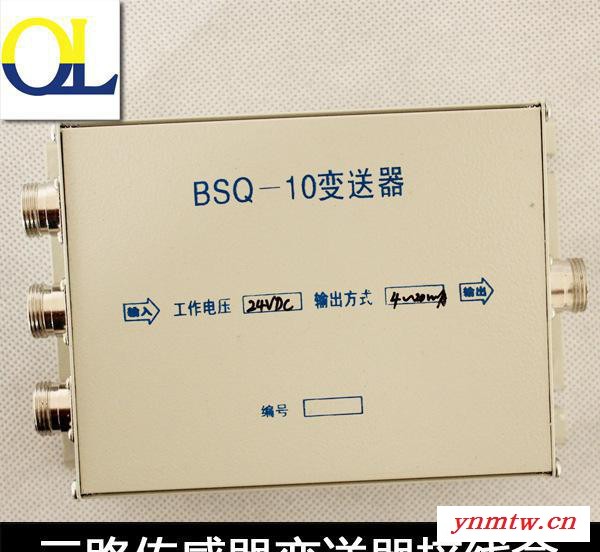

    BSQ-10多路变送器。各路传感器可独立纠偏；拥有电源浪涌保护；输入反保护盒输出保护；电流/电压输出形式。

接线：红-电源   黑-共负 绿-信号

1. 调试方法：

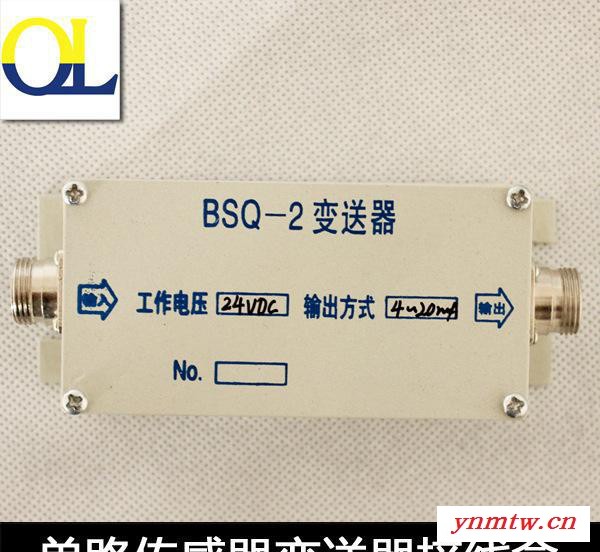

将BSQ-2变送器盒打开，即可看到两只灰色可调电容器。其中R5K为调零，R100Ω为增益调整电位器。

2. 接线方式：

将输入端为传感器接线，其中红线——传感器电源正

                          黑线——传感器电源负

                          绿线——传感器信号正

                          白线——传感器信号负

3. 输出端接线：

红线——12VDC或24VDC

黑线——0V

绿线——0-5V、0-10V、0-10mA、0-20mA、4-20Ma

4. 注意事项：

不能把变送器输出端的电源线和信号线接反，如若接反，将导致变送器烧毁，

敬请注意！

▉   侧向力

   -传感器安装位置不准确以及热胀冷缩等原因导致存在水平力引起的

▉  故障隐患

-称量不准，数据缓慢移动，严重影响传感器计量精度

■     严禁在安装传感器时，少装禁锢螺栓。

■     紧固螺栓旋入安装孔的深度应≥螺栓螺纹直径的1.5倍

■     故障隐患：

       -称量数据缓慢移动，计量精度下降，缩短螺栓、传感器使用寿命，甚至可能造成安全事故

       -螺栓螺纹会拉伸、变形，甚至可能造成安全事故。

称重传感器安装严禁电焊

■   传感器安装时，严禁采用电焊方式。

     -称重设备需要电焊时**将传感器取下与设备分离。

     -如传感器不能与设备分离，电焊前需确保设备有良好接地。

■   故障隐患：

     -如果有大电流通过传感器会导致内部电路或电子元器件烧毁。
