| 材质 | 不锈钢 |
|---|---|
| 产地 | 河北 |
| 驱动形式 | 电动 |
| 性能 | 不阻塞 |
| 原理 | 柱塞泵 |

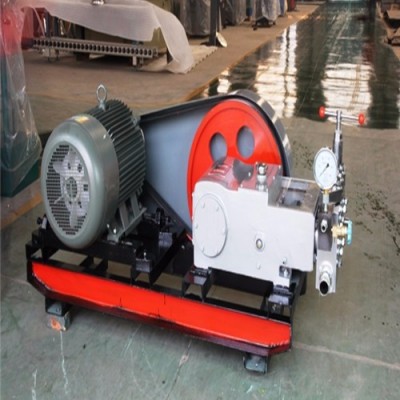

| 种类 | 电动三联试压泵 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 双吸式 |
| 品牌 | 达凯思 |
| 型号 | DSY |
| 加工定制 | 是 |
一、设备的使用条件：本套设备根据客户实际技术要求非标设计制作
1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；
2、工作环境：0℃～45℃、无可燃性气体、通风干燥、周边无强电磁干扰信号；
3、试验介质: 空气、氮气、水、乳化液、防锈水及粘度与水相近的中性油品；
4、设计采集耐压:25MPa（传感器最高压力）；
5、测试温度：根据实际使用环境及介质温度；
6、压力测量精度：精准度为满量程FS0.25%；
7、本系统采用：四支25MPa精度为FS 0.25%的无线压力传感器采集压力数据；
8、本系统的整体采集控制精度为FS 0.3-0.5%；
9、计算机电源：AC220V,50Hz及无线传感器和自动泄压电磁阀均为供电电池；
10、相对空气湿度要求：≤70-90%。

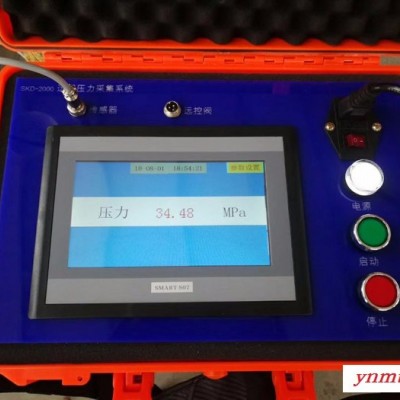

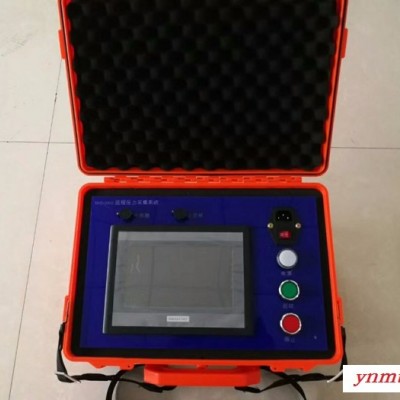

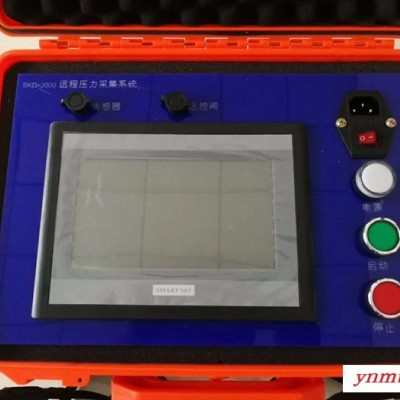

二、智能无线压力采集系统详细配置部分技术参数及详细功能描述：
现场操作人员在每个工件打压前（不管是水压还是气压），直接在计算机触摸屏上设置采集软件的编程，例如设置产品编号（不填写的话，软件默认编号顺序加1）、保压时间、允许压降等试验参数，当加压完毕后，即将开始保压时设置自动泄压电磁阀的保压时间（不管是水压还是气压），在保压过程中可以随时通过采集软件实时观察被测工件的保压情况及压力数值和压力曲线，当压降超过允许设定压降值时，采集系统会通过警示灯及警笛报警提醒操作人员及时处理问题，保压时间到电磁阀自动泄压，试验完成自动保存数据，试验报表格式电子档可任意随时编辑。
本系统主体由单屏计算机操作台（根据到客户试压现场实地勘察，固定式的计算机操作台和台式机电脑比笔记本电脑和便携式采集系统更加适合客户现场使用）和四路无线传感器及四路自卸压电磁阀组成。
远程无线移动式检测平台具体配置及详细技术参数：
| 名称 | 明细项 | 数量 | 单位 | 备 注 | |
| 远程无线移动式检测平台 | 智能无线压力采集系统 | 商用型计算机 | 1 | 套 | 飞利浦22寸液晶显示器，联想商用机 |
| 工控机型计算机 | 1 | 套 | 22寸触摸屏式工控机 | ||
| UPS电源 | 1 | 台 | 山特C2K城堡系列标机 | ||
| 打印机 | 1 | 台 | 惠普彩打系列 | ||
| 无线压力传感器（昆仑） | 4 | 支 | 25MPa精度为FS0.25%，防水带供电电池 | ||
| 无线压力采集系统核心 | 1 | 套 | 专用无线采集系统，无线传输有效距离150米-500米，四路采集通道监控数据，预留2路采集通道，思凯达开发 | ||
| 自动泄压电磁阀（泽肯） | 4 | 套 | 水气两用，25MPa防水线圈，带供电电池 | ||
| 计算机操作台（单屏） | 1 | 台 | 碳钢喷塑，思凯达出品 | ||
| U型三通表架子 | 4 | 个 | 用于安装无线压力传感器与压力表 | ||
| 自动泄压电磁阀管汇 | 4 | 套 | 用于安装自动泄压电磁阀 | ||

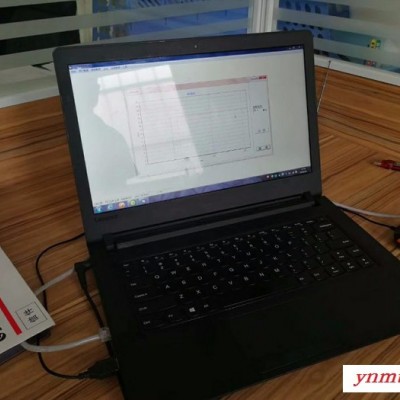

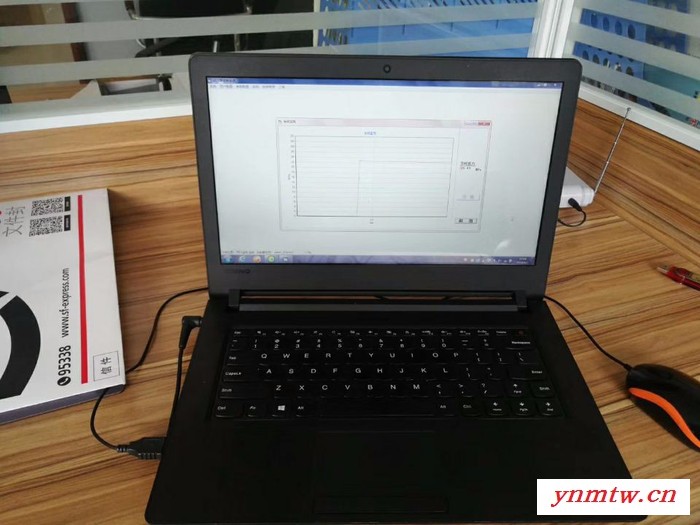

| 软件 | 压力数据采集专用软件 | 1 | 套 | 思凯达出品，日后可扩展升级为手机app 采集软件所有功能包括界面风格和报表内容等均可根据客户需求自定义设置，四个保压界面任意切换，试验报表内容可以任意设置，最好由客户提供电子档报表我们嵌入软件内，质保期内可升级软件与客户监控中心通道数据互通，实现监控中心实时监控试验数据，二次开发费用可协商 | |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
其中商用型计算机和工控机型计算机以及UPS电源为客户可选项，配置不同价格不同
机操作台，图片仅供参考具体请以到货实物为准
经过在试压现场勘察，试压操作现场根本不方便放置四个移动式检测平台，所以将四路无线采集系统核心内置集成在计算机操作台内，既解决了移动式检测平台的不方便摆放问题又方便于操作人员的试压操作而且还美观大方。

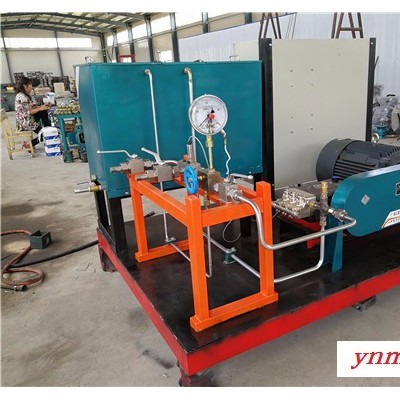

电动试压泵新品-重型水密封气动试装置（井口装置型）
一、前序
该超高压水密封试验系统是应油田勘探开采的需要，以提高井控装备的可靠性，减少和避免井喷事故的发生为目的而生产设计的。依据API 16A、API 16C、API 6A、SY5156等标准对井口、井控装备进行水密封试验。该系统的采用对于提高国产井口、井控装备及密封管具类产品的设计、制造、装配水平，我国石油产品的市场竞争力都能起到很好的促进作用。
二、简介
该水密封试验装置是使用流动的带有一定压力的空气作为动力源（空气压缩机），以气动比例泵为压力转换器，输出的介质压强与气源压强成比例。通过气源压强的调整，能得到相应的介质压强，当气源压力与介质压达到力的平衡时，气动泵便停止增压，此时介质压强就稳定在预调压强上。还可以通过气源流量的调节，控制介质流量和升压的速度，因而具有防暴、输出压强可调、升压速度可控、操作简便、性能可靠、适用范围广等特点，是压力容器试压的理想设备，特别适用于油田钻采工程的防喷设备、阀门、管道、高压弯头、由壬、软管等承压设备的高压和超高压的试压检测。
该装置同样适合科研、检验部门作检测工具。可以和电脑、打印机相连，记录下整个试压过程中压力容器内压强变化的情况，以曲线或者数据形式打印出试压检测报告。
三、实际用途
将水增压到所需测试的试件中,用于检测试件在实际的使用情况下是否有泄漏以及被测试件能否承受设计压力。
四、物理学原理
该系统是根据压强与力及面积三者关系设计而成。（即P=F/S），通过对驱动机构和注压机构进行有机的比例组合实现低压强到高压强之间的转换，从而达到增压的目的。
五、技术参数及性能特征：
1、整体参数：
型号：QSTY-180-J-Z-3
******工作压力：180MPa
测试精度：0.5%FFS
测试工位：3工位（独立工作，互不影响，独立的保泄压装置，独立的数据采集系统）
试验介质：清水（加乳化液）
2、驱动气源参数(空气压缩机)
a、压力0—0.8Mpa
b、流量≥1.6m3/min
3、设备尺寸（单位：mm）
长2200×宽1250×高1850
