供应LogicaH&S木材干燥控制仪无线传感器系统

LogicaH&S木材干燥控制仪无线传感器系统

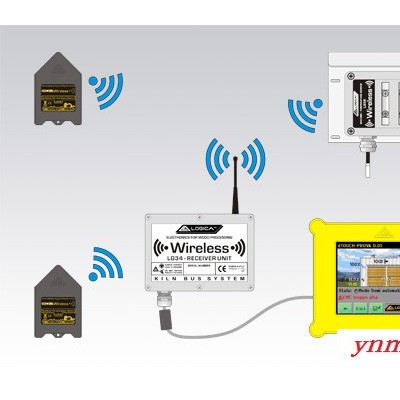

LogicaH&S木材干燥控制仪无线传感器系统无线通讯优点：无线通讯能利用低功率无线电波，传输电子设备的信息，不需要电线。

LogicaH&S无线传感器系统基于无线电波有几个优点：

l        产品没有电缆，可以随意移动位置，节省了电缆损坏更换费用和时间。

l        使用螺丝刀就可以很容易更换变送器电池，电池耗尽不需购买新的变送器。

LogicaH&S木材干燥控制仪无线传感器系统

这个系统设计用于：

l    使用KilnBus协议，干燥窑内的干燥周期和/或热处理HT。

l    木材的湿度和温度监控（例如木材存储）

l    通过LogicaH&S数据采集软件来监控木材的湿度和温度。

l    使用ModBus RTU协议，通过第三方软件干燥周期和监控。

部件清单：

LogicaH&S木材干燥控制仪无线传感器系统由下列部件组成：

l    LG34 无线接收器

l    ¼ 电波天线 433MHz

l    天线的不锈钢安装支架

l    天线同轴电缆(RG58 MIL-C17)

l    用于电极位置不锈钢样板

l    LG36湿度鼠标（无线变送器装置)

l    不锈钢自攻电极包用于木材含水率测量

l    LG36 盒EMC (无线变送器单元)

l    LG36 盒RH/T (可选LG36盒EMC)

1 MoistureMouse湿度鼠标无线发射装置

代码: C001630 湿度鼠标无线发射装置完全由LogicaH&S设计。

从1991开始到现在，我们获得了很多经验，设计部门不断地完善和监管产品的各个环节，从电路板到外壳，完全按照ISO9001国际标准。这样，我们还开发了新的产品：

l    “Easy click”系统，一个简单操作就可以把变送器连接到电极上。

l    由于湿度鼠标的超薄设计，它能够放置在木材堆的缝隙中（最小空间高度：20mm）。

l    “Air”系统，槽变送器的底部有槽，以便使木材样品的干燥程度与其余木材一样。

l    湿度鼠标没电时更换新电池，不需要购买新的湿度鼠标。

MoistureMouse湿度鼠标变送器能够检测并实时传输以下数据：

l    木材中心含水率

l    木材表面含水率

l    木材温度

l    电池状态

MoistureMouse湿度鼠标变送器包括下列配置：

l    湿度鼠标变送器内置电池

l    两种颜色的尼龙绳带荧光识别牌

l    不锈钢

l    自攻电极包

技术参数：

l    内置传感器：2 个用于测木材湿度 (内部和表面)   1 个用于测木材温度  1 个用于测电池状态

l    电源：1个可更换锂电池 3.6V

l    电池寿命：最长可连续使用5年

l    传输频率：FSK

l    传送距离：大约50m

l    传送周期：大约30秒

l    传送指示：红色LED

l    设置：设备地址 1 - 32   接收地址 (干燥窑) 1 - 8

l    温度范围：-20 - 85°C

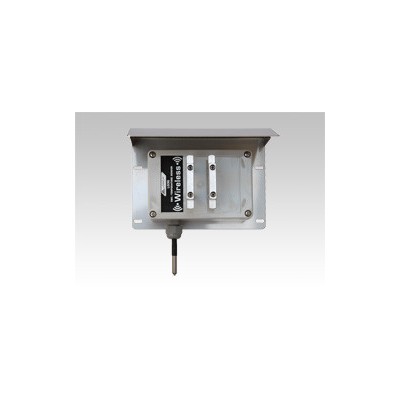

2  LG36盒EMC/RHT - 无线发射装置

墙壁安装变送器EMC盒，有一个外部温度探头和一个用来测量EMC的夹测湿片的夹具。

l        Trasmettitore 无线盒 EMC

l        Trasmettitore 无线盒 RH/T

电源的完全绝缘，不会产生对地的相关问题。带数字RH/T传感器的产品，能测量温度和相对湿度，自动计算相应的EMC值。

用户可以快速方便的更换数字RH/T 传感器，不需要任何校准就可以恢复设备的最初性能。

无线盒 EMC 能测量和传输以下数据:

l    平衡湿度(EMC) –相对湿度 (RH%)

l    空气温度

l    电池状态

技术规格

l    内置传感器：1个用于EMC， 1个用于RH/温度传感器 (*1)， 1个用于NTC 温度 (空气温度) (*2)

l    电源：1个可更换锂电池 3.6V

l    电池寿命：最长可连续使用5年

l    传输频率：FSK

l    传送距离：大约50m

l    传送周期：大约15秒

l    传送指示：内部红色LED

l    设置：设备地址 1 - 32   接收地址 (干燥窑) 1 - 8

l    温度范围：-20 - 85°C

备注：

(*1): 只适用于 LG36 Box RHT 型号

(*2): 只适用于 LG36 Box EMC 型号

3  LG34 - 无线传感器接收器

LG34无线接收装置是系统的核心，它接收所有激活的无线传感器传来的数据，这些传感器都安装在系统可操作范围内。

它能识别连接传感器的种类，然后根据他们的数量和型号进行分类。

接收的数据能够存储到LG36存储器（数据记录模式）中，或者再次立刻传输到通过RS485串口连接到的设备上。

可用的协议有KilnBus协议和工业标准ModBus，ModBus适用于基于PLC系统的连接。

技术规格

l    电源： 24Vac/dc +/-20%  2W

l    工作温度范围： 0-60°C

l    接口：RS485

l    协议：可选ModBus / KilnBus

l    传感器数量：多达 40 (255 循环脉冲 FIFO)

机械特性：

l    铝壳 171x121x55mm

l    螺纹连接器连接，最大线：2,5 mm2

LogicaH&S 无线传感器系统与下列kiln-bus控制系统是兼容的:

l    dTouch控制系统 (自动/半自动 - 图形，彩色，触摸屏LCD)

l    Delphi（M800B）控制系统 (自动 - 图形LCD)

l    M900控制系统 (自动 - LED)

4  无线系统的附件和备件

4.1电极的不锈钢钻孔底盘。这个不锈钢物品是LogicaH&S设计的，可以快速容易地进行被测木材的电极定位。

用这种工具加一个螺丝刀，几秒内你就可以在最正确的距离和合适的深度下插入电极，挂在湿度鼠标上。

代码：C001657

4.2 湿度鼠标的自钻不锈钢电极。不锈钢电极，十字头，钻孔底盘定位后适合和湿度鼠标一起使用。

代码： C001634自钻A2不锈钢电极用于木材4,8 x 16 mm *

代码： C001635自钻A2不锈钢电极用于木材4,8 x 25 mm *

代码： C001637自钻A2不锈钢电极用于木材4,8 x 45 mm *

代码： C001636自钻A2不锈钢电极用于木材4,8 x 50 mm *

*一包20个

4.3 提供湿度鼠标的电池，锂电池 3.6V AA (Li/SOCI2) 2Ah，适用于高温环境 (温度高达100° C).

每一块电池能够用5年，用户自己可以很容易更换。

警告：不能使用普通的AA电池。适合干燥窑内更换的电池，你可以直接从 LogicaH&S购买。

代码：C001685

4.4 天线的不锈钢支架。不锈钢支架没有尖锐的边缘，可以固定安装接收天线，1 mm 厚，由意大利LogicaH&S设计和生产。

代码：C001885

4.5 天线连接电缆。电缆是LogicaH&S生产的，由高质量材料制成，确保高寿命和高可靠性。技术参数：

l          屏蔽黑色电缆 RG58

l          SMA 公连接器

l          RP-SMA 母连接器

l          标准长度：1 m

代码: C001883

4.6 接收天线。天线的更换灵活，完全适应环境，抗破坏。配有螺纹很容易连接到不锈钢支架C001885上。

电气参数：

l          接头: RP-SMA

l          波长: 173.3 cm (1/4 波)

代码: C001855
