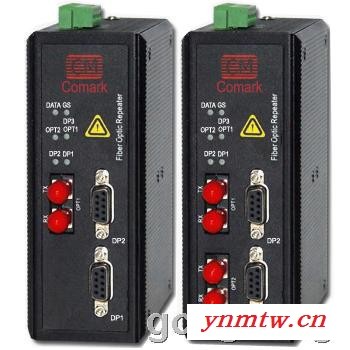

DCS系统Profibus DP光纤通讯总线光纤中继器

 本系列产品是一款DCS系统Profibus DP光纤通讯总线光纤中继器,支持PROFIBUS DP总线，独立双总线电接口及2个光纤接口,提供冗余双总线结构及光纤冗余环网功能,为冗余双网系统提供光纤冗余长距离传输及中继功能. 深圳市讯记科技有限公司是工业网络设备提供商,设备采用新技术,,推出业内创新功能的产品.

备继电器告警输出、双电源冗余和隔离保护等优点。

特点：

* 支持逻辑独立双Profibus DP总线，支持标准规范中的预定通信速率.

* 支持拨码开关手动设置其全部标准速率或者速率自适应.

* 1~2路Profibus DP电口及1~2路155M光纤接口灵活选择, 支持冗余双网的光纤环网拓扑.

* 20km以上光纤距离, 155Mb/s,高速光接口更好支持突发数据的长距离可靠传输.

* 6个双色LED状态指示灯,光纤链路以及电源故障继电器输出告警.

* 电接口4000V的防雷,1.5 A过流,600W浪涌保护.工业级设计,EMC测试认证.

* DC9-36V宽冗余双电源,DC1500V电源隔离,反接保护.

* IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式.

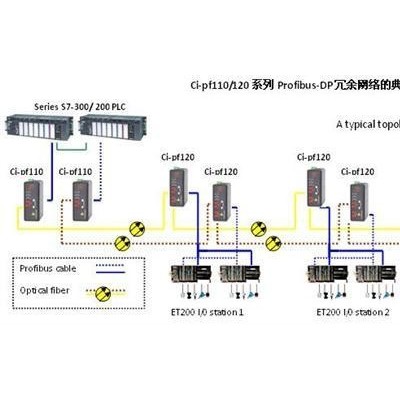

网络拓扑结构：

网络组网拓扑结构可以实现以下网络连接：点对点通讯、链型网络、星型网络、冗余双网及光纤环网自愈保护等.

本产品应用灵活，可以组成多种光纤网络。逻辑独立双总线电接口,可实现电接口的备份或者单设备接入双冗余总线系统;采用点对点的网络时可以实现通过光纤连接两Profibus DP总线的网段；采用双光口链形网络的光纤总线上实现多网段的Profibus DP总线连接（200个）；同时，本产品采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在10ms内重建网络链路，保障系统的正常通信，实现对信号传输的自愈保护功能，网络故障排除后系统会自动恢复；该系列产品采用公司自行研发的专有环网协议Ci-ring，不需设置，不需要根节点，快速完成网络的成环和解环功能，该系列产品即插即用，不需配置，大程度的使用户安装和调试过程简单化。

性能指标：

数据电接口:

* 9针的Sub_D插孔连接器，管脚定义符合Profibus DP的协议规范.

* 支持Profibus DP总线标准.

* 通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.

* 速率设置：自动识别或拨码开关设置

* 信号延时（电口）：≤11Bit

* 具备4000V的防雷击以及1.5 A的过流保护和600W浪涌保护功能；

* 终端电阻：本机不带终端电阻,请按需要外接.

光纤接口：

* 光纤波长：多模850nm、1310 nm; 单模1310 nm、1550nm。

* 传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。

* 传输距离：多模2Km，单模20Km，更远距离可选。

* 光纤接口类型：SC、FC、 ST可选,标配SC光接口。

* 光线路误码率：<10-9

* 信号延时（光口）：≤1.6us/节点。

电源及保护：

* 电源：双电源冗余输入,DC（9-36）V,典型DC24V，功耗小于4W, 具有DC1500V电压隔离以及反接保护功能,工业端子接口.

* 继电器告警输出：光纤链路故障和电源故障告警输出，触点容量：DC48V/1 A,工业端子接口.

机械特性：

* 外形尺寸：132mm×105mm×52mm

* 外壳:IP30防护等级,波浪纹铝制加强机壳.

* 安装方式: 35mm导轨安装.

* 净重:800g

工作环境：

* 工作温度：-10-70℃（-40~+85℃宽温可选）.

* 相对湿度：≤90%(无冷凝)

?  存放温度：﹣40～80℃
