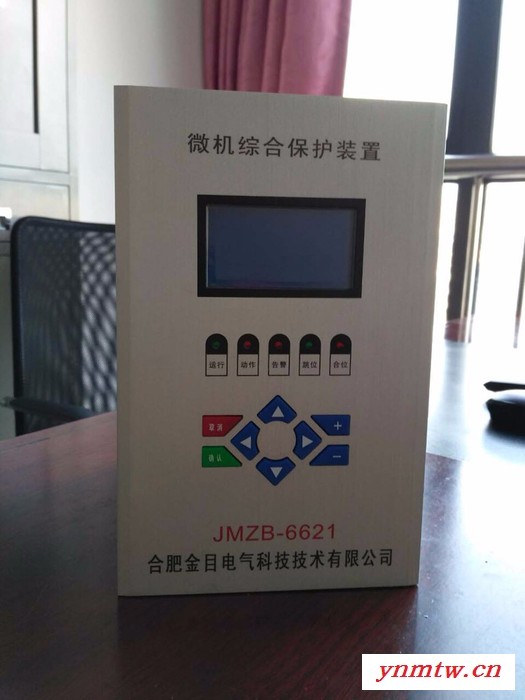

金目电气JMZB-6651 微机综合保护装置

1.1 装置简介

新一代数字式保护测控装置适用于 110kV 以下各电压等级的间隔单元的保护测控，具

备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配

电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系

统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全

部装置均可组屏集中安装，也可**地安装于高低压开关柜。

装置特点

u 采用全密封式结构，具有良好的抗震、防尘性能

u 小型化设计，体积小，重量轻，外形美观，安装方便

u 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

u 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

u 装置供电电源为交直流两用、装置操作电源为 DC220V，如需 DC110V，AC110V，AC220V

需订货时注明。

u 具有 RS485 总线串行通信口，并集成了 MODBUS 标准通信规约

u 具有事件顺序记录功能，可记录 150 条事件，数据掉电不丢失

u 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

u 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和 SMT 工艺，

使产品具有很高的电气性能

u 内部集成零序电流（电压）合成算法可外加零序 PT（CT）也可不外加零序 CT（PT），

实现零序过流电压保护。

u 采用精密合成算法，可通过按键 MENU 操作来实现 V-V 接法和 Y 型接法通用。

u 具有完整的断路器操作回路

u 超低功耗
