上海讴讯OX-880 上海讴讯OX-880数字程控调度机

OX-880数字程控电话调度机采用以高可靠、高稳定、先进型著称的讴讯OX-880交换机作为交换平台，并在该平台基础上增加了功能强大的调度系统软件，是功能进一步强化了的新一代调度系统。

OX-880数字调度机是工矿企业及专网中，以生产指挥通信为主要功能的通信设备。随着数字程控交换机的诞生，使调度通信技术有了很大的发展与提高，调度通信对国民经济产生的影响越来越大。

OX-880数字调度机提供了很多独具特色的功能，如三方通话、电话会议、数字录音、IVR语音引导、留言信箱、彩铃、短信息等。同时， OX-880数字调度机优异生产工艺和完善系统结构，为OX-880数字调度机的可靠性、稳定性提供了强硬的保障。

OX-880数字调度机集行政交换与调度交换于一体，不仅具有数字调度机的内外线调度功能、排队功能、录音功能，而且具备局用交换机强大交换与组网能力，具备用户交换机众多的新业务与数字业务。

OX-880数字调度机还为组网用户提供了多种选择，可以提供数字中继、磁石中继、载波中继、E/M中继、环路中继以及无线中继。在信令方面，OX-880数字调度机在提供一号信令、七号信令、E/M信令、QSIG信令、V5信令等国标信令的基础上，充分考虑调度专网的特点并综合了其它厂家的在调度网上的实践经验，设计了一套行之有效的调度专网信令系统，可以有效的实现调度网上的路由转换以及不同级别间的监听与强插，真正实现了调度网的全网一键到位。

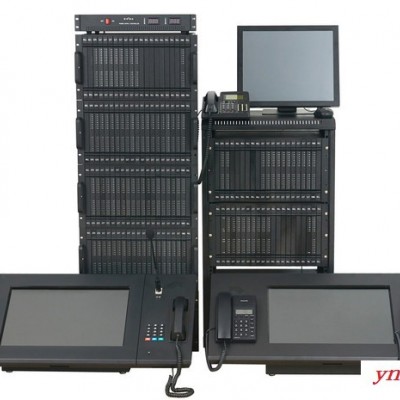

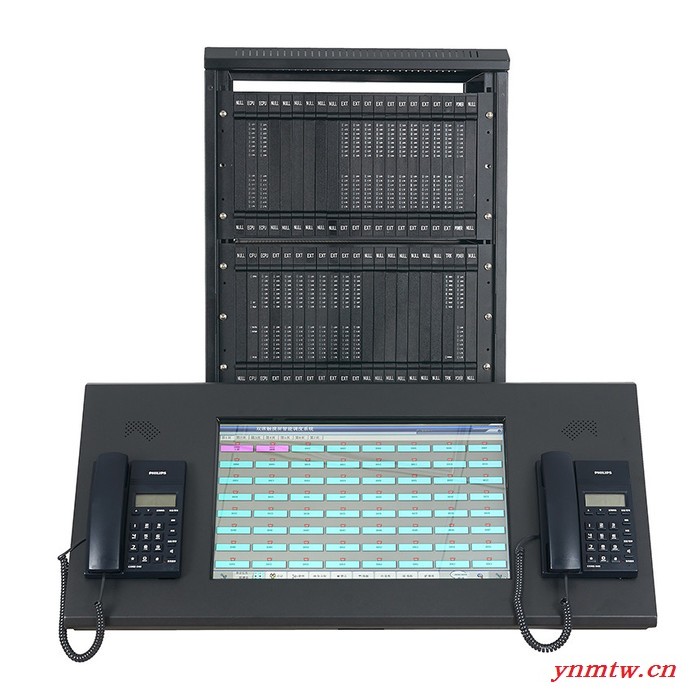

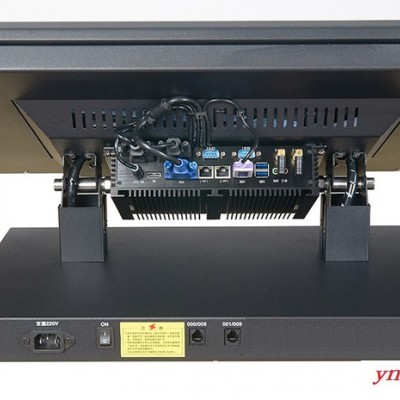

OX-880数字调度机具有多种可选调度台，调度系统支持组合式、触摸式、接键式三个系列共四种调度台：OX-880H型组合式调度台、OX-880H一体化丹麦键调度台、OX-880H按键式调度台、OX-880S触摸屏调度台，五种调度台各具特色，可根据用户的实际需求进行灵活配置。

OX-880数字调度机是讴讯公司推出的新一代高性能专用指挥调度设备。OX-880在综合国内外众多调度机优点的基础上，遵照国际电信联盟（ITU-T）和通信行业相关标准（YD），融合局用交换机设计理念与集团电话功能为一体，集成先进的计算机软件技术、电子技术和通信网络技术，采用先进的生产检验工艺，开发生产的新一代数字程控调度系统。OX-880不仅具有数字调度机的丰富调度功能，还具有十分强大的数字程控交换机的管理与办公功能，系统设计既立足国情，又在技术创新上独具优势，是石油、化工、矿山、冶炼、交通、煤炭、部队、煤矿等专网及企事业单位理想的指挥调度设备。

OX-880广泛采用大规模集成电路，应用数字交换、数字信号处理及片上系统（SOC）等技术，使调度总机的性能指标、适用范围、使用灵活性及稳定性得到了极大提升。OX-880主控CPU采用当今先进FLASH闪存技术，运行速度快且十分稳定，数据储存非常可靠。系统采用了一加一热备份，具备故障无缝切换，避免了系统死机。

OX-880采用全分散控制方式，各分板均采用独立的分板控制模块，主控CPU与各分板之间采用PCM总线进行通信，信息传递可靠性高，用户抗干扰能力强，提高了整机的稳定性。OX-880的主控板集成了时钟电路、交换网络电路、会议电路、以太网接口电路、API接口电路等，且同时提供四种调度工作模式，极大的提高了系统的集成度和可靠性，OX-880所有线路板均采用表面贴装技术。

1.2．1接口类型

1.2.1.1公共控制板

? CPU主机板：

CPU主机板是协调分机控制板、中继板工作、PCM交换中心，及储存工作参数、原始话单等；内部产生各种信号音源及语音电路，双音频转发器把收到的音频信号转发出去。外部跟管理系统、信息中心、话务台及其它系统联系工作。

? 冗余存储CPU板

用于存放已建立通话的端口的话音或数据信息, 并通过冗余总线把这些信息写到该板存储中心（但不处理），保证双机备用处于无缝热备份状态。

? 高速PCM总线服务板(PCM)

PCM为中央处理单元和电话控制设备之间交换提供的通信接口。

1.2.1.2电话控制单元

? 电话音频控制板(ECPU)

ECPU为系统提供时钟和同步信号，并是公共控制和电话控制子系统的接口点。ECPU通过PCM为中央CPU提供一个异步接口，中央CPU读取通过ECPU信号处理以便监视和控制通话状态。

? 会议和信号音模块

会议和信号音模块为系统提供128个会议端口，并储存和产生64种信号音，8个主席方会议端口。

1.2.1.3 用户接口

? 模拟用户单元

OX-880可提供的16线模拟用户单元。每块单元板都支持维护人员通过线路测试管理软件进行外线测试，并且支持主叫号码显示功能。模拟用户线单元可为用户提供FSK/DTMF兼容的收号服务。

? 数字用户单元

OX-880将内部PCM交换转换成能在标准电话双绞线上传输的FSK信令格式。回路长度可达1200米（f0.5mm)。每个端口可传送16Kbps信令和64Kbps的话音/数据。载入多功能专用终端，并支持短信收发功能，系统维护也可以通过多功能专用终端编辑。

? 2B+D数字用户单元（BRI）

每板可提供8单元的2B（2×64Kbps）+D（16Kbps）通道，使用ITU-T或ETSI（欧洲）协议，符合标准，可配置多种同接口的应用终端，每个单元可同时支持8个终端的应用，进行电路交换方式的语音和数据通信。

? QSIG信令

Q信令主要用于专网等特殊行业和部门组网，通过Q信令接入专用数据网，使得整个网络的功能透明性更好，接续速度更快。

1.2.1.4中继接口

? 环路启动中继单元(LS)

该单元用于与市话局(C.O.)之间的一般连接,具有故障自检功能、具有铃流检测电路，并能识别反极信号。每个单元有８个电路。

? 2线E&M中继单元

2线E&M中继单元能够发送和接收MF、DTMF、DP、MFC格式的记发器信号。启动方式可以有闪烁启动、延时启动、拨号音启动、或立即启动四种。

? 4线E&M中继单元

4线E&M中继单元与2线E&M相同,只是采用两对线分别进行发送和接收。采用单频2600Hz中继单元是一个4线接口,具有分开的接收音频线对和发送音频线对。局间带内单脉冲信号（2600Hz）,符合国标GB3376-83，并支持TOLL和SLM线路信令协议。 记发器信令符合国标GB3377-82（MFC），并支持MFP(多频脉冲)和DP(拨号脉冲)记发器信令协议。

? 直接拨入中继(DID)单元

拨号者可从公共电话网通过该单元直接拨OX-880的分机用户，而无需话务员转接。该单元可接收脉冲与DTMF信号, 能以即时、闪烁或延时启动方式工作,并且提供一个反极应答信号, 每个单元有8个电路。

? 数字中继单元

数字中继单元被设计成局间交换接口, 支持ITU-T(E1)标准。E1可被定义为基群速率接口(PRI)、支持QSIG信令、支持定义为SS7信令链路、支持定义成SS1信令链路,E1的信道可以支持TUP格式中继。
