| 别名 | 浮选机 |
|---|---|
| 处理能力 | 5.8（m3/h） |
| 电动机功率 | 22（kw） |
| 电动机转速 | 759（r/min） |
| 给料粒度 | 详见技术参数 |
| 规格 | XJK5.8 |
| 叶轮直径 | 详见技术参数 |
| 用途 | 浮选 |
| 有效容积 | 5.8（m3） |
| 刮板转速 | 详见技术参数 |
| 叶轮转数 | 详见技术参数 |
| 品牌 | 永发 |
| 型号 | XJK |
| 加工定制 | 是 |

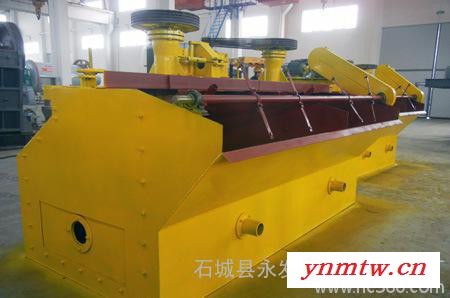

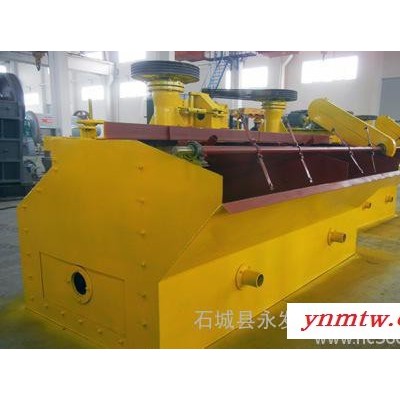

机械搅拌式浮选机
概述：
搅拌式浮选机采用“Ｕ”型槽体、空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器，使空气能预先均匀地分散在叶轮叶片的大部分区域，提供了较大的矿浆－空气接角界面。在浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。
机械搅拌式浮选机工作原理：
浮选机（矿用浮选机）由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。
XJK主要技术参数：
型号 | 有效 | 叶轮 | 处理 | 叶轮 | 刮板 | 配用电机 | 外型尺寸四槽一体 | 设备 T/ 槽 | |
型号 | 功率 (kw) | ||||||||
XJK-0.13 | 0.13 | 200 | 0.05-0.16 | 600 | 17.5 | Y90L-4 | 1.5 | 2100×865×900 | 0.35 |
XJK-0.23 | 0.23 | 250 | 0.12-0.28 | 500 | 17.5 | Y90L-4 | 1.5 | 2625×1130×1290 | 0.41 |
XJK-0.35 | 0.35 | 300 | 0.15-0.5 | 470 | 17.5 | Y100L 1 -4 | 2.2 | 3012×1350×1320 | 0.45 |
XJK-0.62 | 0.62 | 350 | 0.3-0.9 | 400 | 16 | Y100L 2 -4 | 3 | 3800×1500×1550 | 0.85 |
XJK-1.1 | 1.1 | 500 | 0.6-1.6 | 330 | 26 | Y132M-6 | 5.5 | 4680×1820×1950 | 1.4 |
XJK-2.8 | 2.8 | 600 | 1.5-3.5 | 280 | 26 | Y160L-6 | 11 | 7750×1600×1700 | 2.43 |
XJK-5.8 | 5.8 | 750 | 5-7 | 240 | 17 | Y2001-6 | 22 | 9344×2200×2200 | 3.35 |
