| 产地 | 江西 |
|---|---|
| 电动机功率 | 0.55 |
| 品牌 | 江西正东机械 |
| 型号 | 双室隔膜跳汰机、下动型圆锥跳钛机 |
| 加工定制 | 是 |

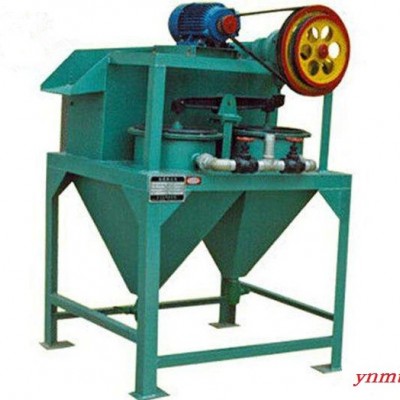

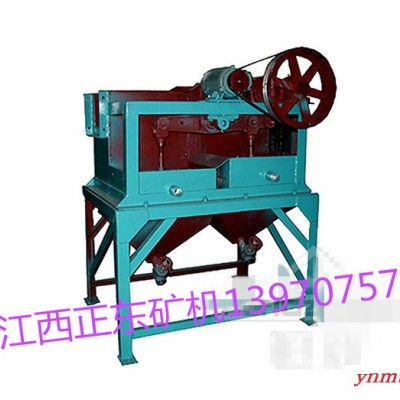

隔膜跳汰机其设备工艺操作简单，设备处理能力大，可在一次选别中得到最终精矿或最终尾矿，故在处理粗、中粒矿中得到广泛应用。隔膜跳汰机用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。
隔膜跳汰机分为左式机和右式跳汰面两种型式。本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。
由于工作筛的上面加了一个筛子，故隔膜跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制隔膜跳汰机排矿量的大小。

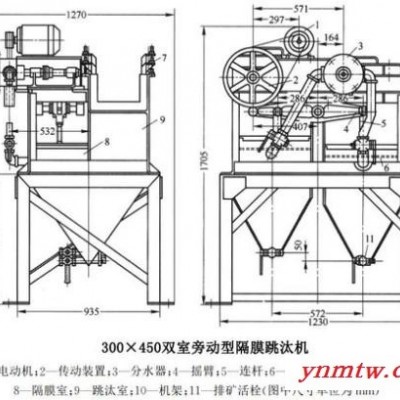

LTS300×450双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。
根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程(0—25.3mm).
| 名称规格 | 室数 | 筛室 | 给矿 | 生产 | 冲程 | 冲次 | 补加 | 水压 | 电动机 | 重量 | |
| 型号 | 功率 | ||||||||||
| 100×150 | 1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450 | 2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000×1000下动型圆锥跳汰机 | 2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360下动式圆锥隔膜跳汰机 | 2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 工革梯形侧动 | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920 | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | - | - | - | - | - |
