 河北树德矿山设备有限公司座落于渤海之滨、千童故里、中国管道装备制造基地的河北省盐山县五里窑工业区，东邻津汕高速、205国道、黄骅港，西接京沪、石黄高速，北靠京津交通十分便利。

 【1】    传动滚筒分类

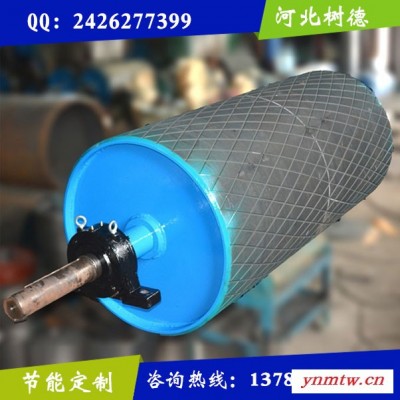

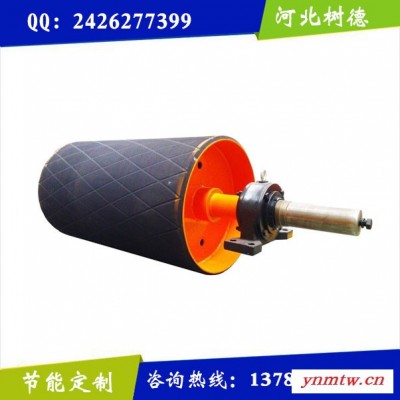

其驱动带式输送机的方式有单滚筒、双滚筒及多滚筒之分。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面。传动滚筒从制作材料上来分有钢板卷制焊接、铸钢及铸铁3种。从结构型式上来分有装配辐板式、辐条式、整体辐板式3种。

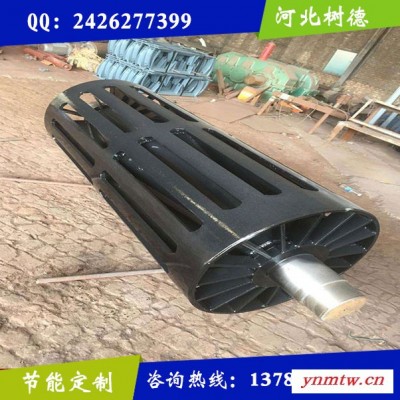

     传动滚筒又称主动轮或驱动轮，改向滚筒又称从动轮或被动轮，是常见的皮带输送机配件，用于改变输送带的运行方向或压紧输送带，使其增大与传动滚筒的包胶。安放在皮带运动的下方，如皮带运送方向为左，那么传动滚筒在皮带机的右侧，主要结构为筒体、主轴、轴承、轴承座。传动滚筒是皮带机的主动轮，从两者之间的关系来说**好比自行车的两个车轮，后轮为传动滚筒，前轮为改向滚筒；改向滚筒和传动滚筒在结构上是没有区别额，都是由主轴滚筒轴承及轴承室组成。传动滚筒分主传动和从动两种。主体一般为圆通状，也可以根据实际使用要求做成鼠笼式。
          筒体多为光面或包胶。使用时候为了防止皮带打滑和增加摩擦力，在滚筒表面进行橡胶包裹。树德橡胶滚筒包胶厚度根据滚筒直径一般采用以下标准：直径小于500mm=厚度10mm;直径500—800mm=厚度12mm;直径大于80mm=厚度15mm。

2】   改向滚筒(bend pulley)又叫导向滚筒，主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角，是常见的皮带输送机五金配件。

分类  改向滚筒包括用于输送带在输送机端部的改向、增加传动滚筒围包角的导向滚筒、拉紧滚筒用于拉紧装置的导向滚筒.

 改向滚筒的特点：改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用安全方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。

【3】    电动滚筒|外装式电动滚筒|电动滚筒电机

普通电动滚筒：是一种将电机和减速器共同置于滚筒体内部的新型驱动装置。
普通电动滚筒是DT型、DTII型通用固定式胶带输送机的内驱动装置，与由电机、减速机、传动滚筒结合的外驱动装置相比较，具有占地小，重量轻、性能可靠、外观整齐等优点，在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作。
外装式减速滚筒：将普通电动滚筒中的电动机移出来，筒体内仍有减速机构的滚筒常称为减速滚筒。
外装式电动滚筒：减速滚筒再与电动机外联**构成了电机外装式电动滚筒，常简称外装式电动滚筒。
      【4】
              电动滚筒分类
依据电机的冷却方式：风冷式电动滚筒、油冷式电动滚筒、油浸式电动滚筒
按减速器传动结构：定轴齿轮电动滚筒、行量齿轮电动滚筒、摆线针轮电动滚筒
电动滚筒按应用环境常见的有普通、腐蚀和易燃易爆三种场合。


 【5】     电动滚筒工作原理
外装式电动滚筒工作原理：电动机外置与支座相联，通过输入轴将动力传人滚筒内部，带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。当滚筒旋转时，冷却润滑液润滑齿轮及轴承。
油冷式电动滚筒工作原理：油冷式电动滚筒空腔内，带有环形散热片的电动机用左法兰轴和右法兰轴支承，YD型两法兰轴的轴头固定在滚筒外的支座上，DY型两法兰轴的方形轴头固定在皮带输送机上。电动机主轴旋转带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。在滚筒内腔内充有冷却润滑液，当滚筒旋转时，油液便可冲刷电机外壳进行冷却并润滑齿轮及轴承。
      【6】       电动滚筒型号有：
TDY75型油冷式电动滚筒 ，DY1、JYD型移动式电动滚筒，YZ型摆线针轮电动滚筒 ，TJ型油浸式电动滚筒
YD油冷式电动滚筒 YZW型外装式电动滚筒 TZDT系列电动滚筒 FXT型风冷式电动滚筒
YDN、JDT型油冷油浸电动滚筒 自动调正防跑偏电动滚筒
WXT、WXN电动滚筒 YDY1、JDY1型油冷油浸电动滚筒 JYD油冷式电动滚筒
QYD型油冷式电动滚筒 SPJ改向滚筒组 YZ型油冷、油浸式摆线针轮电动滚筒
WD(Ⅱ)型外装式减速滚筒 TZDG系列精密轻型电动滚筒（电棍棒） YDJD型调速电动滚筒
YTH型外装减速滚筒 YBN、JBT型油冷油浸电动滚筒 YT 型油浸式电动滚筒
YHTL型电动辊道滚筒 W（X、B、D）T、W（X、B、D）N型外装滚筒 YDB型隔爆油冷式电动滚筒
WZ型外装式电动滚筒 TMF新型输送机械驱动系统 WBT2000系列摆线针轮电机外置电动滚筒
BYD型摆线针轮油冷式电动滚筒

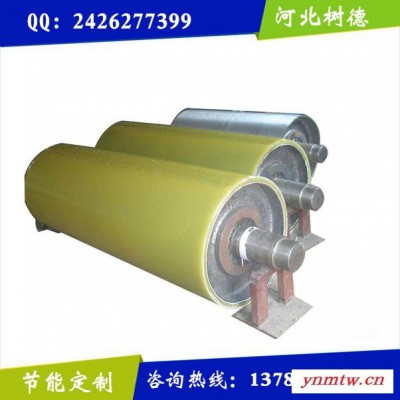

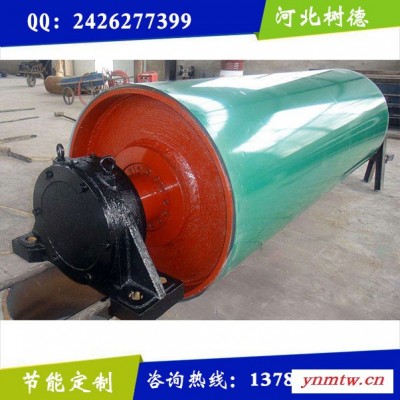

包胶滚筒|铸胶滚筒
滚筒表面有光面、包胶、铸胶等型式，其中以钢板焊接装配辐板式铸胶滚筒应用广泛。
滚筒包胶和铸胶主要是增加滚筒的摩擦系数，只是工艺上的不同，包胶易施工，铸胶在工艺上较复杂，首先在滚筒上车出螺旋线、然后再涂胶，要确保滚筒的同心度。
铸胶滚筒制动失灵主要原因有：
1、气压大小是否异常，如气泵是否异常，气管是否漏气或堵塞。
2、刹车制动块是否损伤(防腐工程)。
3、滚筒两侧的制动盘是否缺损。
4、操作制动开关系统是否有故障,使制动命令传递不畅。
5、动力传递系统是否及时切断动力。
6、对于带式摩擦制动,应检查摩擦带是否松动或摩擦因数下降,应进行调节或更换。
河北树德矿山设备有限公司各种规格型号的辊筒均可定制
