WSD系列凝汽器在线清洗机器人装置

材质	不锈钢
产地	河南
功能	火电、核电、燃气，换热器、凝汽器在线清洗
品牌	WSD系列凝汽器在线清洗机器人装置
型号	WSD

产品描述：

    WSD(水蜘蛛)系列凝汽器在线清洗机器人装置主要由多套清洗机器人装置、清洗泵站、智能控制柜、测量控制系统及管道阀门系统组成。

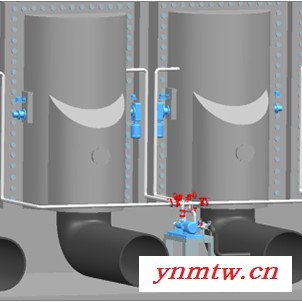

WSD凝汽器在线清洗管路系统

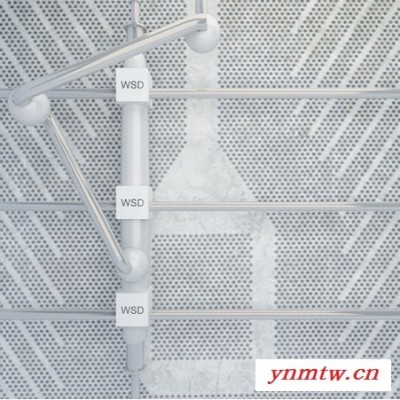

WSD（水蜘蛛）清洗机器人内部装置图1

WSD（水蜘蛛）清洗机器人内部装置图2

WSD（水蜘蛛）清洗机器人内部装置图3

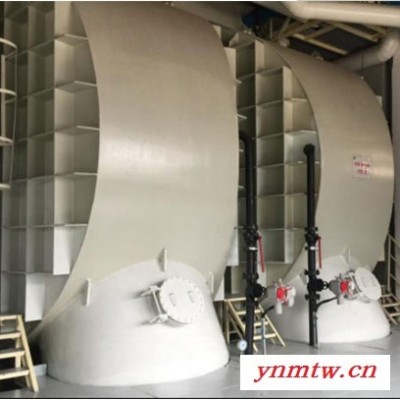

在线清洗系统外部管路

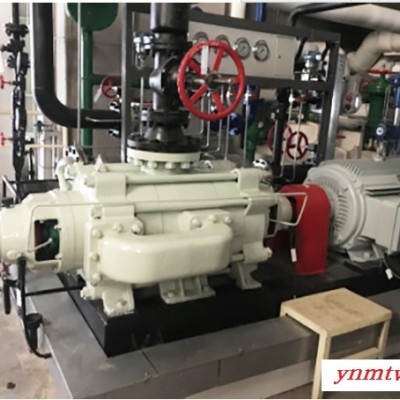

清洗泵站

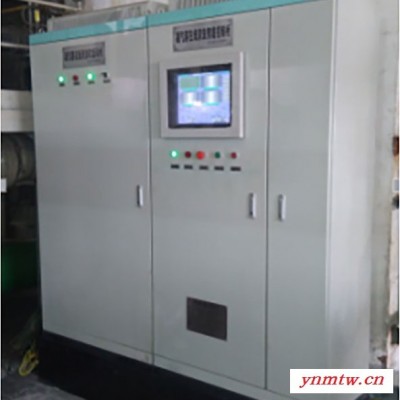

智能控制柜

1.产品理念

   WSD采用水蜘蛛(Water Spider)仿生机器人技术，应用先进的精益生产管理理念，追求勤与精的清洁生产方式，为用户提供一种全新的集在线高压水清洗、气水脉冲清洗、通风保养于一体的高效清洗技术，实现凝汽器的清洁生产，追求**大的节能效益。

2.工作原理       WSD(Water Spider，水蜘蛛)凝汽器在线清洗机器人装置，通过智能控制系统，控制凝汽器内部WSD机器人灵活运行。清洗泵站提供高压水、压缩气体、清洗剂或混合脉冲清洗介质，经WSD机器人清洗机构喷射后，在管口形成若干喷射器，迅速加大换热管内流速和扰动，实现机组运行中的在线清洗。多种介质混合使用，可清除钙镁硬垢、生物粘泥、贝类等复杂垢物，长期保持换热管清洁，确保凝汽器高效运行。  3.适用范围

     大中小型(火电、核电、燃气)电站凝汽器、管式换热器、大型管排、工业热泵换热器、大型水电站进水格栅等。尤其是煤电机组在以下运行环境和状态，应考虑应用本技术。

(1)由于中水或循环水浓缩倍率波动，或者来水水质大幅度波动，结垢倾向加大。
(2)长期的单循环泵或低速泵运行，导致循环水流速偏低，泥垢会快速沉积。
(3)江、河水质日趋污染造成的富营养化，导致凝汽器贝类和生物粘泥加速沉积。
(4)水中漂浮物(如碎填料、塑料袋等)堵塞管口，造成管内流量低和泥垢沉淀。
(5)采用循环水高背压供热改造，凝汽器在高背压工况下容易产生硬垢，导致真空恶化。
(6)机组长周期运行，凝汽器胶球系统故障率高，收球率低导致冷端设备长期得不到及时清洗。

4.产品特点

(1)稳定可靠：高精度设计，专业化安装，耐腐蚀抗扰动，传动机构三重保护功能。
(2)清洗效率高：智能化控制，喷射排全方位、全过程清洗，清洗覆盖率达96%以上，数小时即可完成清洗工作。
(3)清洗效果好：逐排定点对孔清洗或连续清洗，清洗过程实时监控，清洗彻底，节能效果好。
(4)扩展性强：根据机组运行环境和水质情况，还可实现高压水清洗、气水脉冲清洗、化学加药清洗、停机保养等多项扩展功能。
(5)运行成本低：清洗中无需材料消耗，运行操作简便，一键启动，自动化程度高，维护工作量少。
(6) 智能化清洗：与凝汽器性能在线监测系统结合使用，可实现凝汽器智能化在线清洗。
