| 材料 | 不锈钢 |
|---|---|
| 防护等级 | IP67 |
| 分辨率 | 无断解析 |
| 灵敏度 | 10 |
| 漂移 | 无漂移 |
| 输出信号 | 模拟型 |
| 线性度 | 0.05 |
| 制作工艺 | 集成 |
| 重复性 | 0.01 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 迟滞 | 0.001 |
| 品牌 | 斯铭威 |
| 型号 | SMW-CTS |

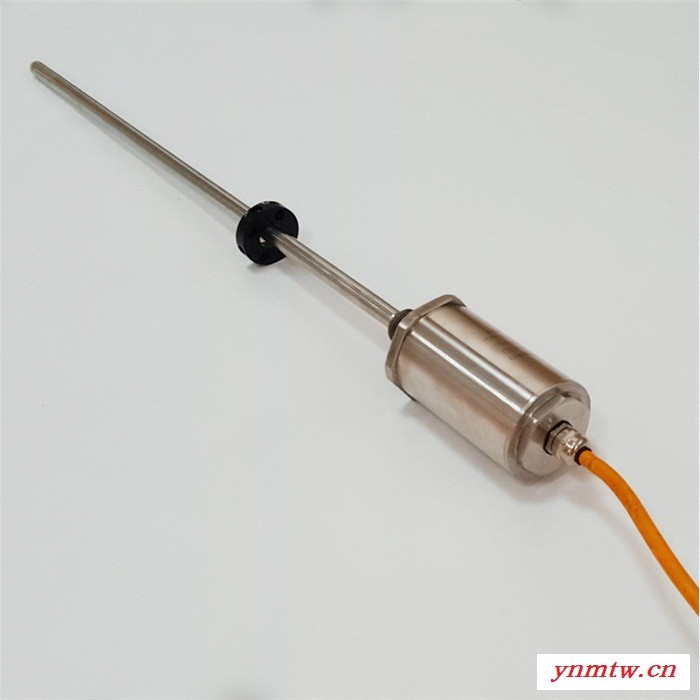

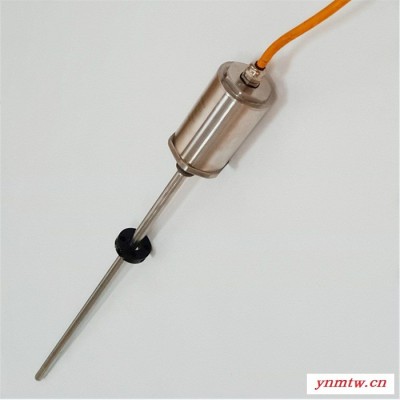

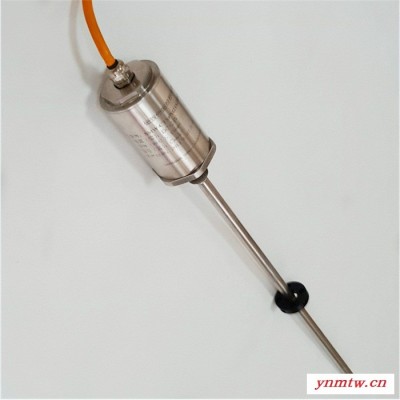

SMW-CTS油缸内置磁致伸缩位移传感器
量程 50-5000mm
一、 产品介绍：
SMW-CTS磁致伸缩位移传感器系列，有效行程50mm～5000mm，两端缓冲行程由客户定义。有电压、电流、RS485输出。内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，抗干扰性能强，寿命长达二十年；测杆耐高温300C°，耐腐蚀，耐压可达64MPa，可以适用在大多数油缸位移测量应用场合。
二、技术参数：
型号 | SMW-CTS磁致伸缩位移传感器 |
线性度 | ≤0.05%FS |
重复性 | ≤0.005%FS |
分辨率 | ≤0.001%FS |
迟滞 | ≤0.001%FS |
工作电压 | +15VDC~24VDC |
工作电流 | 电压、数字输出型≤16mA； 电流输出型≤35mA |
输出方式 | 0~5V； 0~10V； 4~20mA； RS485二进制数字信号；SSI格雷码信号 |
产品类型 | 普通型；防爆型；防腐型 |
测杆材料 | 0Cr18Ni9（304）或316L不锈钢(特殊定制) |
测杆直径 | Ф10mm |
电子仓外壳材料 | 1Cr18Ni9（304） |
304外包聚四氟乙烯防腐套管（防腐型，特殊定制） | |
1Cr18Ni9Ti外罩尼龙保护罩（防腐型，特殊定制） | |
连接螺纹 | M18×1.5；M20×1.5；3/4-16UNF（英制） |
引线方式 | PVC屏蔽电缆线；航空插头（不适用于隔爆型产品） |
测杆压力 | 40MPa ,64MPa(高压型） |
温度 | T1:0~+ 70℃ T2:-25~+80℃ T3:-40~+110℃ |
缓冲区 | 前端缓冲区50.8mm（电子舱部分）,尾端缓冲区63.5mm |
震动 | 100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6 |
防护等级 | IP67 |
防爆等级 | 隔爆型：EXdⅡBT5 |
应该范围：伺服液压缸活塞位置预置和反馈；伺服气缸活塞位置预置和反馈；研磨机械位置预置和反馈;
铸造锻压机床位置预置和反馈； 其它机械如龙门机床位置预置和反馈；掘进机、盾构机、煤矿机械油缸位置预置和反馈；工程提升机械油缸位置预置和反馈；轧钢机等钢厂机械油缸位置预置和反馈；吹瓶机油缸位置预置和反馈；注塑机械油缸位置预置和反馈;铁路、桥梁的调节；水位的检测、水闸的控制；
木材机械位置预置和反馈；油罐液位的预置和反馈；化工容器液位的预置和反馈；饮用水和污水处理系统大地测量系统； 油罐液位的测量; 阀门开度的预置和反馈；测量机械的位移；制砖机械油缸位置预置和反馈；
