定量（批量）控制系统

BCS-10液体定量控制系统

一、     产品特性：

产品简介：BCS-10定量发料装置/自动控制定量罐装机是目前很多企业都会用到或者是都需要改进的项目之一，与涡轮、涡街等脉冲输出的流量传感器及电磁阀配套组成流量控制系统,它具有操作简便易学，显示直观，手动控制流量或控制器控制相结合的特点。特别适用于油田掺油、掺水、掺药、配料、定量注水、石油、化工、医药、食品及各种液体的定量控制。

基本特点如下：

2、通过控制器后置拨码开关设置组合，可以兼容电压脉冲、电流脉冲、OC门、干簧管、高阻线圈、低阻线圈、NAMUR防爆接近开关等信号的输入，能与大部分仪表及传感器配套使用，应用范围相当宽广。内置两路可编程控制的继电器，可与电磁阀连接，组成批量控制系统。

1、系统所配KTR550-B型批量控制器接收流量计来的脉冲信号，通过带背光的2X16位字符型液晶显示器，可以显示瞬时流量、批量设置值及累计总量等信息，显示效果清晰直观。

3、除选择线圈毫伏信号输入外，仪表带（12VDC/100m A）辅助电源输出，电源带短路保护功能。

4、通过面板按键可以非常方便的设置各种参数。

5、通过外接控制开关，可以远程进行批量控制的操作。

6、提供批量完成信号输出功能（EOB），输出延时时间可调。便于与上位机协调工作。

7、大小阀控制，定量更**。

8、可以对继电器、电磁阀的磁滞进行修正，提高定量精度。

9、完善的诊断功能，使仪表更易使用和维护。

10、仪表带断电保护功能，无需后备电源，数据保存大于10年。

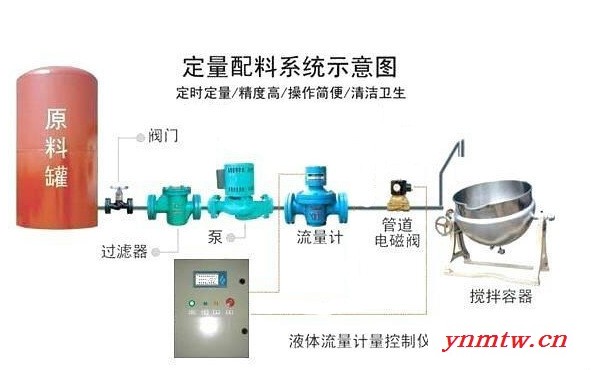

二、BCS-10液体定量配料设备的系统组成
1、流量传感器：安装在管道上的流量计，这是控制的基础，直接影响控制的效果，因此基本要求是传感器的测量精度越高越好，有信号输出功能。同时计量传感器种类较多，选择合适的测量传感器**重要，要根据现场的实际工况选择相应的传感器，另外还要考虑防爆、防腐、安装方式等其他技术要求。

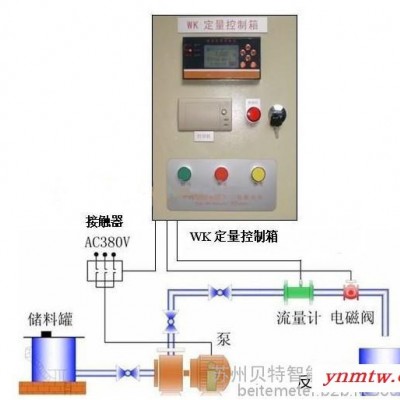

2、BCS-10定量控制箱：内含KTR-550智能定量控制仪、内部控制内部控制线路及组件、外部控制按钮和指示灯等，控制箱标准尺寸400*300*200mm（高*宽*厚），供电电源AC220V，传感器或断流设备均有控制箱内部直接供电。并可以输出4-20mA、RS485等信号到其他控制设备上，还可加接打印功能。
3、断流设备：可以是泵等动力设备，也可以是如电磁阀、电动阀、气动阀等设备。

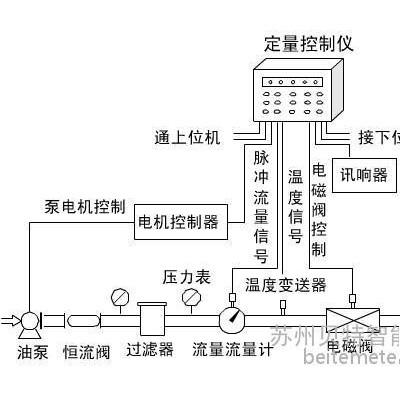

三、控制过程

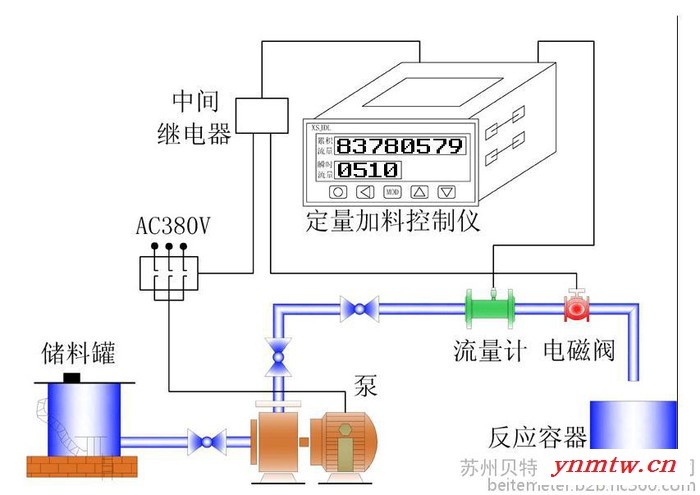

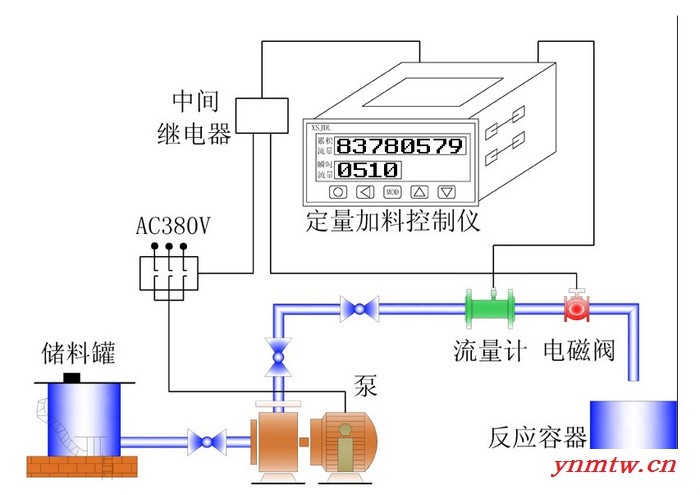

定量控制仪在接收了计量传感器的信号后，在其内部完成累计和显示，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

四、产品优势

1、只需要流量传感器、控制箱和断流设备组成，结构简单，成本低；
2、控制箱内的控制线路及组件是根据客户所需要的计量传感器和设备量身定制的，信号线连接简单，到现场后一般无需调整，流量计和断流设备等均有控制箱内提供电源，只需要给控制箱提供AC220V即可；
3、控制箱面板设有“启动”、“停止”和“清零”按纽，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学；
4、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；
