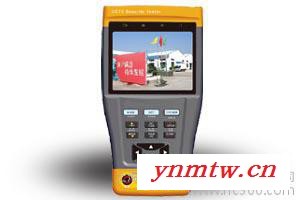

视频监控测试仪---CCTV-Test 610
第I代，3.5英寸大屏幕，中文全功能版
  第I代CCTV-Test 610，集合了众多工程商的建议，产品在功能、操作以及设计上， 与市场上同类产品相比有了非常大的改进。3.5英寸大屏幕高清晰显示，DC12V 1A电源输出、音频测试、视频信号衰减测试等功能，更加适合于摄像机和快球的安装和维护。
  专业的外观设计，使得仪器拥有3.5英寸大屏幕的显示器， 轻触型按键，手感更好；沉金工艺，按键更加灵敏、耐用。

· 视频监控工程安装和维护
· 快球、摄像头检测
· 视频传输通道检测
· PTZ云台协议控制

· 中文操作介面，菜单友好、简洁、美观、易用
· 3.5英寸 大屏幕高清晰TFT-LCD显示屏
· LCD显示屏的亮度、对比度、色彩饱和度可调
· LCD显示屏 的背光亮度可调
· NTSC，PAL自动识别，自动适应 ，视频制式显示
· 视频信号衰减测量
· DC12V 1A电源输出，为摄像机提供应急电源
· 音频测试，测试前端拾音器的音频信号
· 图像发生器，发送多种制式彩**型条（白、黄、青、绿、粉、红、蓝、黑）
· 首创地址扫描功能，快速寻找RS485通信地址
· 低功耗，工作时间长达12小时
· PTZ控制协议代码捕捉和显示
· 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议
· 可调用快球的菜单，对其进行设置 及复位
· 支持RS232和RS485接口，速率可调
· 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号）
· 电池电量图型化实时显示，直接简洁
· 可直接充电，可使用外接电源
· 有自动省电（低功耗模式）功能，使用时间更长
· 简单易用，操作者几乎可免培训迅速上手

1． 3.5英寸 大屏幕显示，显示摄像机图像

CCTV-Test 610视频监控测试仪， 采用了3.5英寸大屏幕数字LCD监视器， 显示区域更广更清晰，更加直观方便地 显示出摄像机图像效果。
LCD监视器亮度、对比度、色彩饱和度可调， 背光亮度可调适合野外施工和维护。

2．视频信号强度测量

CCTV-Test 610视频监控测试仪，具有视频信号强度测量功能，测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；如视频信号过强，会造成虚影，降低图像的清晰度。CCTV-Test 610的视频信号测量功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。

3．多制式图像发生器发送彩色条，检测监控传输通道

CCTV-Test 610可通过视频OUT端口，发送多种制式（PAL，NTSC）彩**型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩**型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩**型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩**案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。

4．12V电源输出，为摄像机供电

CCTV-Test 610视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，CCTV-Test 610的供电输出**发挥了必要的作用。

5．音频测试功能，测试前端音频设备的声音是否正常

CCTV-Test 610视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试。

6．球机或**PTZ控制

CCTV-Test 610视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。

7．预置位的设置、调用及球机参数的设置

CCTV-Test 610视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。
CCTV-Test 610视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。

8．RS485地址扫描功能，协助工程师查找快球的地址

CCTV-Test 610视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。CCTV-Test 610独立的扫描功能，可以帮助工程师查找球机的地址。

9．UTP网线测试

CCTV-Test 610独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。
CCTV-Test 610也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。

10．数据捕捉功能

仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。

11．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示

采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。

12．中英文菜单，操作简单

         中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。

产品型号 CCTV Test-610（I代）
视频信号测试
视频制式 NTSC/PAL自动适应
视频信号 1Vpp
显示屏幕 3.5英寸数字LCD彩色屏幕,分辨率960 x 240
显示屏调整 LCD显示屏的亮度、对比度、色彩饱和度可调；背光亮度可调
视频输入/输出 1路Video IN BNC输入，1路Video OUT BNC输出
视频信号强度测量
视频信号测量 测量视频信号电平范围，显示异常信息
12V电源输出
电源输出 输出DC12V 1A直流电源，为摄像机提供 应急工作电源
音频测试
音频测试 输入一路音频信号，测试声音是否正常
云台控制测试
通讯接口 可同时支持RS232/RS485总线
通讯协议 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议
波特率 150，300，600，1200，2400，4800，9600，19200bps
彩**像发生器
图像发生器 通过视频OUT端口，发送PAL/NTSC多制式彩**型条视频测试信号
UTP网线测试
网线测试 测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号
协议代码捕捉
协议代码捕捉 可接收、显示控制设备发出的RS485/RS232协议代码数据
电  源
外接电源 DC 5V（2A）
电池供电 内置3.7V聚合物锂电池，容量3000mAh
充    电 充电3-4小时,一次充电完成可正常使用12小时
省电功能 低功耗，自动待机省电功能，电池电量图标实时显示
系统参数
操作设置 中文、英文OSD菜单，可选
自动待机 关闭/5-60分钟
键盘声音 开启/关闭
工作环境及规格
工作温度 -30℃---+70℃
工作湿度 30%-90%
外形尺寸 176mm x 94mm x 36mm
