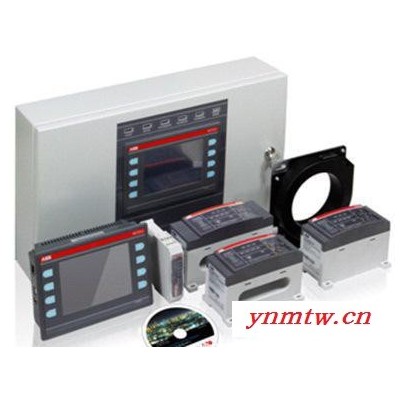

ABB低压电气火灾监控系统EFPS

EFPS 系统由监控管理层、探测层及系统辅助设备组成。通过工业以太网和RS485 总线连接在一起。当被保护线路中的被探测参数超过报警设定值时，监控设备发出声光报警信号并指出报警位置。

监控管理层

IPC **能显示当前系统中所有探测器的状态，自动显示报警提示信息窗口，提醒并指示报警的具体位置和回路编号，操作人员能发出控制信号，实现远程控制。并自动保存报警及故障事件和操作记录，方便管理人员查询。

ACDP 电气火灾监控设备具备ACDU 区域监控单元所有的功能外，还可提供备电源支持，确保供电连续性，实现主电源和备电源的自动监测与切换功能。

探测层

RTCM 电气火灾监控探测器可**测量剩余电流，实现声光报警，方便现场人员有效发现电气火灾故障。同时RTCM 所检测到的信息通过RS485 总线传输到监控设备，以便进行远程监控和集中管理。

TS 温度探测器可配合RTCM 电气火灾监控探测器使用，实现对电气线路的温度探测功能。

系统辅助设备

ACDU 区域监控单元可显示指定区域内RTCM 电气火灾监控探测器的状态信息，方便现场操作人员管理和维护。同时，还具有分区域监控管理功能，帮助迅速排查，及时消除故障。

PTM 协议转换模块是双重通讯协议转换模块，非常方便扩展拓扑结构，用于连接RTCM 电气火灾监控探测器和IPC **。

EFPS 系统的主要应用领域

● 办公楼 ● 居民住宅● 桥梁隧道 ● 车站地铁● 机场

● 商场● 医院 ● 展览场馆● 体育场馆 ● 学校● 银行 ● 酒店

型号如下
