（一）KT190矿用广播通信系统介绍

我公司KT190矿用广播通信系统，应用目前国内最为领先的煤矿广播技术，以其“优质、经济、稳定、实用”等特点，已经得到了全国众多煤矿的认可，是集公共语音、安全播报、调度指挥与安全监测为一体的新一代数字化IP可寻址KT190矿用广播通信系统，是煤矿安全语音广播最佳解决方案。具有技术先进、可靠性高、抗干扰性强、音质好、扩音范围广、广播方式多种多样等特点。

该系统可安装在巷道、候车室、候车运输沿线、工作面等位置，当突发性事件发生时，自动调取应急预案，紧急广播，帮助矿工紧急撤离，作为疏散指挥工具。也可以在候车或者乘猴车时收听音乐、公共广播。

可以安装在皮带沿线、变电所、泵房或其它工作场所，用于设备的开停预警、故障报警，还可配合视频摄像仪在调度室内调度指挥，起到安全管理的作用。

（1）主要依据：

2 《煤矿安全规程》

2 《煤矿设计规范》

2 《智能调度室装备规范》

2 《煤矿通信、检测、控制用电工电子产品通用技术要求》

2 《爆炸性环境用防爆电气通用设备要求》

2 《爆炸性环境用防爆电气设备本质安全型电路和电气设备》

（2）系统设计要求：

1) 系统质量：该广播系统从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作，确保整个工程经得起各方面的和较长时间的严格考验。

2) 系统先进性：该系统在投资费用许可的情况下应充分利用语音体系最新技术，以使系统在尽可能长的时间内与社会发展相适应。设计方案具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。

3) 系统可靠性：该系统设计安全、可靠，充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必须满足可靠性的要求。特别重要的一点是本方案选用的所有关键设备，均取得国家主管部门的强制认证，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。

（1）结构组成：

KT190矿用广播通信系统由井上井下设备组成，主要包括信号源、麦克、系统管理软件及广播控制主机、音频解码器、音柱、定压功放、矿用音箱、矿用电源、矿用线缆等。

2 井上音频信号通过麦克风、电话主机、井上智能交换机等设备，传送到井下环网，环网交换机通过光纤或者网线将音频信号传输给KXY12矿用本安型主音箱，主音箱通过2根音频信号线将信号传输给KXY18矿用本安型副音箱；

2 KXY12矿用本安型主音箱与KXY12矿用本安型主音箱之间通过光纤连接。KXY18矿用本安型副音箱与KXY18矿用本安型副音箱之间通过2根音频信号线连接。

2 用到的线缆及辅助设备为：矿用阻燃单模光缆、阻燃通讯线缆、矿用电源线、接线盒等。

2 井下如果需要组建环网，则KJJ12矿用本安型网络交换机的关联设备为KDW660/18B矿用隔爆兼本安型电源；

2 KXY12矿用本安型音箱的关联设备为KDW660/18B矿用隔爆兼本安型电源；

KXY18矿用本安型音箱的关联设备为KDW127/18B矿用隔爆兼本安型直流稳压电源。

(一) KJJ12矿用本安型网络交换机

1) 支持3路光信号端口，6路RJ45信号端口，2路485信号端口，具有链路备份功能；

2) 额定工作电压：DC12V 。

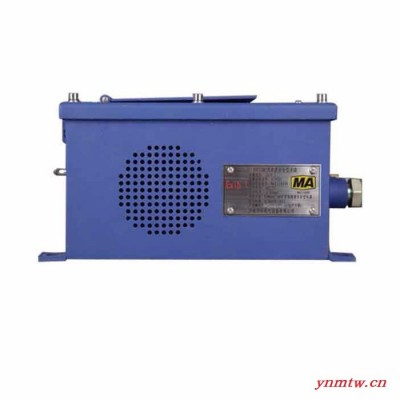

(二) KXY12矿用本安型音箱

1) 额定工作电压：DC12V；

2) 支持液晶显示，键盘输入，半双工对讲；

3) 内部包括功放板、解码板、液晶显示板、键盘板、2光3电板；

4) 声级强度：输入1kHz信号，在1米范围声级强度最大值不小于90dB；

5) 该音箱做主音箱时，KXY127矿用隔爆兼本安型音箱和KXY18矿用本安型音箱均做其副音箱，实现不同的功能；

6) 主音箱与主音箱之间支持半双工对讲；

7) 主音箱与KXY127矿用隔爆兼本安型音箱（副）、KXY18矿用本安型音箱（副）的通信方式为单工。

8) 与电源的距离不能超过30m；

9) 接线图如下：

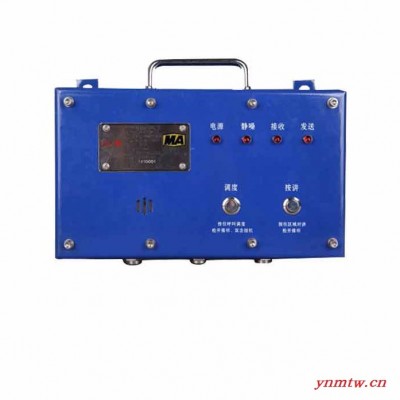

(三) KXY18矿用本安型副音箱

1) 额定工作电压：DC18V；

2) 副音箱之间支持区域对讲；

3) 音箱之间的距离大于30米，否则容易出现啸叫，具体距离根据现场实际环境情况而定；

4) 内部包括功放板；

5) 与KXY18矿用本安型主音箱配合可以实现一键调度对讲；

6) KXY18副音箱内部包括功放板，具有接收主音箱音频信号、音频功率放大、音频信号远传等功能。

7) 与KDW127/18B矿用隔爆兼本安型电源单向距离最远不超过600米。

8) 副音箱与副音箱的接线图如下：

(四) KDW127/18B矿用隔爆兼本安型直流稳压电源

1) 额定工作电压：AC127V

2) 额定输出电压: 18 DC V

3) 备用电源功能：

2 备用电池组为4Ah、12V镍氢电池组

2 转换时间：≤0.5 s

2 工作时间：系统断电后，支持工作时间不低于2h

4）1台KDW127/18B矿用隔爆兼本安型电源可以同时带起2台KXY18矿用本安型音箱。

(五) KDW660/18B矿用隔爆兼本安型电源

1) 额定工作电压：AC127V～AC660V

2) 额定输出电压: DC 12 V

3) 备用电源功能：

2 备用电池组为两组，2.2Ah、18V镍氢电池组；

2 转换时间：≤1 s；

2 工作时间：系统断电后，支持工作时间不低于2h。

4) 该电源与我公司的本安设备配合使用时，是一对一的关系

（1）先进性和可扩展性：

随着现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。

（2）科学性和规范性：

KT190矿用广播通信系统全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。

（3）安全性和可靠性：

KT190矿用广播通信系统的建设，直接影响着用户的使用效果、外部形象及投资回报，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。

(二)KT190矿用广播通信系统的功能特点及具体功能

KT190矿用广播通信系统是专为煤矿开发的融合当今前沿计算机技术、通讯技术、网络广播技术的新一代广播系统，具有技术先进、可靠性高、抗干扰性强、音质好、扩音范围广、广播方式多种多样等特点。

1、 KT190矿用广播通信系统的功能特点

1) 主音箱与井上调度之间的通信方式为半双工通信；主音箱到副音箱的通信方式为单工通信，副音箱与副音箱之间的通信方式为半双工通信；

2) 主音箱与主音箱之间支持半双工对讲；

3) KXY12矿用本安型音箱具有键盘操作，液晶显示功能，更便于操作，更直观；

2、 KT190矿用广播通信系统的具体功能

1) 多种广播方式：

2 全局广播：可对所有终端音箱同时进行广播。

2 局域广播：可对单个或几个区域分别进行广播（如办公区、井下候车室、食堂），做到单独控制，如单独对办公区播放通知。

2 定时广播：管理中心可对各区域任意主音箱进行IP寻址，实现定时广播。

2 紧急广播：紧急情况下，可对所有终端音箱同时进行广播。

2) 播放：

用于播放DVD、VCD、CD、MP3光盘节目，同时，可以借助主控计算机及智能广播管理软件，播放各种存贮与电脑硬盘的语音文件，为井下输送“新闻联播”等重要节目内容；

3)

4) 对讲功能 ：井上管理人员可以与井下主音箱进行对讲。主音箱与主音箱之间可以进行双向对讲。主音箱到副音箱通信方式为单工通信，副音箱与副音箱之间为半双工对讲。

5) 录音功能：

领导讲话或分区之间的通话可以实现录音功能，紧急广播立即录音，方便存档查询。

6) 录音查看功能：查看广播录音文件，查询录音信息。也可以将录音转存。

 注：点击播放后将从服务器下载录音文件，下载到本地后开始播放。

7) 定时打铃功能：根据实际需要设置时任务，包括周期、时间等，然后选中要播放的铃声及音箱。

8) 日志查看功能：可以查看音箱的历史记录，包括操作时间、执行内容等。

9) 权限管理：可以为每个操作员指定相应的权限。

10) 巷道图编辑：可以设置终端音箱属性，增加或者删减终端音箱。

11) 监听音箱：终端音箱的现场环境，该状态下音箱端处于按讲状态

12) 远程控制功能：

通过计算机进行单台音箱的开停控制，操作方便，实现了可寻址到点的控制。

13) 区域语音报警功能：

可根据需要设置启动报警点附近的音箱或者全部音箱。

14) 良好的开放性和可扩展性：组网灵活，可组成线状、树装网络，并可增设信号出口，根据具体的需求任意添加音箱。广播音箱具备地址编码，组网灵活，整个广播网络内音箱可以任意增减而不影响整个网络广播效果

15) 较高的稳定性与可靠性：

音箱在没有信号的情况下，自动处于关闭状态，待有启动信号或接收到开机指令后音箱自动启动，无需人员控制。

16) 广播音箱在线测试功能：

    按照音箱地址显示工作状态，识别故障。
