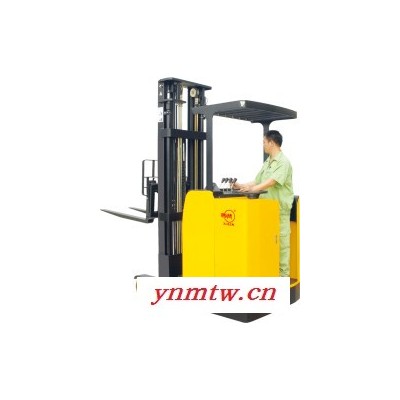

西林前移式电动叉车 电动叉车厂家 全电动叉车 全电动堆垛车

型号

CQD15L

驱动方式

电动

驾驶方式

站驾

额定载荷

Q（kg）

1500

载荷中心距

c(mm)

500

前悬距

x(mm)

385

轴距

y(mm)

1470

自重

kg

2740

轴负载，空载时前/后轴

kg

1700/1040

轴负载，货叉前移，负载前/后轴

kg

640/3600

轴负载，货叉收回，负载前/后轴

kg

1583/2657

轮子

聚氨酯轮

轮子尺寸，前轮

280×100

轮子尺寸，前轮

250×80

轮，前后数量（×=驱动轮）

1×/3

后轮轮距

b10(mm)

896

门架/货叉-前/后倾角

α，β（Grad）

2.2

门架缩回时高度

h1(mm)

2090/2340/2590/2240/2640

自由提升高度

h2(mm)

0/0/0/1700/2100

起升高度

h3(mm)

3000/3500/4000/5000/6200

作业时门架最大高度

h4(mm)

3800/4300/4800/5800/7000

护顶架高度（驾驶室）

h6(mm)

2200

座位高度/站立高度

h7(mm)

295

轮幅高度

h8(mm)

270

总体长度

l1(mm)

2350

叉面长度

l2(mm)

1280

车体宽度

b1(mm)

1020/1020

货叉尺寸

s/e/l(mm)

35/100/1070

叉架DIN15173， 等级/类型A,B

2A

叉架宽度

b3(mm)

660

货叉外宽

b5(mm)

640

支腿内侧宽度

b4(mm)

688

前移距离

l4(mm)

600

轴距中心离地间隙

m2

80

通道宽度-托盘1000×1200（1200跨货叉放置）

Ast(mm)

2880

通道宽度-托盘800×1200（1200沿货叉放置）

Ast(mm)

2850

转弯半径

Wa(mm)

1700

车体长度

l7(mm)

1800

行驶速度，满载/空载

Km/h

7/7.2

提升速度，满载/空载

m/s

0.24/0.3

下降速度，满载/空载

m/s

0.5/0.4

前移速度，满载/空载

m/s

0.1

爬坡能力，装载/空载

%

10

最大爬坡能力，满载/空载

%

10

加速时间，满载/空载

s

5

行车制动

机械制动

驱动电机功率

kw

3

提升电机功率

kw

8.2

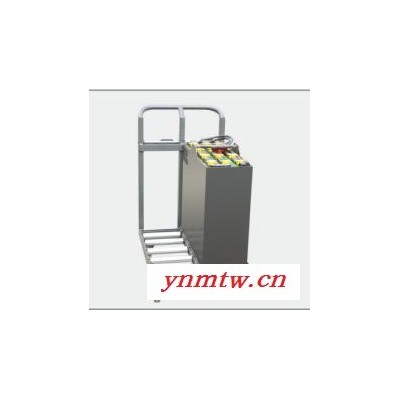

蓄电池标准

GB/T7403

蓄电池电压/额定容量

V/Ah

48/400

蓄电池重量

kg

680

蓄电池尺寸（长╳宽╳高）

mm

983×404×630

驱动控制方式

AC/DC

工作压力

bar

160

流量

l/min

15

驾驶员耳边噪音等级符合DIN12053

dB(A)

70
