品牌：双宝、汽车限速器、叉车超速报警器
类型：叉车限速装置
加工定制：是
起订：1套
供应：1000套
| 类型 | 叉车限速装置 |
|---|---|
| 加工定制 | 是 |
| 适用叉车车型 | 适合所有电子油门类叉车 |
| 月产量 | 1000 |
| 制造商 | 双宝电子 |
| 原产地 | 广州 |
| 适用类型 | 限速装置 |
| 品牌 | 双宝 |

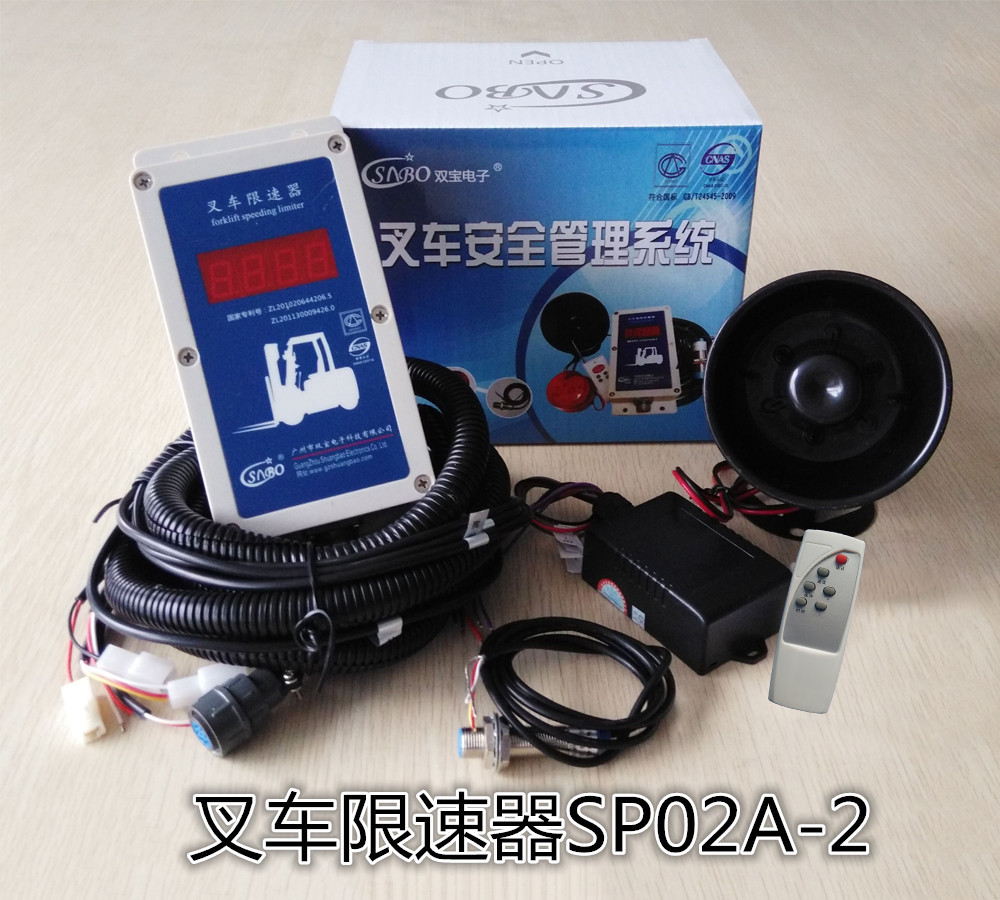

| 型号 | SP02A-2 |
（产品**号：ZL201020644206.5 ZL201130009426.0）
广州市双宝超速限速报警器是采用微电脑程序控制实现**高行驶车速的有效控制，以避免超速行驶带来的安全隐患，同时又保证了在限速范围内油门踏板自由动作，本产品适用于所有电子油门。
本产品常用限速范围是：1至30 Km由管理处自由设置。
二、产品特点

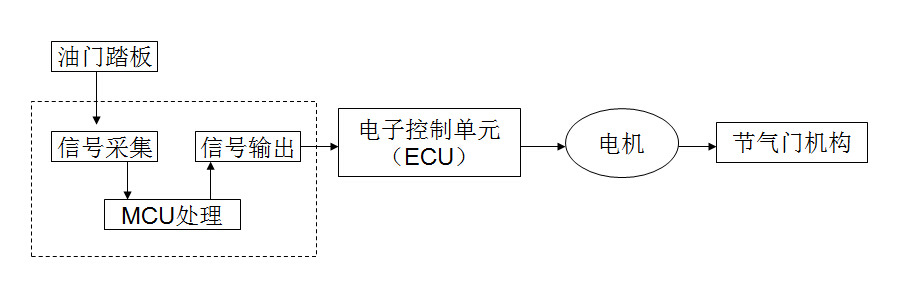

遥控设置功能：可进行遥控设置。外部喇叭报警，声音洪亮、音质好、报警声音可达120dB。强制限速功能：控制车辆**高行驶速度报警语音可随意进行更换。防水等级为8级。三、限速器工作原理示意图
图1
一般电子油门踏板叉车系统包括：油门踏板、电子控制单元（ECU）、电机、节气门机构。驾驶员根据驾驶所需的功率踩踏油门踏板，油门踏板位置传感器将采集到的油门踏板 位置信号转化为电信号，并将其传给电子控制单元，由电子控制单元通过电动机实现对节气门的调节，从而实现节气门的完全电子控制。如图1中虚线框所示的部分即是电子油门踏板限速装置，在油门踏板与ECU这两个环节之间接入。
四、接线方法

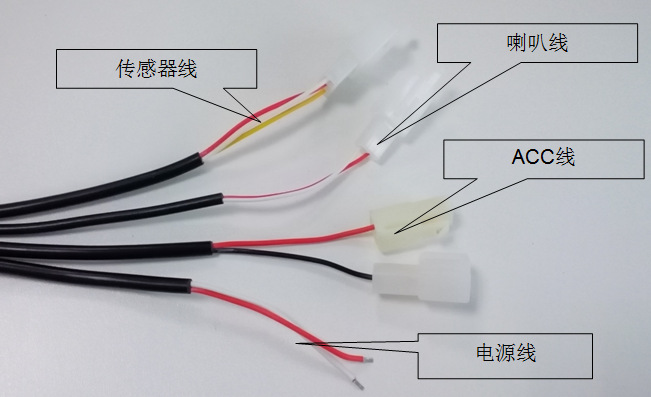

1、限速器接线方法
线缆 | 对接设备 | ||
电源 | 红 | 红色接车载电源正 | |
白 | 白色接车载机壳地 | ||
喇叭 | 红 | 接配件喇叭红色 | 可直接对接 |
白 | 接配件喇叭黑色 | ||
传感器线 | 红 | 接传感器红 | 可直接对接 |
白 | 接传感器白 | ||
黄 | 接传感器黄 | ||
ACC线 | 红 | 串接 ACC 熄火线 | 超速后熄火控制 |
黑 | 串接 ACC 熄火线 | ||
2、油门控制盒接线方法

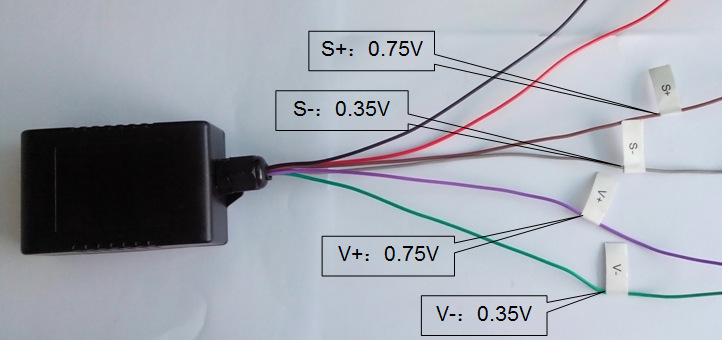

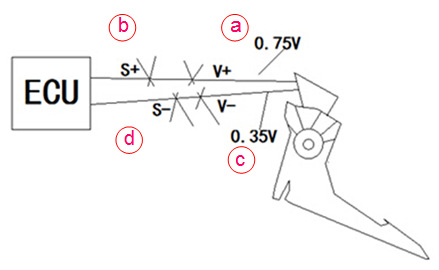

如图所示，找到原车油门线的两条信号，并测出一个高电位信号跟一个低电位信号，然后剪短这两条线，从油门下来的那条高位接V+，低位接V-，另外两头分别接S+跟S-。
油门控制盒 | 油门踏板输出 | 节气门入 | |
棕S+ |
| / | 与b对接 |
灰S- |
| / | 与d对接 |
紫V+ |
| 与a对接 油门信号 高0.75V | / |
蓝V- | | 与c对接 油门信号 低0.35V | / |
红 | | / | 对接ACC红色线 |
黑 | 对接ACC黑色线 | ||
