加工定制：是
连接形式：法兰
起订：1个
供应：100个
| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 材质 | 铸铁 |
| 阀瓣开启高度 | 全启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | DN50---250（mm） |
| 适用介质 | 水 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 阀体 |
| 形态 | 球式 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 规格 | 50-250 |
| 介质温度 | 100 |
| 工作压差 | 0.2 |
| 驱动方式 | 热力 |
| 品牌 | 上明 |
| 型号 | HXF-88 HXF-88AⅠ |
一、产品说明：

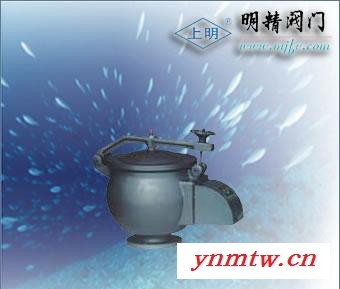

1.HXF-88型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起减少油品蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀通常与阻火器配套使用。
2.本阀具有通风量大,密封性能好,泄漏量小,耐腐蚀强的突出特点。
3.操作压力:A级正压:1765Pa(180毫米水柱)；负压：294Pa(30毫米水柱) B级正压：980Pa(100毫米水柱)；负压：294Pa
二、上明牌呼吸器性能参数：
规格 | 尺寸（mm) | ||||
D | D1 | D2 | n | d | |
DN50 | φ140 | φ110 | φ90 | 4 | 14 |
DN100 | φ205 | φ170 | φ145 | 4 | 18 |
DN150 | φ260 | φ225 | φ200 | 8 | 18 |
DN200 | φ315 | φ280 | φ255 | 8 | 18 |
DN250 | φ370 | φ335 | φ310 | 12 | 18 |
型号 | 正压 | 负压 |
HXF-88AⅠ | 353pa | 294pa |
HXF-88AⅡ | 980pa | 294pa |
HXF-88AⅢ | 1765pa | 294pa |
HXF－88全天候快开式呼吸阀分为HXF-88A即标准型和HXF-88B即防冻型。HXF－88全天候快开式呼吸阀阀盆为硬质铝合金，其壳体为铸钢、铝合金和不锈钢三种材质。HXF－88全天候快开式呼吸阀具有通风量大、耐腐蚀等特点。HXF-88B型适用于高寒地区使用。
一、概述
HXF-88新型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起减少油品蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀通常与阻火器配套使用。选择HXF-88新型呼吸阀时，要根据油品收发作业时的**大排量来确定。HXF-88新型呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。HXF-88新型呼吸阀由压力阀和真空组成安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。HXF-88新型呼吸阀分为两种**种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。HXF-88新型呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。
二、结构特点及工作原理
HXF-88新型呼吸阀的阀体能承受0.2MPa的水压及操作压力:A级正压:1765Pa180毫米水柱，无渗透和变形现象。HXF-88新型呼吸阀耐低温性能在空气相对湿度大于70%**低温度为-30度时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa），负压：294Pa30毫米水柱，B级正压：980Pa100毫米水柱。本阀具有通风量大,密封性能好,泄漏量小,耐腐蚀强的突出特点。HXF-88新型呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出(呼出)，使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气(吸气)维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以HXF-88新型呼吸阀在一定程度上减少了油品的蒸发损耗。HXF-88新型呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。
三、工作原理
HXF-88新型呼吸阀由压力阀和真空阀组成，新型呼吸阀安装于货油舱透气管上，新型呼吸阀能随货油舱内油气正负压变化而自动启闭，新型呼吸阀使货油舱内外气压差保持在允许值范围内的阀。它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。
订货须知：
一、①呼吸器产品名称与型号②呼吸器口径③呼吸器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的呼吸器型号，请按呼吸器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
