品牌：艾格森电气
测量范围：0.66KV
品牌：艾格森
起订：30个
供应：10000个
发货：10天内
| 测量范围 | 0.66KV |
|---|---|
| 品牌 | 艾格森 |
| 型号 | DH02 |
JDZX11-15型单相、全封闭电压互感器
一、概述：
本系列电压互感器都为单相、户内、干式全封闭产品。使用时三台一组，JDZX11-15为Yo/Yo[连接。分别适用于额定频率50HZ或60HZ，额定电压为10KV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件：
1.海拔高度不超过3000米；
2.周围环境温度不高于+40℃，不低于-5℃；
3.周围空气的相对湿度不大于85%（20℃）；
4.满足Ⅱ级污秽等级；
5.安装场所无腐蚀性的气体。
三、结构简介：
JDZX11-15型互感器为全封闭结构，一次带有熔断管保护，避免浪费开关柜内有限空间，有效地保护互感器在电网出现故障时不烧毁。绕组为环氧树脂全真空浇注全绝缘结构。铁芯采用**硅钢片卷绕而成。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A、N；二次绕组引出线端子的标志为a、n，保护线端子的标志为da、dn均在浇注体上清晰标注。
在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。

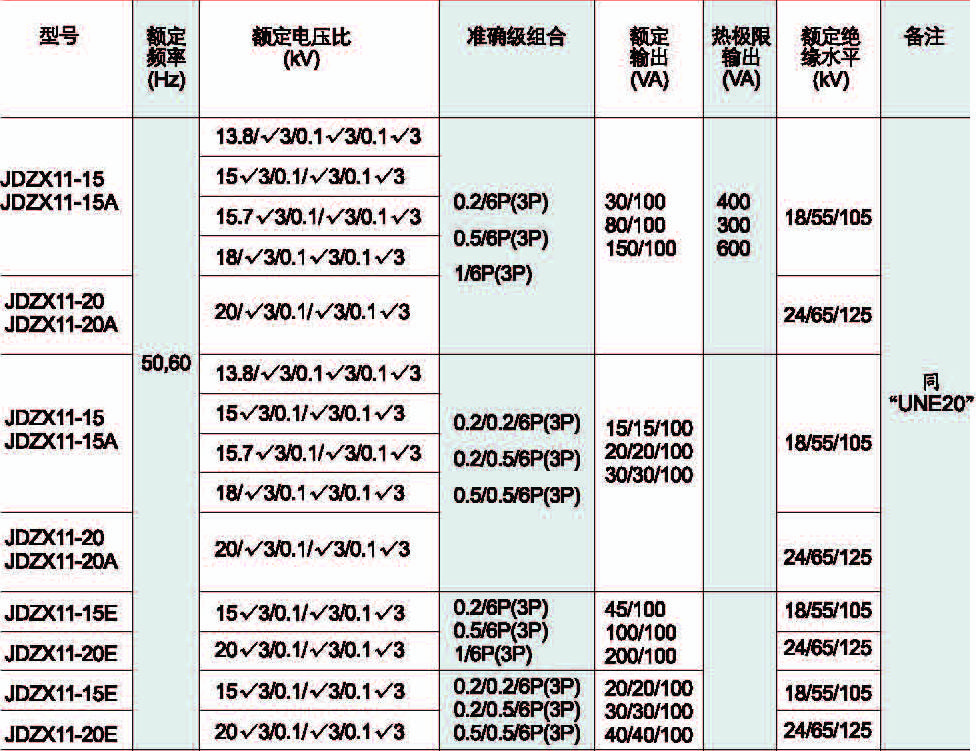

四、主要技术参数：
1.产品标准：GB1207-2006《电磁式电压互感器》；
2.产品表面爬电距离：满足Ⅱ级污秽等级；
3.负荷的功率因数：COSφ=0.8（滞后）；

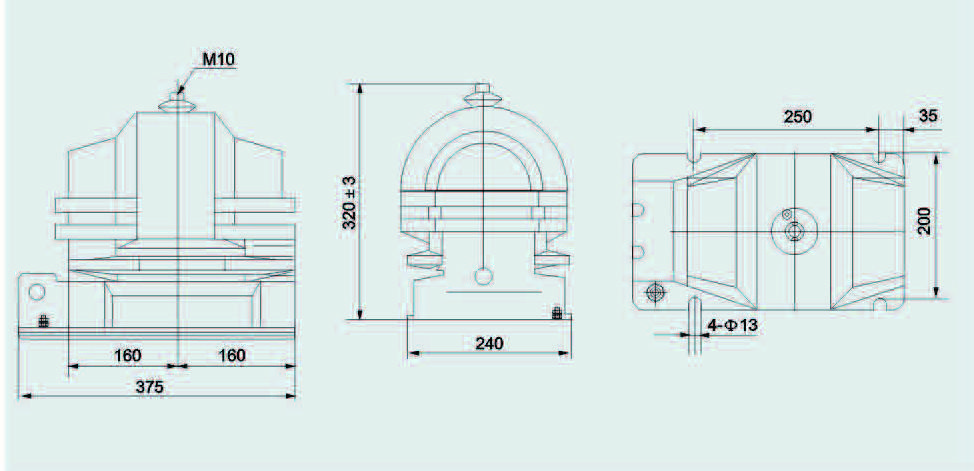

五、外形尺寸：
