产地：湖南
产品认证：ISO9001-2000
起订：1
供应：10000
发货：10天内
| 产地 | 湖南 |
|---|---|
| 产品认证 | ISO9001-2000 |
| 额定电压 | 220v |
| 品牌 | 中图 |
| 型号 | wbt-822a/p |
| 加工定制 | 是 |

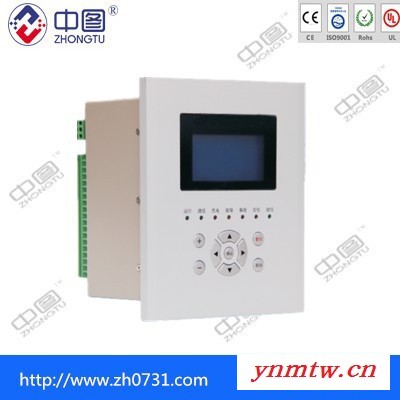

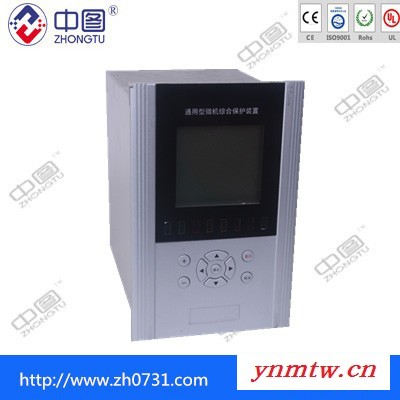

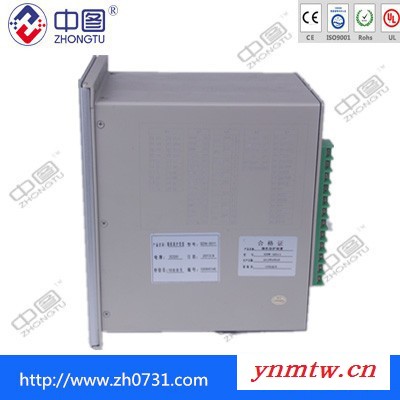

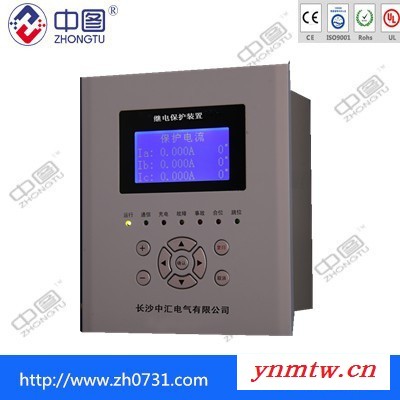

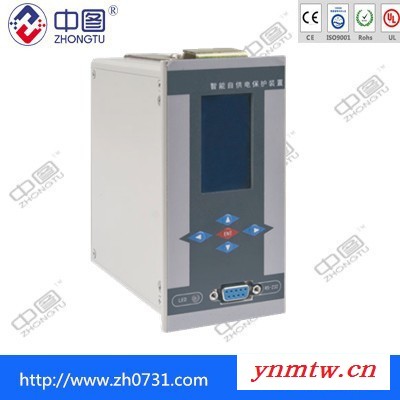

wbt-822a/p微机综合保护装置
一. 产品简介
wbt-822a/p微机综合保护装置是专为6～35kV高压开关柜和0.4kV低压开关柜开发的保护、测控装置。可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能，适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。
二. 主要特点
u 专业化的结构设计a) 装置采用3U*6U标准机箱，体积小，重量轻，外形美观，安装方便；
b) 装置采用模块化结构设计，强弱电完全分开，通过**九项**高电磁兼容标准；
c) 装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗**件。
u 人性化设计
a) 采用192×160点阵液晶，能实时显示一次接线图，电压电流波形；
d) 配备大容量存储器，可存储500条分类型的SOE；
e) 可独立整定2套定值，定值切换安全方便。
u 高可靠性
a) 采用新型高速32位CPU配合工业用实时操作系统使装置具有很高的稳定可靠性；
f) 软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。
u 双网通信
a) 具有一个独立的RS485总线串行通信口；
g) 波特率1200～38400可任意设置；
h) 支持IEC60870-5-103规约，Modbus-RTU规约，可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接；
i) 具有一个RJ45网络通信口；
j) 支持IEC60870-5-104规约。
u 高精度采样系统
a) 采用微型精密电流、电压互感器，体积小，重量轻，负载小。
k) 有源低通滤波和完善的软件滤波。
u 免调节、易维护的概念设计
a) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；
l) 具备完善的自检功能。
三. 技术指标
1) 工作电源额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；u 交流-20%～+20%
2) 交流回路：交流电压： 100 V 或100/V ；交流电流： 5A或1A（订货注明）；额定频率： 50Hz。
3) 过载能力：交流电流回路： 2倍额定电流连续工作；10 倍额定电流10s；40 倍额定电流1s；交流电压回路： 1.2倍额定电压连续工作；1.8倍额定电压10s；直流电源回路： 80%～110%直流电源额定电压连续工作。
四. 环境条件
1) 环境温度： -25℃～+70℃；1) 大气压力： 80 kPa～110 kPa；
2) 相对湿度： 5%～95%(产品内部不凝露，不结冰)。
如需要了解更多产品资料请联系长沙中汇电气：
联系人：孙小姐
电话：0731-89854722
传真：0731-89854622
阿里旺旺：zhdq0731
QQ: 1445751827 2429672937
官网：//www.zh0731.com
：//zhdq0731./
以上内容为wbt-822a/p微机综合保护装置的基本资料，如网上实物图和价格、型号不匹配，一切均以中汇电气公司合同上说明详情为主！谢谢合作！
