类型：其它
材质：其它
起订：1台
供应：1000台
发货：20天内
| 类型 | 其它 |
|---|---|
| 材质 | 其它 |
| 品牌 | 输送机用断带保护装置 |
| 型号 | JS-ZDB型 |
1. 用途及适用范围
国内煤矿井下一般为斜井输送， 带式输送倾角大、距离长，为提高其安全可靠性及输送效率，多采用钢丝绳芯输送带。由于受到技术水平及诸多客观条件的限制，硫化接头常成为输送带**薄弱环节之一。输送胶带一旦发生断带，其破坏力极为惨重，损失巨大。
为此，徐州金帅矿山设备有限公司通过近几年大量的实践理论研究与力学模型分析，并结合我国煤矿及带式输送机运输特点，在原有产品DDZ-40型断带抓捕器基础上于2012年成功研制出一种能将断后下滑输送带迅速制动停止的新型 产品ZDB型输送机用断带保护装置（以下简称保护装置）。该产品填补了国内空白。保护装置广泛适用于矿山上山各种输送机，特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机上，在输送带断带后实施制动保护**有效地减少灾难后果的发生。
主要特点有：
● 结构优化设计，安装方便，性能安全可靠、操作简单；
● 全带宽方向，上下运输带同时抓捕，安全可靠性高;
● 整机运行成本低廉，使用寿命长；
● 整设备安装完毕后，不需维护，完全的免维护设备。
● 断带信号捕捉及时准确，无任何误动作。
● 独立基础，全断面抓捕，断裂的输送带逐渐被锁紧，拉力作用于本身，极大减少对现有机架冲击。
● 制动迅速（0、5秒内完成），断带瞬间开始制动，并且逐渐拉紧，减少对皮带的二次损伤。
1.2 保护装置适用下列工作条件
胶带宽度：≥650mm；
上运倾角：＞8°
环境温度-10～+40℃
大气压力：80～106kPa；
**大平均相对湿度： 95%RH（25℃）；
无破坏绝缘的腐蚀性气体场合；
有**性气体混合物的场合。
1.3 保护装置规格型号
2保护装置结构特征

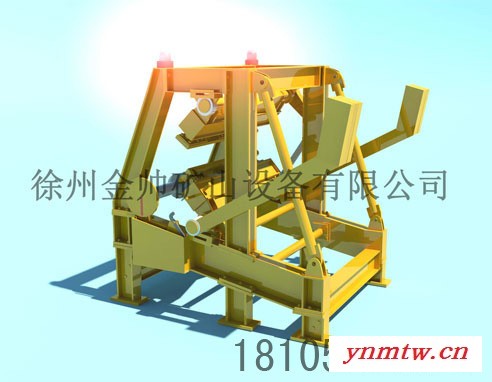

2.1 保护装置由机架、上抓捕梁、下抓捕梁、配重、横梁部分组成。其中，上抓捕梁与机架上梁形成抓捕闭合，完成上运输皮带的抓捕工作。下抓捕梁与机架下梁闭合完成下皮带的抓捕工作。配重为上抓捕梁的完成提供贴合上运输皮带以及辅助制动的作用。
2.2 工作原理
保护装置在安装完毕之刻起，始终保持准备工作状态，然而，因为运输皮带本身存在的张紧力保证了保护装备的工作无法完成。因此，只要皮带的张紧力存在，本保护装置不会产生任何误动作。当皮带发生断带时，张紧力消失，始终保持工作状态的保护装置中的上抓捕梁再配重的作用下，紧紧贴合上运输皮带的力得以释放，释放一个上抓捕梁像上挑起的动作;同时，皮带惯性消失准备下滑时对上抓捕梁所产生夹角拉力；使得上抓捕梁完成上挑的动作**终完成对上运输皮带的抓紧动作。下抓捕梁在张紧力消失的同时，受自身重力产生向下的压力，并利用皮带下滑所产生的拉力，以完成下皮带的抓捕动作。于此同时，信号控制部分（选配）发出运输机停止运行的信号，运输机停止。
