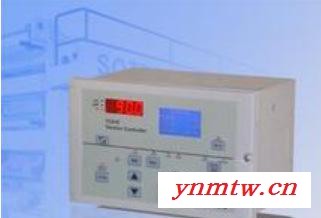

| | GKP140系列微机保护装置是以电流电压保护为基本配置的数字式保护单元,适用于35KV及以下电压等级的直接接地,电阻接地,经消弧线圈接地或不接地系统,作为各类电气设备和线路的主保护或后备保护. | | 针对被保护设备及保护要求的不同,GKP140系列各种的型号及共功能如下: | GKP140S组合式电流保护装置
GKP140T厂用变压器保护保护装置
GKP140C高压电容器保护装置
GKP140M高压电动机保护装置
GKP140L线路保护装置 |
|
| GKP140系列微机保护装置功能配置表 | | 保护 | GKP140S | GKP140T | GKP140C | GKP140M | GKP140L | | 电流速断 | √ | √ | √ | √ | √ | | 限时电流速断 | √ | | | | √ | | 定时限过流 | √ | √ | √ | √ | √ | | 反时限过流 | √ | | | | | | 后加速 | √ | | | | | | 过负荷 | √ | √ | | | | | 负序电流 | √ | √ | √ | √ | | | 零序电流 | √ | √ | √ | √ | | | 过电压 | | | √ | √ | | | 低电压 | | | √ | √ | | | 失压 | | | √ | √ | √ | | 零序电压 | | | √ | | √ | | 低调减载 | | | | | √ | | 重合闸 | | | | | √ | | 备自投 | | | | | √ | | 过热 | | | | √ | | | 启动时间过长 | | | | √ | | | 定时限lx过流 | | √ | | | | | 反时限lx过流 | √ | √ | | | | | 轻瓦斯告警 | √ | √ | | | | | 重瓦斯跳闸 | √ | √ | | √ | | | 高温跳闸 | √ | √ | | √ | | | CT断线 | √ | √ | √ | √ | √ | | PT断线 | | | √ | √ | √ | | 跳闸回路断线 | √ | √ | √ | √ | √ |
|
|
GKP140系列微机保护装置不仅拥有继电器完整的保护功能,而且对所有测量量进行数字化的处理和计算,保证了继电器保护的可靠性和安全性.它彻底屏弃了旧式保护继电器的体积大,二次接线烦琐,不易维护的缺点.
GKP140系列数字式多功能继电器采用了高性能的DSP数字信号处理器,具有极强的数据处理,逻辑运算和信息存储能力,具有先进内核结构,高速运算能力和实时信号处理等优良特性,各种继电器保护算法可以轻松完成.
全封闭金属机箱,具有很强的抗静电,抗电磁干扰,抗机械震动能力,适合于分布式**地安装在开关柜上;装置设计新异,结构合理,便于安装配线和调试,
产品具有优异抗干扰性能，顺利通过了IEC60255-22-4标准规定的Ⅲ级快速瞬变干扰试验,IEC60255-22-2标准规定的Ⅲ级静电放电试验
表面贴工艺,重要器件(如电源模块,互感器,继电器,液晶显示器,接线端子等)均采用国内外知名企业的成熟产品,保证装置平均无故障时间大于100,000小时.
完善的自检能力,发现装置异常能自动告警,具有自保护能力能有效防止接线错误和非正常运行引起的装置**性损坏,
人机完善符合人机工程要求,蓝色液晶屏幕显示(128X64)菜单化设计全中文显示.可显示内容包括测量数据,开关量状态,实时波形,事件记录,保护定值和系统参数等等. |
|
| 机械安装尺寸图 | | GKP140系列数字式多功能继电器安装开孔图 | |
|
| 工作环境 | 继电器输出回路 | | 正常温度 | -10～55oC | 分析电压 | 250VAC 220VDC | | 极限温度 | -30～70oC | 分析功率 | 1250VA交流或120W直流(电阻性负载) | | 储存温度 | -40～85oC | 50VA交流或75W直流(电阻性负载) | | 相对温度 | ≤ 95oC | 工作电流 | 5A 连续工作 | | 大气压力 | 800～110kPa | 隔离耐压 | 4KV | | 工作电源 | 触电材料 | 银上镶金 | | 电压范围 | 85～264V(AC或DC) | 电气寿命 | 2,000,000次 | | 频率范围 | 40Hz～70Hz | 机械寿命 | 20,000,000次 | | 正常功耗 | 10W | 高压试验 | | **大功耗 | 20W | 绝缘电阻 | 各电气回路之间> 500MΩ(500V兆欧表) | | 电源跌落 | 200ms | 各电气回路之间> 500MΩ(500V兆欧表) | | 输入保险 | 4A | 工频耐压 | 各电气回路之间2.5KV/50Hz,1min | | 隔离耐压 | 3kV | 各电气回路之间2.5KV/50Hz,1min | | 交流电流回路 | 冲击电压 | 各电气回路之间±5.0KV/0.5J,1.2/50υs | | 额定电流 | 5A | 各电气回路之间±5.0KV/0.5J,1.2/50υs | | 功率消耗 | < 0.5VA | 高频耐压 | 各电气回路之间2.5KV/2s | | 过载能力 | 2倍额定电流.连续工作
10倍额定电流,允许10s
40倍额定电流 .允许1s | 各电气回路之间2.5KV/2s | | 隔离耐压 | 4K | 电器干扰试验 | | 交流电压回路 | 高频干扰 | 电源回路(共模)2.5KV/100kHz,1MHz
电源回路(差模)1.0KV/100kHz,1MHz
交流电流回路(共模)2.5KV/100kHz,1MHz
交流电流回路(差模)2.5KV/100kHz,1MHz | | 额定电压 | 100V | 快速瞬变 | 电源回路±2.0KV/5KHz
交流电流回路±4.0KV/5KHz,1min | | 功率消耗 | < 0.5VA | | 过载能力 | 2倍额定电压,连续工作 | 静电放电 | 空气放电8.0KV | | 隔离耐压 | 4KV | 接触放电6.0KV | | 控制电压回路 | 高频电磁场 | 严酷等级Ⅲ级 10KV | | 额定电压 | 220V(AC或DC) | 振动试验 | | 功率消耗 | < 4mA | 振动试验 | 符合GB7261-87-16,严酷等级|级 | | 过载能力 | 60%～120%额定电压,连续工作 | 冲击试验 | 符合GB7261-87-17,严酷等级|级 | | 隔离耐压 | 4KV | 碰撞试验 | 符合GB7261-87-18,严酷等级|级 | | 开关量输入回路 | | | | 额定电压 | 48VDC(由装置内部电源提供) | | | | 分辨率 | < 1ms | | | | 隔离耐压 | 4KV | | |
|
| GKP140T背后端子图 | ![]() |
|
| GKP140T长用变压器保护装置接线原理图 | | 说明:
1.电流保护可采用三相式保护或两相式保护,通过装置内部参数设置,如采用两相式电流保护,则B相电流端子不接线,上图中给出的是三相式保护的接线
2.断路器的操作机构应带有防跳功能,如用户选项用的断路器操作机构无防跳功能,应在外部设计防跳回路上圈中断路器操格回路为示意图,应以实际的短路器操作机构内部按线为准
3保护功能可通过装置软压板进行投退,一般不需要外接投退压板,如用户出于运行维护需要,确实要用外部硬压板进行保护投退,可将硬压板由开关量IN03～IN08输入装置并对装置的《保护投退》参数进行相应配置
4.输入装置的外部开关量接点必须为无源接点(即干接点)否则回引起装饰**性损坏
5.装置输出的信号继电器KH1,KH2具有自保持功能,动作后必须进行复归操作才能返回,KH3为装置失电信号,有常开 和常闭两付接点,装置有电且自检正常时动作用户根据需要进行选用。 |
|
|
|
