品牌：亚辉电气
尺寸：详情请电联
类型：光电智能开断系统
起订：1个
供应：100000000个
发货：10天内
| 尺寸 | 详情请电联 |
|---|---|
| 类型 | 光电智能开断系统 |
| 品牌 | 亚辉电气 |

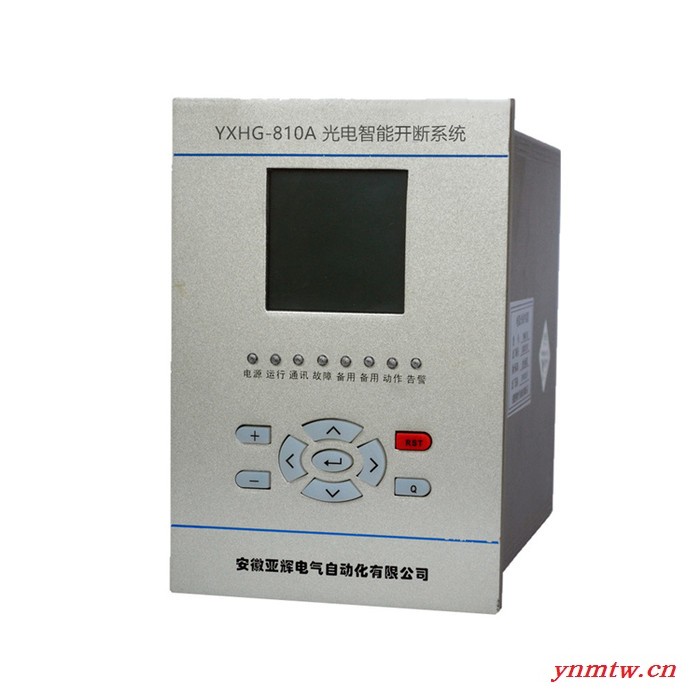

| 型号 | YXHG-810A/B |
| 加工定制 | 是 |
开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长（如下图所示），燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及整套开关柜，高强度的电弧光和有毒气体对人体也有巨大的伤害。
在我国中、低压母线短路故障中，重点设备和人员伤害主要有电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，影响整个电网的安全运行。
馈线保护单元采用一体化设计，内置了电源模块、光电转换模块，可实现直接采集直接控制。装置具有8路电弧光采集及2路跳闸输出功能，能够实现自检和故障闭锁，通过CAN通讯口数据线传输故障信息及参数数据等信息，数据传输快，抗干扰能力强。
二、技术参数
1、装置功耗：
交流电压回路：额定电压时，不大于0.5VA/相。
直流电压回路：正常工作时，不大于10W。
保护动作时，不大于15W。
2、过载能力：
电压回路：1.2倍额定电压可长期工作，1.5倍额定电压允许10S
触点容量： 在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过2.5A，触头断开容量为120W。
在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触头断开容量为600VA 。
在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点**大断开容量1500VA/400W。
触点允许长期接通不超过5A电流。
3、绝缘电阻：
用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于100MΩ。
4、介质强度：
装置的各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz的试验电压（对开关量输入回路，试验电压为1000V），历时1min无绝缘击穿闪络现象。
当复查介质强度时，试验电压值应为规定值的75%。
三、产品特点
1、动作迅速可靠
采用了特殊算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于10ms，确保开关柜内设备的弧光在100ms以内切除。根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效 的保证动作的准确性。
2、电气性能强大
故障弧光探头采用石英晶体、连接线采用光纤，具有的电气隔离效果。装置完全满 足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性
3、信息记录完整
装置跳闸后，可以详细记录动作时刻的三相电流值及故障详细信息。
