功率：7.5-55KW
类型：带式输送机
起订：10米
供应：2000米
发货：15天内
| 功率 | 7.5-55KW |
|---|---|
| 类型 | 带式输送机 |
| 适用领域 | 广泛冶金、矿山、码头、环保、粮食、食品、化工、建材等等. |
| 输送距离 | 5-100m |
| 输送能力 | 85-419t/h |
| 品牌 | 宏林 |
| 型号 | DJ1200 |
| 加工定制 | 是 |

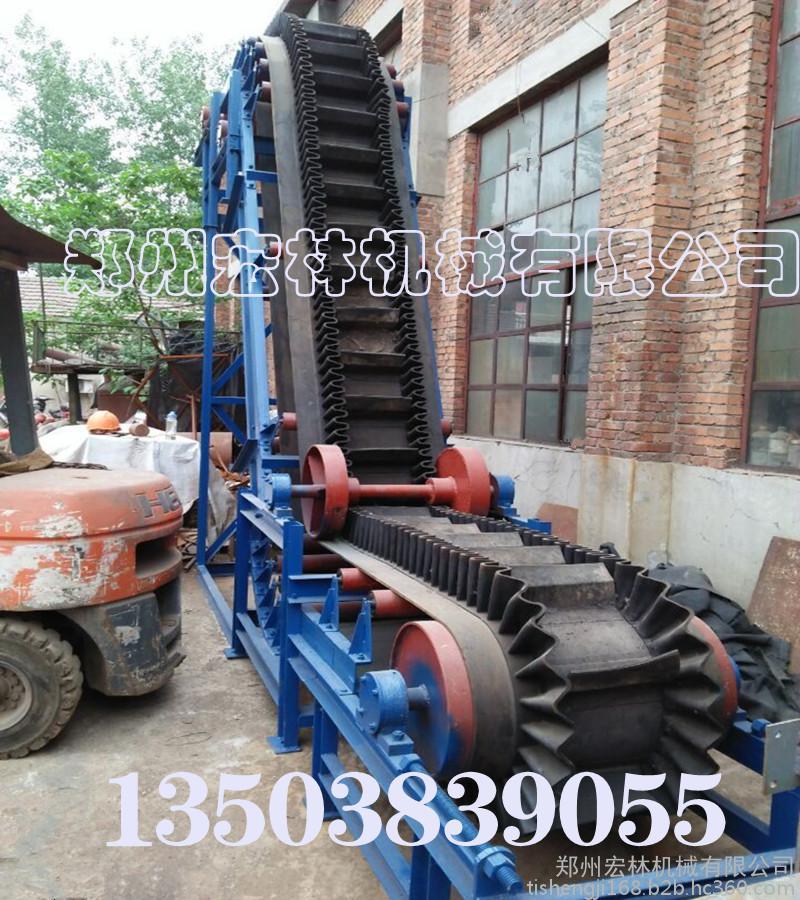

DJ大倾角挡边带式输送机主要用途:
1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4.挡边带式输送机输送倾角0°-90°范围内。

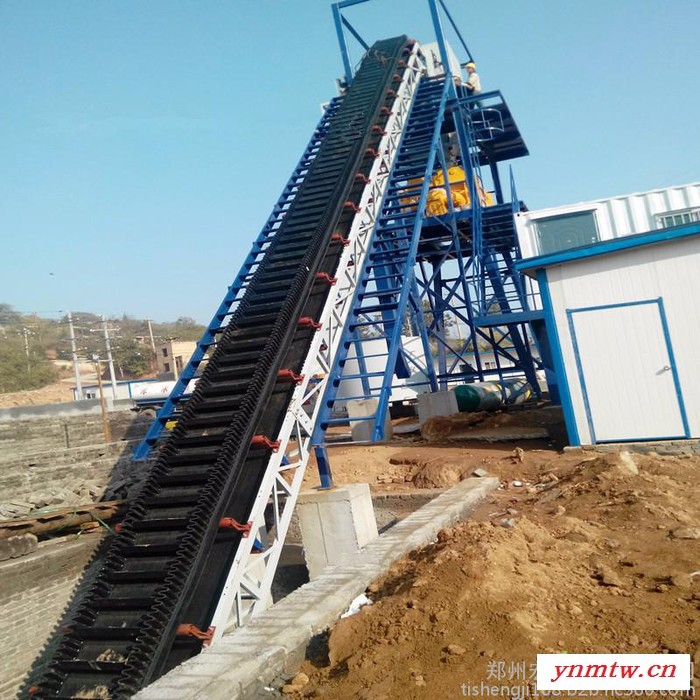

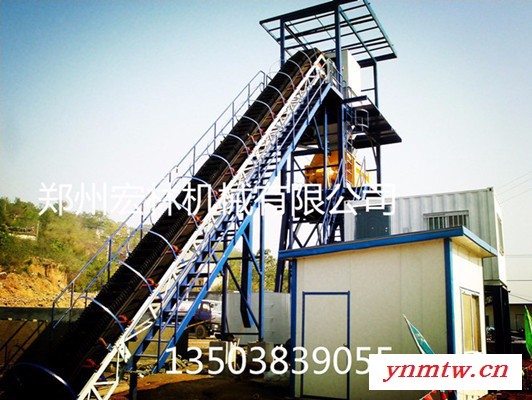

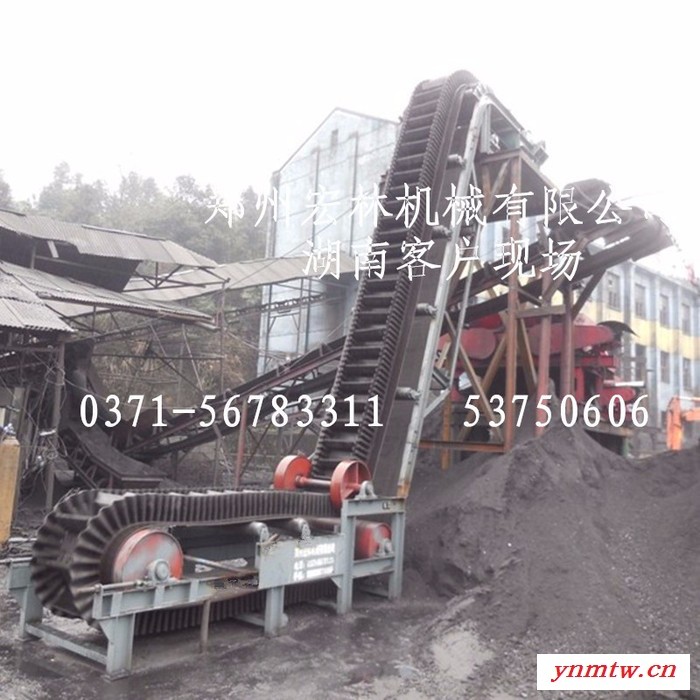

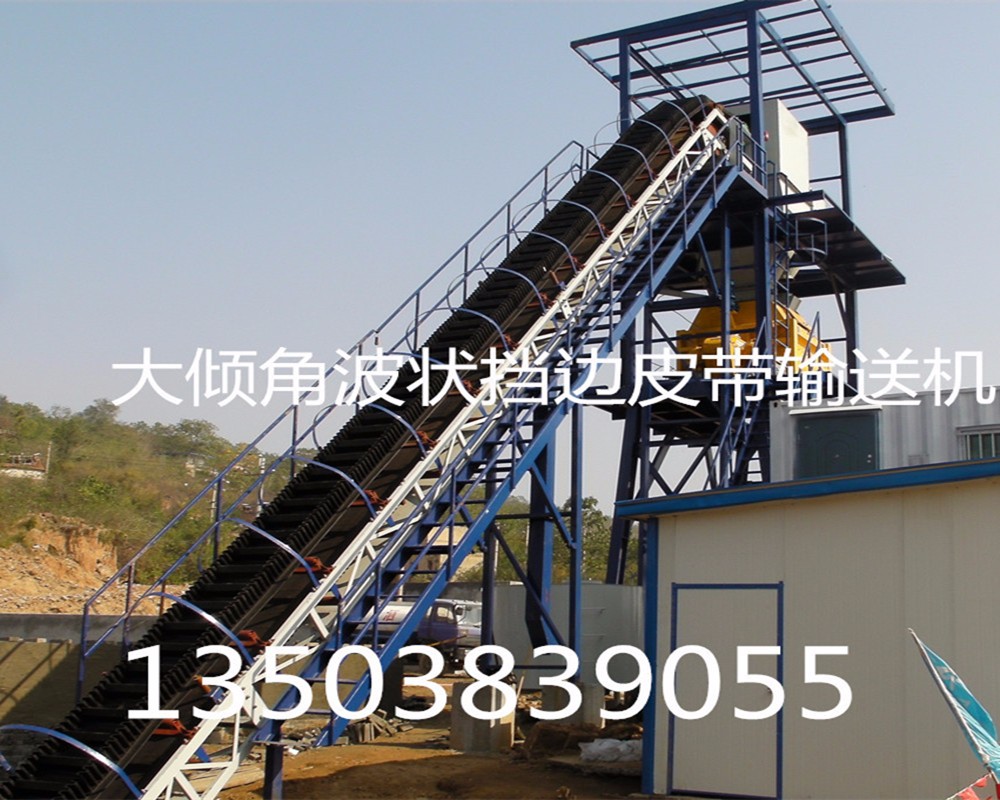

大倾角挡边带式输送机整机布置形式:

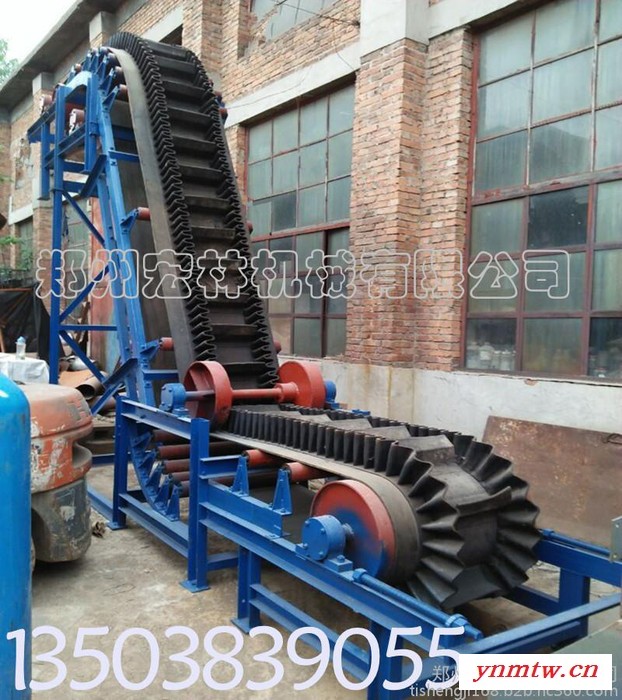

为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3.下水平段:下水平段采用低式中间架支腿。
DJ大倾角挡边带式输送机主要特点:
1.节省占地面积,节省投资.
2.输送量大,通用性强.
3.输送机倾角:0°-90°
4.维修方便,托辊等部件同普通带式输送机.
5.应用范围广泛冶金、矿山、码头、环保、粮食、食品、化工、建材等等.
大倾角挡边带式输送机技术参数：
带宽B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||||
档边高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||||
部分输送倾角输送量Q3/h | 30° | 15 | 14 | 20 | 34 | 45 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |||
45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||||
60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||||
90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||||
外形尺寸 | 头轮中心高H2/h（mm） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||||
尾轮中心高H2/h（mm） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||||
中间段带面高H2/h（mm） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||||
中间段地脚宽B2/h（mm） | 480 | 580 | 870 | 1020 | 1220 | |||||||||||
带宽B（mm） | 1000 | 1200 | 1400 | |||||||||||||
档边高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |||
部分输送倾角输送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 | ||
45° | 137 | 175 | 219 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |||
60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |||
90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |||
外形尺寸 | 头轮中心高 H2/h（mm） | 1400-2000 | 1600-2000 | |||||||||||||
尾轮中心高 H2/h（mm） | 600-800 | 800-1000 | 800-1200 | |||||||||||||
中间段带面高H2/h（mm） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||||
中间段地脚宽 B2/h（mm） | 1440 | 1690 | 1890 | |||||||||||||
物流运输说明:
我公司对于发往全国各地的货物给客户提供物流运输，运费承担由双方议定，公司为客户利益着想一般都是回程车，这样费用相应的低一些，发货时随机携带本公司产品说明书和货物清单各一份，请各位新老客户提货时，务必按清单提货，当着物流人员面点清货物，如有什么差错，请及时与我公司负责人电话联系，确保尽快的解决问题，避免不必要的麻烦和其他误会。设备保修为一年，常年优惠供应零配件。安装人员会在客户收到货物或者接到客户通知两天至五天之内（根据路程远近）到达对方公司进行免费指导安装，让客户早日投入生产，早日创造效益，宏林公司愿为您早日走上致富之路助一臂之力。
