价格：￥8800.00/台
加工定制：是
类别：行星减速机
起订：1台
供应：100台

加工定制	是
类别	行星减速机
齿轮类型	圆柱齿轮减速机
安装形式	卧式
布局形式	同轴式
齿面硬度	硬齿面
用途	GLD系列给煤机专用驱动装置
输入转速	1500（rpm）
额定功率	7.5（kw）
输出转速范围	12-58（rpm）
许用扭矩	1600/1035（N.m）
使用范围	8/43
级数	无级
减速比	17
品牌	东信科安
型号	MB75YB7.5XW6

给煤驱动装置总成-MB75系列转臂同轴行星摩擦无极减速机总成

产品概述

行星摩擦无极变速机总成是GLD系列带式给料机、带式给煤机、甲带给煤机驱动装置总成，是给煤机重要组成部分。该类型减速机采用行星摩擦式无级变速机+摆线减速机组成，具有高强度、变速范围大、调速精度高、性能稳定、同轴结构、组合能力强、转速恒定、密封性能好等特点。

电机可根据客户需求选配南阳、佳木斯、西门子、皖南、山防等厂家电机。

减速机可根据客户需求选用弗兰德、SEW或国产知名品牌产品。

使用注意事项

一、选用本系列变速机，应根据工作机械所要求的扭矩及变速范围选用相匹配的机型。

二、本机适合连续工作，允许正、反方向运转，工作中油池最高温度不超过90℃。

三、本机的润滑，无级部分使用专用变速器油Ub-1，摆线部分使用00#锂基润滑脂，出厂时已随机带好。每次开机前应检查油位是否到达油镜中线，如不足应随时加油。专用变速器油首次换油时间为工作满500小时，以后每工作1000小时换油一次。

四、本机只能在开机后调速，调速时指针不可超越最低或最高转速两个极限位置。停机时不可随意转动调速手轮，否则可能损坏机件。

五、本机调速盖上指针所示转速系指MB基型输出转速，本机输出轴转速应为指针所示数值除以摆线机速比之商。例如基型同35速比的摆线减速机组合，当调速盖上指针指在500位置时，则此时的输出油转速为：500÷35≈14.3（r/min），其余类推。

六、本机输出轴轴径公差为h6，与其配合的联轴器、皮带轮、链轮等，应采用温差法装配或利用轴端螺孔压装，不得采用锤击强行装配，以免损坏内部机件。

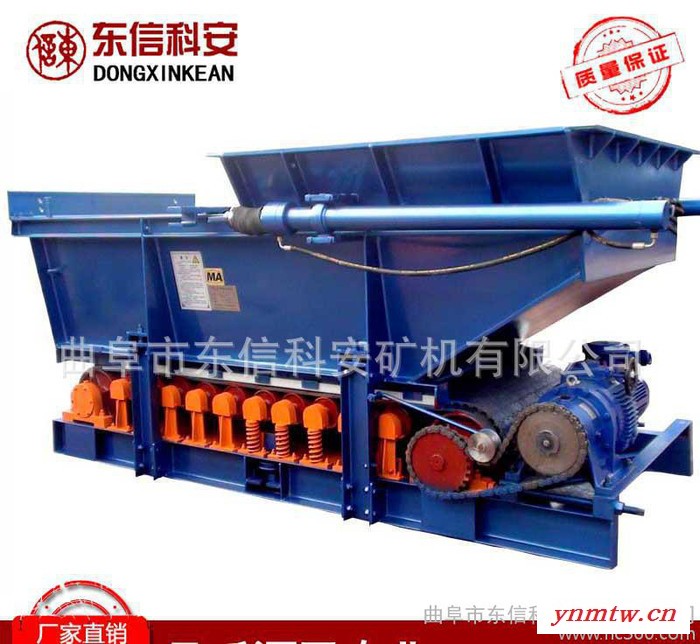

给煤机结构图

技术参数
功率：7.5KW 输入转速：1500r/min 电压：380/660V 重量：270KG
本驱动装置可以用于以下规格型号的带（甲带）式给煤机

规格型号	功率kw	电压 V	最大给料量t/h	最大带速m/s	外形尺寸mm	重量kg
GLD800/5.5/S	5.5	AC 380 AC 660	800	0.48	长2953 宽1266 高1655	3700
GLD800/5.5/B
GLD1200/7.5/S	7.5		1200	0.72	长2953 宽1266 高1655	3720
GLD1200/7.5/B
GLD2000/7.5/S	7.5		2000	0.72	长3468 宽1466 高1811	4200
GLD2000/7.5/B
GLD3300/11/S	11		3300	0.99	长3468 宽1466 高2295	5200
GLD3300/11/B
GLD4400/11/S	11		4400	1.5	长3570 宽1712 高2395	6200
GLD4400/11/B

安装说明

给料机可整体安装，也可分体安装。整体安装时，先将连接段安装于煤仓口，再将给料机整体吊装与连接段用螺栓连接。对于外连接式连接段，也可先将连接段与给料机连接，再整体吊装与煤仓口连接。

分体安装时，先将连接段安装在煤仓口，再安装可拆分的导料槽，然后安装托架等其它部件；

给料机有两种固定方式，悬挂式和支撑式，为了维修方便，推荐采用悬挂式。采用悬挂式时，连接段本身可以作为受料端的悬挂结构，要求矿方预埋卸料端悬挂钢板或吊环。卸料口上部的角钢可以承受悬挂力，现场应把悬挂槽钢、角钢或其它结构和此角钢焊接或用螺栓连接在一起；采用支撑式时，用户可以从给料机的下面支撑，给料机底部的两件20#的槽钢可以承重，用户在下面装设的支承件和此槽钢可以用联接件联接，也可以焊接。

包装方式

简易包装

用途/应用领域

转臂同轴行星摩擦无极变速机总成广泛应用于带式给煤机、甲带式给煤机、甲带式给料机。适用于各种品牌型号的给煤机！

产品图片

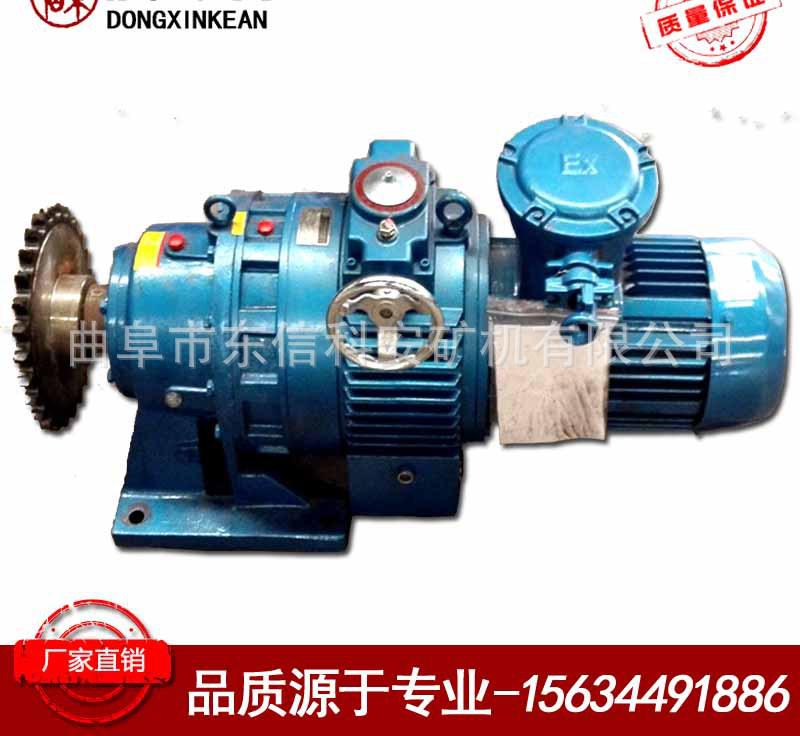

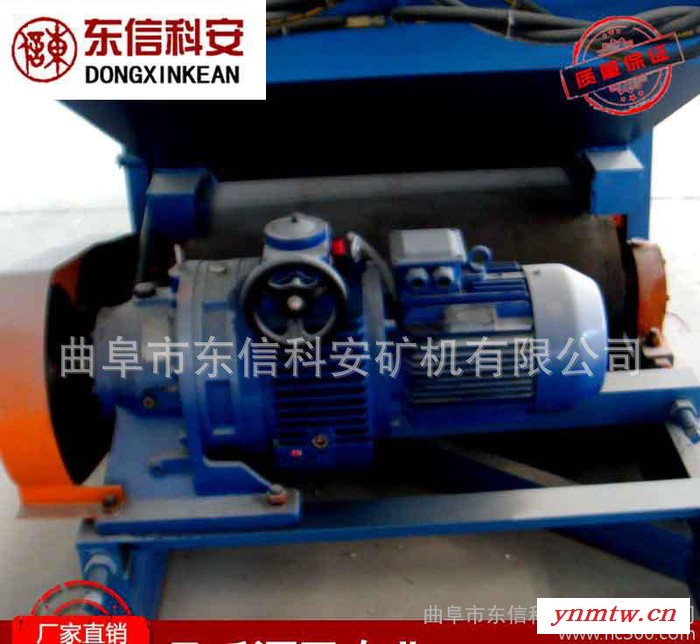

减速机总成
