品牌：捷红昌
电源输入：AC12VAC20V两组电压
通讯接口：UART，开关信号
起订：1套
供应：999套
| 电源输入 | AC12VAC20V两组电压 |
|---|---|
| 通讯接口 | UART，开关信号 |
| 操作温度 | -20~+85 |
| 功能显示 | 高亮数码管 |
| PCBA尺寸 | L145xW115xT35mm |
| 工作电压 | 24V |

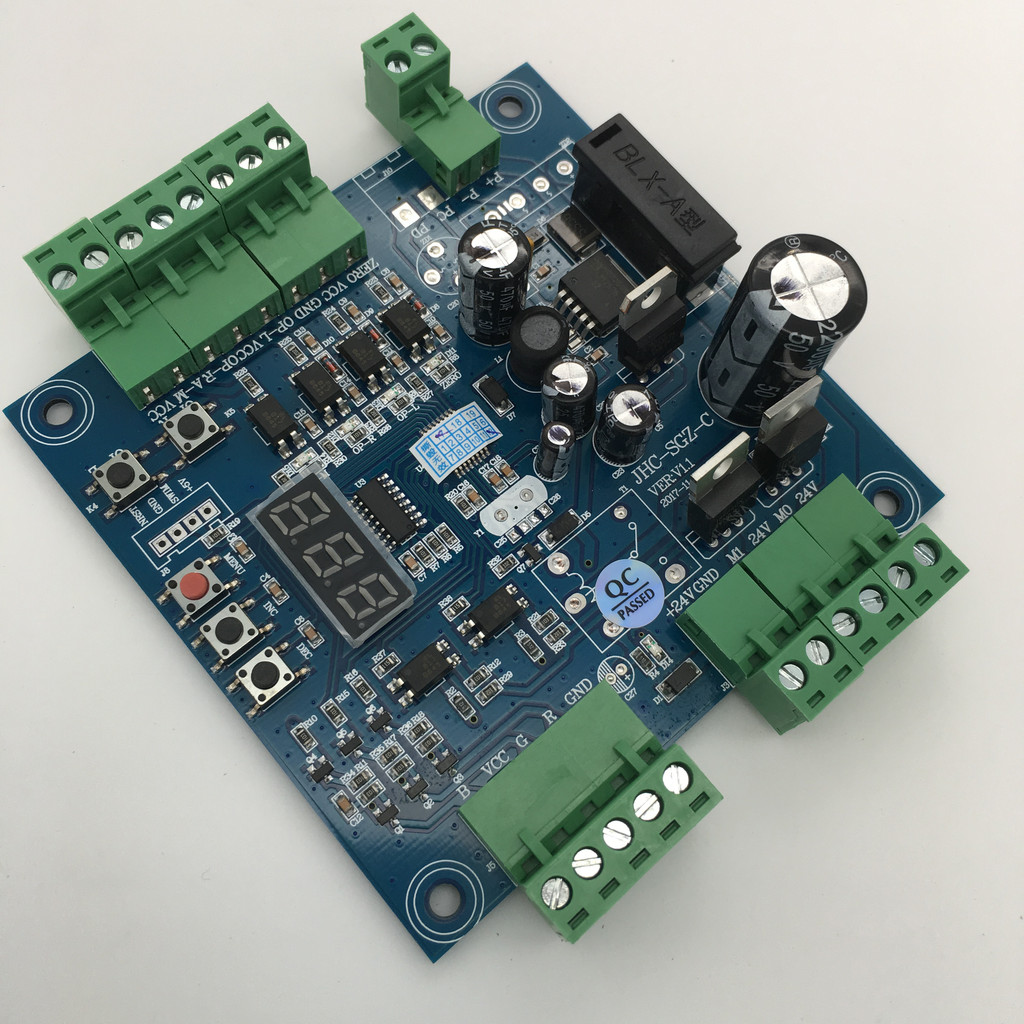

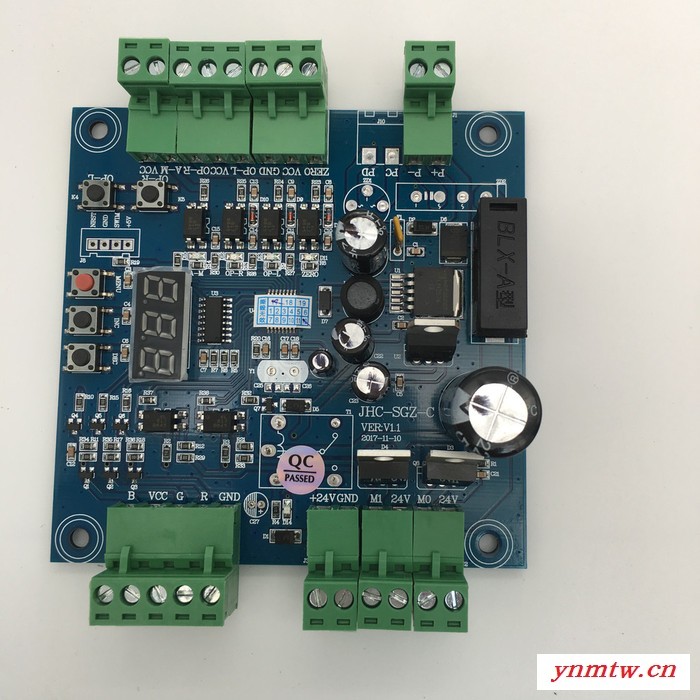

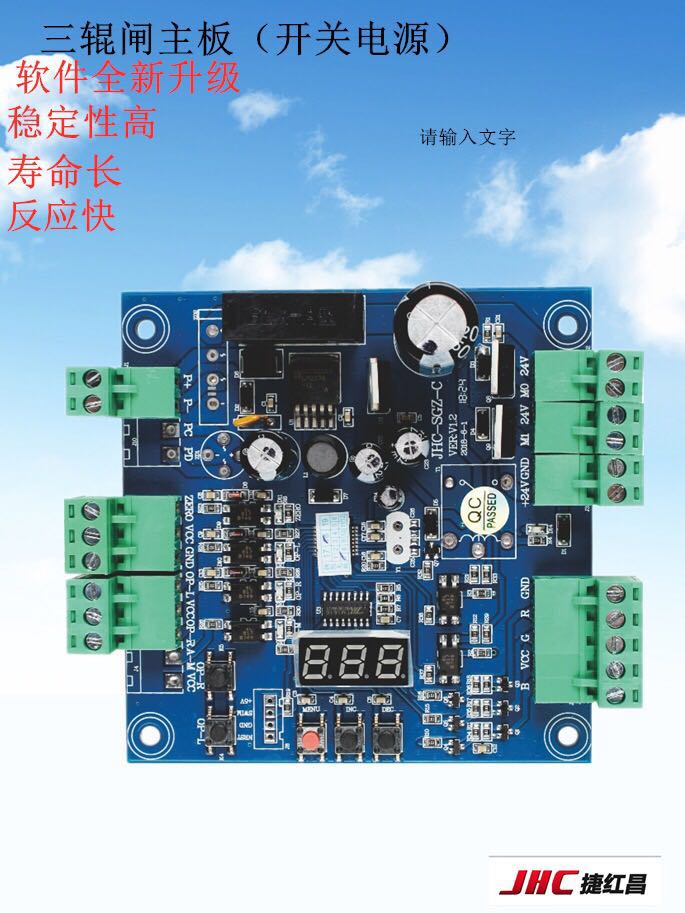

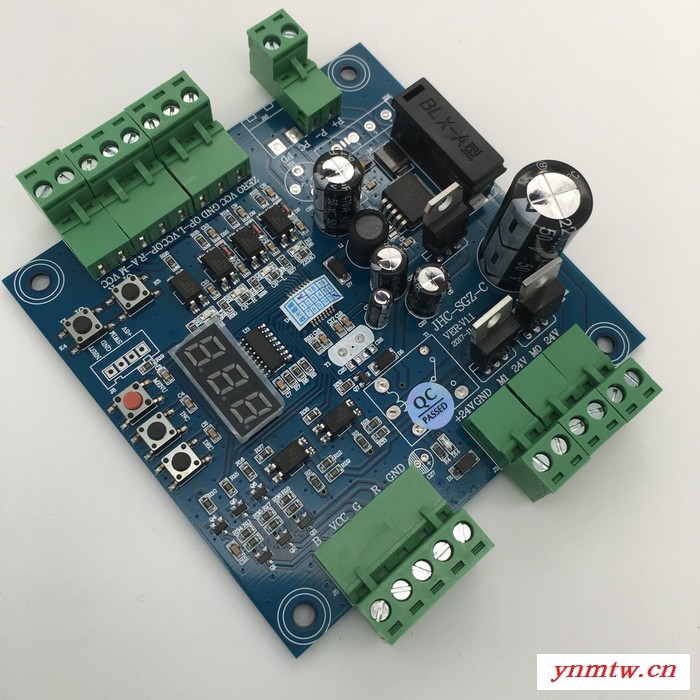

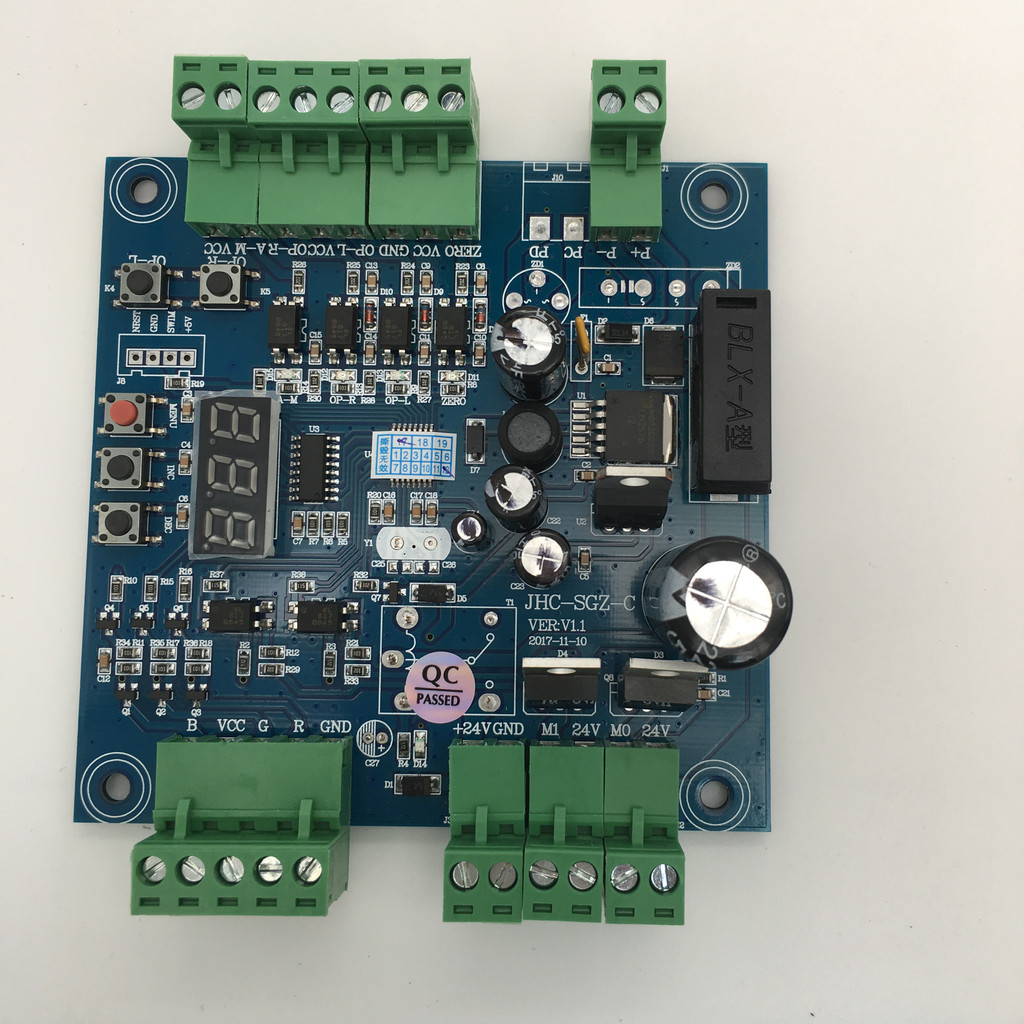

| 种类 | 三辊闸控制器 |
| 品牌 | 捷红昌 |
| 型号 | JHC-SGZ-C |
| 加工定制 | 是 |

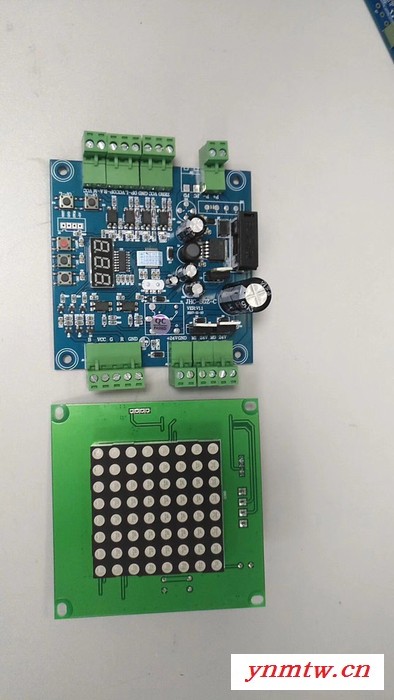

LED款三辊闸参数说明
菜单设置说明

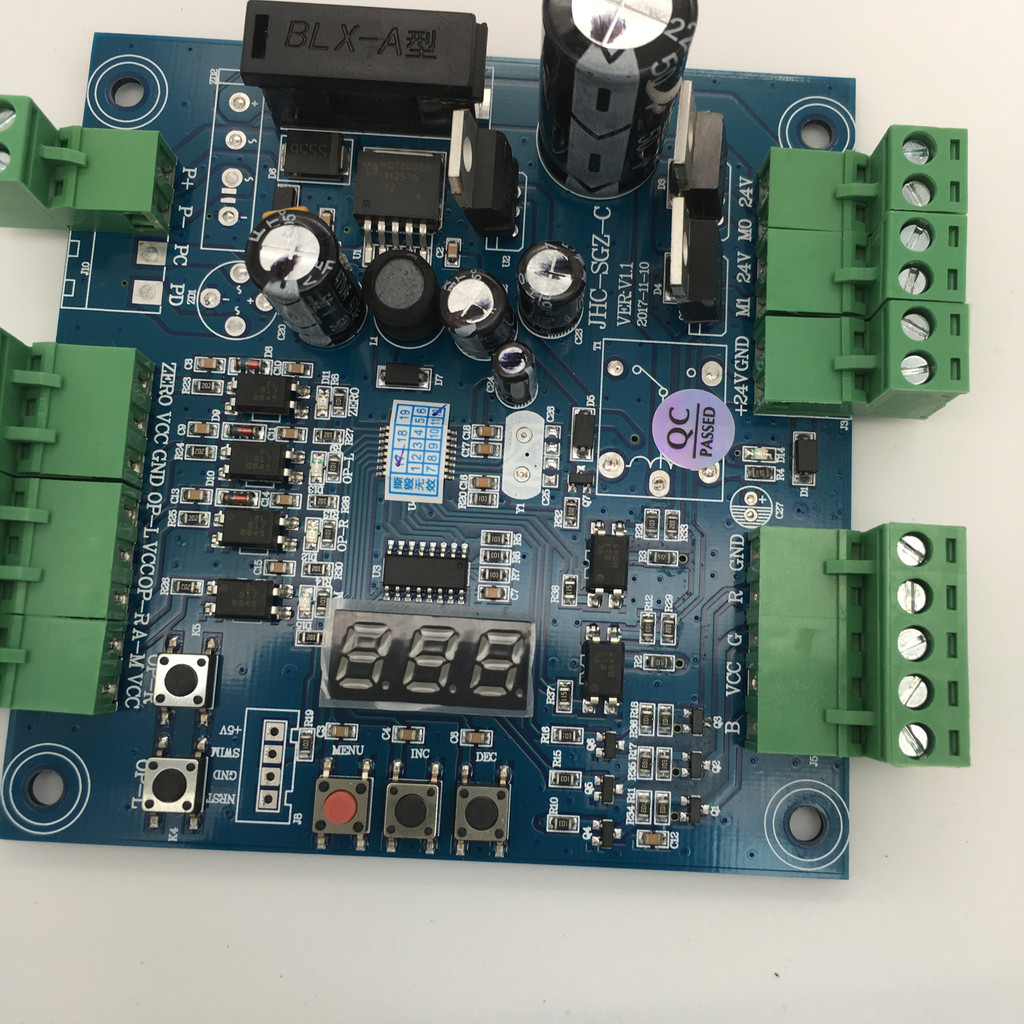

控制板按键：“MENU”菜单键、“INC”上/加键、“DEC”下/减键三个操作按键。
各功能键功能说明：
“MENU”键：1：在待机界面中长按此键可进入系统菜单:2：在系统菜单界面，选择相应菜单后按该键进入该菜单参数设置界面:3：在菜单设置完毕后按此键保存参数并退到系统菜单界面。
“INC”键：向上翻选择系统菜单和设置参数时+1的功能
“DEC”键：向下翻选择系统菜单和设置参数时-1的功能
NOTE:在系统菜单和菜单设置界面，在5秒内无按键操作，系统自动退出菜单到待机界面。
例如要更改闸机通道通行时长操作：
1、长按“MENU”键进入系统菜单，用“INC”、“DEC”键分别向上和向下翻选中“F 01”菜单（菜单说明见下）。
2、按“MENU”键进入通道时长设置界面。
3、用“INC”、“DEC”键分别向上和向下加减参数值。
4、设置完成后，按“MENU”键保存。
5、退出菜单：将菜单翻选到“F 10”菜单，按“MENU”键手动退出菜单或5秒不操作按键自动退出菜单。
三棍板参数设置说明：
控制板上电后LED屏上显示<Run>。
A. 系统菜单说明： 1. “F 0 1”：设置通道通行时长。在该设置时长内人通过闸机后时长自动清零，若无人通行，时间到闸机自动关闸。（系统默认5秒）
2. “F 0 2”允许和禁止通道通行。0：左右开闸全部禁止。1：全部允许。2：左开闸禁止，右开闸允许。3：右开闸禁止，左开闸允许。（默认全部允许）
3. “F 0 3”闸机工作模式。0：自由通行（转闸上常用） 1：掉电落杆（默认掉电落杆）
4. “F 0 4”记忆功能。开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。“禁止”则为一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。（默认禁止）
5. “F 0 5”反复开闸关闸测试，主要用于测试闸机控制板稳定性和老化测试。
Note :在测试模式，按MENU键退出测试
6. “F 0 6”
LED工作设置。1：闪烁模式，（主板默认设置为0）；0：常亮模式。
7．“F 07”
恢复出厂设置。主板所有参数恢复到出厂设置。显示---
8.“F08”
退出菜单。或5S内无按键操作自动退出。显示E--
