品牌：陕西奇力达
测量范围：0~100000m
**度：100（mm）
起订：1台
供应：1000台
| 测量范围 | 0~100000m |
|---|---|
| 精确度 | 100（mm） |
| 尺寸 | 580X540X900（mm） |
| 电压等级 | 高压电缆110千伏以上 |
| 绝缘材料 | PVC |
| 类型 | 一体化测距定位仪 |
| 线芯材质 | 铝芯 |
| 品牌 | 陕西奇力达 |
| 型号 | QLD-400 |
| 加工定制 | 否 |
| 外表材质 | PVC |

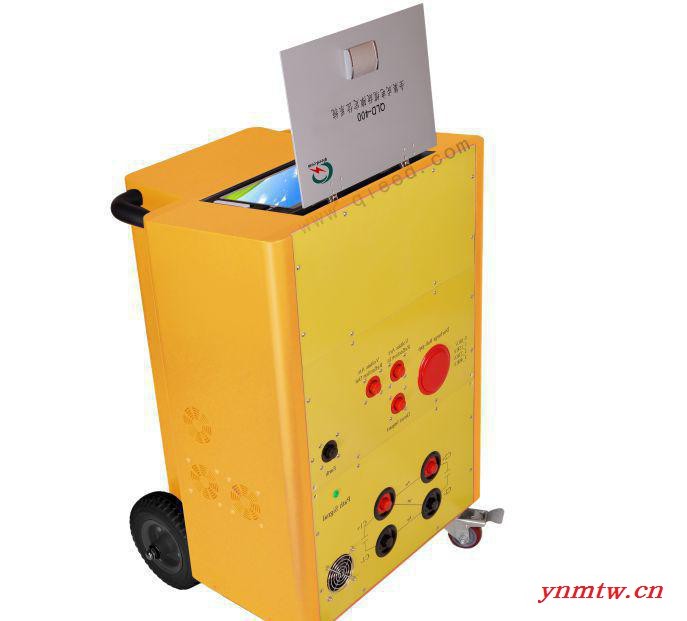

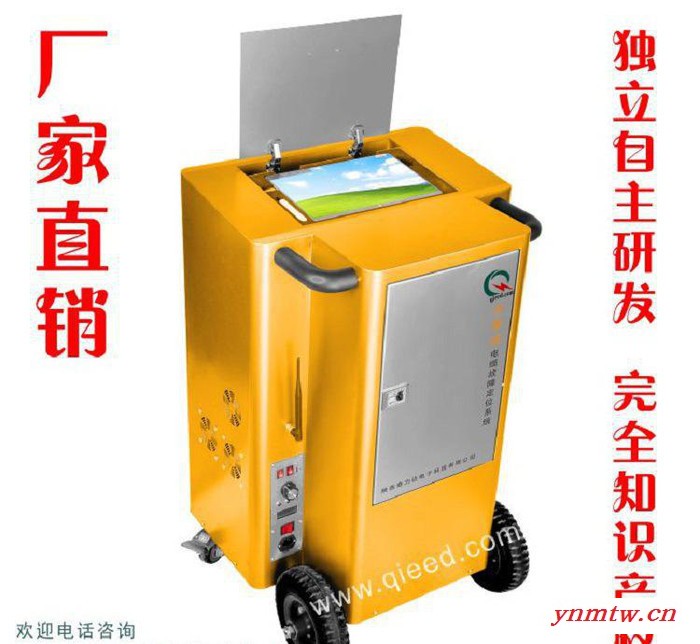

QLD-400手推车一体化电缆故障定位系统是我公司长期致力于电缆测试领域潜心研究，总结现场经验，将传统分体式电缆故障测试仪全集成、完全一体化的电缆故障测试定位系统。该系统电缆故障预定位、路径测量、埋设深度、精确定位一气呵成，真正使电缆故障测试走向了轻型、便捷、简单、高效、安全的道路。整套测试系统广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门保障安全供电的必备设备。
手推车一体化电缆故障定位系统特性

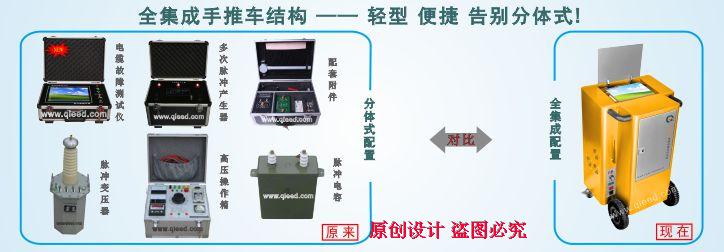

u 手推车一体化结构——将传统电缆故障测试仪主机、多次脉冲产生器、路径仪、脉冲变压器、高压操作箱、脉冲电容等六大件功能融合，真正实现了轻型、便捷！

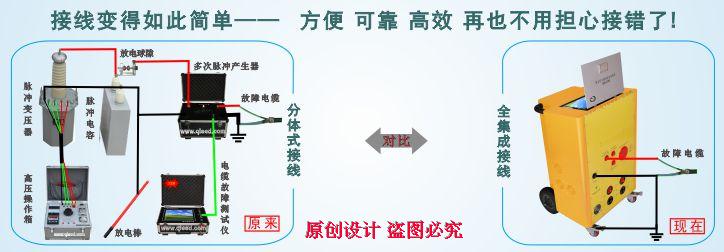

u 接线简单，方便可靠——仪器只留3个输出接口。避免了传统仪器因繁琐接线导致无法测试甚至损坏仪器的可能。
u 测距方法全面——低压脉冲法，高压冲闪法，弧反射法三种测距方法。
u 测距软件支持多相波形对比——可以对多达12条波形进行同屏对比，极易发现隐含故障点。
u 一键测距——无需分析波形，只需点击自动测距按钮，直接得到电缆全长和故障距离。
u 支持远程测试服务——如果测试现场遇到问题，通过本设备可以与本公司的远程服务中心联机，实现远程协助测试，实时解决客户在测试中遇到的各种疑难问题。
u 高压遥控操作，安全放心——仪器自带安全放电机构。遥控开关机，遥控安全放电，避免用户直接手动操作高压而带来的潜在危险。同时LCD液晶屏监测放电过程。

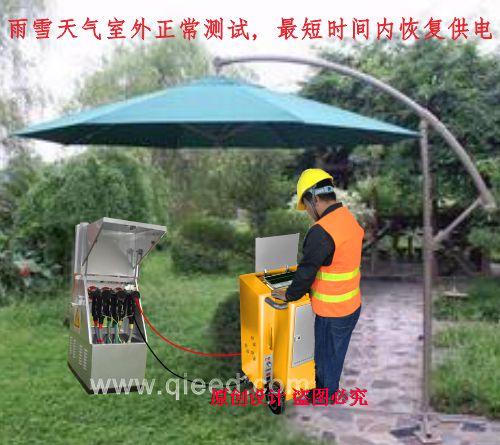

u 雨雪等极端天气室外仍可正常测试——无气候条件限制，能够在最短时间内恢复供电。
u 大屏幕电容触摸屏—-良好的用户使用体验，windows 系统，配有集成化电缆故障测试软件，全中文菜单，具有强大的数据处理能力和友好的人机交互界面。
u 现场全程测试无需220V电源——设备内置充电电源，支持4小时,连续高压冲击操作。

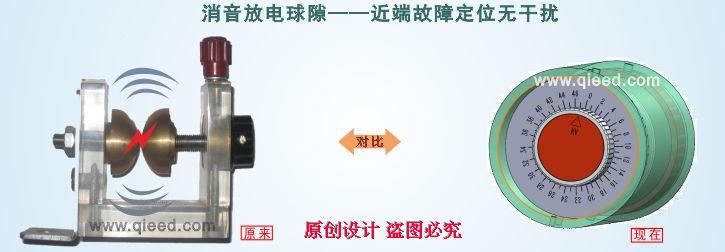

u 消音放电球隙——放电电压在0~40KV范围内可调，调节精度1KV，密封消音的特性保证近端故障也能方便定位。满足各种高低压电缆的测试要求。
u 高低压电缆故障通用——多种C/V配置即保证不对低压电缆造成二次损坏，又能很好解决高压电缆的接头进水故障，输出电压0~40KV可调。
u 可靠的固态硬盘——海量固态硬盘支持多达上亿波形的存储,系统速度快，抗振性好。
u 高分辨率支持——采用最新的FPGA+NAD并行采样技术，实现高达450MHz的采样频率。
u 内置自动匹配路径发射机——内置10W自动输出阻抗匹配路径发射机。
| QLD-400特性配置 | 400A | 400B | 400C | |
| 手推车式一体化结构 | ★ | ★ | ★ | |
| 接线简单 | ★ | ★ | ★ | |
| 测距技术 | 多次脉冲技术 | — | ★ | ★ |
| 低压脉冲技术 | ★ | ★ | ★ | |
| 高压冲闪技术 | ★ | ★ | ★ | |
| 测距软件多波形同屏对比 | 3 波形对比 | 6 波形对比 | 12 波形对比 | |
| 一键测距 | — | ★ | ★ | |
| 远程测试服务 | ★ | ★ | ★ | |
| 高压遥控操作 | — | — | ★ | |
| 雨雪天气可测试 | ★ | ★ | ★ | |
| 大屏幕电容触摸屏 | ★ | ★ | ★ | |
| 现场测试全程无需220V电源 | — | — | ★ | |
| 消音放电球隙 | ★ | ★ | ★ | |
| 高、低压电缆故障通用 | ★ | ★ | ★ | |
| 固态硬盘 | ★ | ★ | ★ | |
| 高采样频率 | ★ | ★ | ★ | |
| 内置自动匹配路径发射机 | ★ | ★ | ★ | |
| “★”代表有此功能，“—”代表无此功能 | ||||
手推车一体化电缆故障定位系统适用场所
手推车一体化电缆故障定位系统测试范围
l 可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
l 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
l 可测量长度已知的任何电缆中电波传播的速度。
l 可测量电缆故障故障性质、测试电力电缆埋设路径、埋设深度及故障点精确位置。
手推车一体化电缆故障定位系统性能指标
2 故障预定位测试方法：低压脉冲法，高压冲闪法，弧反射法
2 显示方式：大屏幕电容触摸屏
2 操作方式：全天候触摸屏
2 存储：固态硬盘
2 采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz，450 MHz（自适应脉宽）
2 测试最长电缆：100km
2 测试最短电缆(盲区)：无盲区
2 测试误差：系统相对误差±0.5%
2 精确定点误差：±0.2m
2 放电电压阀值范围：0~40KV，调节精度：1KV
2 供电方式：内置大容量电池及220V交流电源
2 待机时间：连续使用4小时左右
2 远程服务支持：4G无线上网
2 工作环境温度：-35℃～+45℃；相对湿度：RH≤85%（25℃）；海拔高度2000米。
2 外形尺寸：580mm X 540mm X 900mm
2 重量：40Kg
