品牌：华创至诚
产地：北京
产品名称：机房机柜微环境监控系统
起订：999套
供应：999套
发货：10天内
| 产地 | 北京 |
|---|---|
| 产品名称 | 机房机柜微环境监控系统 |
| 适用范围 | 机房机柜 |
| 售后服务 | 保修一年 |
| 品牌 | 华创至诚 |
| 型号 | HC3008 |
| 加工定制 | 是 |
机房机柜微环境监控系统综述
该系统采用了可视建模技术，实现了仿真数据中心实际的机柜摆放、机柜内设备摆放和相关属性。根据机柜的真实环境配置温湿度传感器、烟雾探测器、门磁、门锁、新风机、空调压缩机等，专用于监控机柜内各项环境及各项电力参数，实现了用户对机柜内微环境的远程管理，保障了网络和信息的安全。

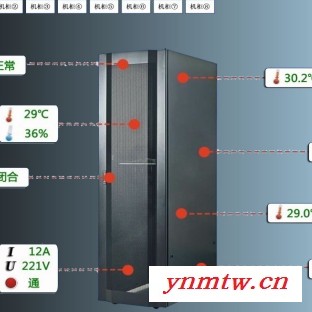

机柜监控示意图

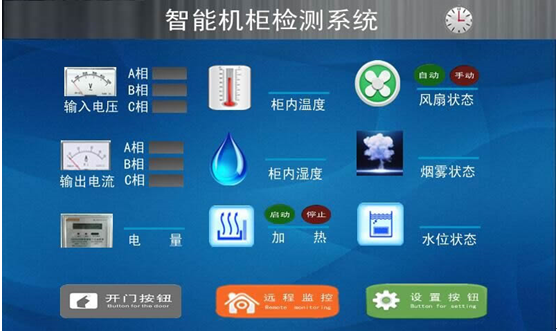

软件界面/用户界面（图）
??系统优势：??★ 数字化机柜内环境参数和机柜内设备用电数据，对机房内用户设备的运行环境实现精细化监控。
??★ 实时监测机柜内供电电压、电流、有功功率、无功功率、电能和频率，以及环境温度、湿度等，避免大环境合格局部环境超标现象危害到重要设备的安全。
??★ 灵活的策略管理，用户可对监测内容进行多种设置，系统根据用户策略自动处理事件。一旦超过预设的阀值，实现实时告警。
??★ 多种报警方式，该系统可通过短信、电话或声光等形式实时报警，提醒用户及时排查，以免发生故障。
??★ 采用全网路化的设计，实现远程管理，为管理员提供**便捷的访问方式。
??
方案设计与功能实现 ??方案设计 ??3.1.1本地监控方案本方案采用局域监控模式(可以在断网的情况下对机柜进行实时监控)。通过配备触摸显示屏、EHC-GJSYSTEM机柜微环境监控工作站、各类传感器。显示屏可直接连接到工作站实时显示机柜内环境参数。管理人员通过触摸显示屏进行监控、数据参数配置、历史记录机报警数据查询等。
产品特性：
CPU采用高性能的ARM-based 32-bit MCU M3处理器 STM32F207，
工作频率120MHz； u
256MB大容量NAND Flash存储器； u
BootLoader NOR Flash；u
1路10/100M 以太网接口，接上位机组网； u
1路USB接口，可用U盘更新固件； u
1路烟雾传感器输入接口； u
1路水浸传感器输入接口； u
4路温度传感器输入接口；
3路单相电压或1路三相电压输入接口；
3路电流传感器输入接口；
2路防雷状态检测输入接口； u
3路模拟量输入接口；
1路报警器控制接口； u
1路风扇控制接口； u
1路空调压缩机启动接口；
1路新风机启动接口；
1路RS485/RS232 UPS控制接口； u
1路RS485/RS232 TTL总线接口，用于连接GPRS等设备。
1路RS232输入输出接口，用于7寸液晶显示和触摸屏；
1路CAN总线接口，可用于上位机组网；
程序升级：
l 支持通过网络远程升级固件 l
支持通过U盘本地升级固件
触摸屏： l
7寸触摸屏显示，分辨率为800*480，界面美观，操作方便 l
待机页面：显示重要实时数据 l
机柜监测页面：显示所有实时数据，并可设置采集参数 l
继电器控制页面：控制DO输出状态 l
系统设置页面：设置系统IP地址、系统时间、服务器IP和端口等 l
导入导出页面：支持使用U盘进行配置文件的导入和导出 l
系统升级页面：支持U盘进行系统固件升级 l
综合分析页面：支持数据的查询和分析

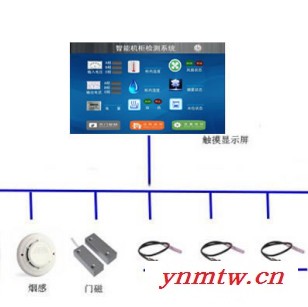

机柜微环境本地监控解决方案拓扑图
?功能实现
??机房环境动力监控系统一共有以下几种监控子模块：电力监测子模块、温湿度监测子模块、消防监测子模块、门磁监控子模块。
??3.2.1电力监测??监测对象：对机柜内供配电进行实时监测。
??监测实现：将为机柜供电的线路与EHC-GJSYSTEM机柜微环境监控工作站智能采集单元相连。这样主机**可以实时的监控供电的电流，电压等。
??监测内容：实时监测机柜内电流、电压、电量。
??3.2.2温湿度监测??监测对象：对机柜内重要区域的温度、湿度进行实时监测。
监测实现：将温湿度传感器，接到EHC-GJSYSTEM机柜微环境监控工作站的测温回路上。
监测内容：实时显示温湿度传感器所在位置的温度、湿度变化情况。
??3.2.3消防监测??监测对象：对机柜内的烟雾进行监测。
??监测实现：在机柜上布置烟雾传感器，通过4芯电源线连接到EHC-GJSYSTEM机柜微环境监控工作站智能采集单元，当机房出现火警时，系统会立即报警，通知机房管理人员。
??监测内容：监控各区域烟雾报警状态。
??3.2.4门磁系统??监测对像：对机柜门实施开关进出管理并实施远程**。
??监测实现：通过加装门磁传感器，将其连接到EHC-GJSYSTEM机柜微环境监控工作站智能采集单元的接口上，实现监测当前门的状态并实施远程**或输入密码开门。
??监测内容：实时监视门的开关状态、远程或密码**。
