品牌：众拓机器人，BAHR
品牌：BAHR
型号：ELT/ELK30、40、60、80、80S、100
| 品牌 | BAHR |
|---|---|
| 型号 | ELT/ELK30、40、60、80、80S、100 |
| 型号：ELT/ELK30、40、60、80、80S、100、125直线定位单元(左右旋丝杠驱动或独立轴驱动 | 滑行轨迹：直线导轨 | 品牌：BAHR |
| 种类：滑动导轨 |

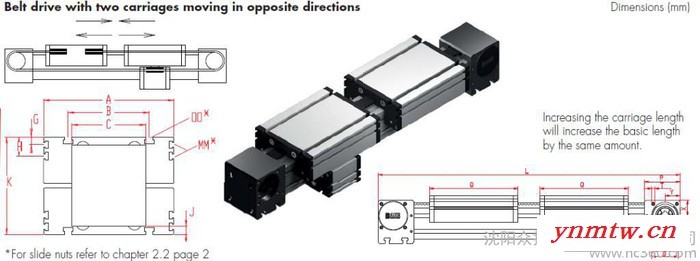

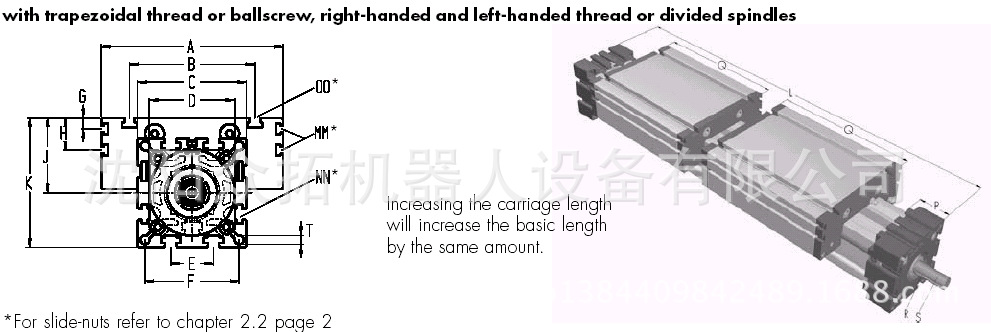

ELT/ELK30、40、60、80、80S、100、125直线定位单元(左右旋丝杠驱动或独立轴驱动)
型号 | 基 长 L | A | B | C | D | E | F | G | H | J | K | MM for | NN for | OO for | P | Q | R | S | T | 基重kg | kg/100㎜ |
?×L | |||||||||||||||||||||
EL30 | 120 | 70 | 56 | 42 | 40×1 | 13 | 35 |
|
| 26 | 47 |
| M6 | M6 | 18 | 82 |
| 5×15 | 4.2 | 1.1 | 0.16 |
EL40 | 175 | 100 | 66 | 58 | 48×1 | 18 | 47 |
|
| 35 | 64 |
| M6 | M6 | 25 | 124 | 3×3×25 | 10×27 | 6.5 | 2.5 | 0.37 |
EL60 | 245 | 144 | 96 | 82 | 62×1 | 30 | 69 |
|
| 49 | 90 |
| M8 | M8 | 35 | 170 | 5×5×28 | 14×35 | 8.5 | 8.1 | 0.89 |
EL 80 | 285 | 170 | 117 | 102 | 80×1 | 40 | 88 | 10 | 30 | 70 | 121 | M6 | M10 | M10 | 45 | 195 | 6×6×40 | 18×45 | 8.5 | 15 | 1.48 |
EL 80S | 305 | 190 | 126 | 102 | 80×1 | 40 | 88 | 12.5 | 30 | 71 | 122 | M6 | M10 | M8 | 45 | 215 | 6×6×40 | 18×45 | 8.5 | 17 | 1.48 |
EL 100 | 410 | 230 | 155 | 130 | 110×1 | 50 | 112 |
| 30 | 90 | 155 | M10 | M10 | M10 | 55 | 300 | 6×6×40 | 22×45 | 10.5 | 32 | 2.00 |
EL 125 | 510 | 295 | 200 | 165 | 130×1 | 60 | 142 |
| 30 | 107.5 | 190 | M10 | M12 | M12 | 65 | 365 | 8×7×50 | 22×55 | 13.0 | 48 | 2.89 |
产品型号表示：
EL | T | 40 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 02200 |
1 2 3 4 5 6 7 8 9 10
位置1：丝杠类型，T—普通丝杠；K—滚珠丝杠。
位置2：导体截面30、40、60、80、80S、100、125
位置3：螺纹选择3—左右旋螺纹；4—独立轴
位置4：选择滑轨0—标准滑轨；1—不锈钢圆柱滑轨（仅30型）；2—带螺纹不锈钢圆柱滑轨（仅30型）
位置5：滑块选择
0—上滑块
1—上下滑块
滑块长度可按要求，滑块越长，负载越大。 两滑块连接在一起，其长度要增加24-48mm
位置6：选择轴0—右旋丝杠；1—左旋丝杠；2--双轴
位置7：选择螺纹
型号 | 普通丝杠 | 滚珠丝杠 | ||||
| 标准 | 可选 | 标准 | 可选 | ||
30 | 0--10×3 |
| 0--8×2.5 |
|
|
|
40 | 0--18×4 | 1--18×8 | 0--16×5 | 1--16×10 |
|
|
60 | 0--24×5 | 1--24×10 | 0--25×5 | 1--20×20 | 2--25×10 |
|
80 | 0--28×5 | 1--28×10 | 0--32×5 | 1--25×25 | 2--32×10 |
|
100 | 0--32×6 | 1--32×12 | 0--32×5 | 1--32×10 | 2--32×20 | 3--32×32 |
125 | 0--40×7 | 1--40×14 | 0--40×10 | 1--40×20 | 2--40×40 |
|
位置8：丝杠导程间距精度0—0.1mm/300mm(标准)；1—0.05mm/300mm；2—0.025mm/300mm
位置9：滚珠运行间隙选择0—0.04mm；1--<0.02mm；2—2%预紧力
位置10：导轨总长=基本长度+导轨行程
重复定位精度：普通丝杠：±0.2mm； 滚珠丝杠：±0.025 mm
