品牌：中盛电气
产地：江苏
额定电压：12KV
起订：1台
供应：999台
发货：15天内
| 产地 | 江苏 |
|---|---|
| 额定电压 | 12KV |
| 额定频率 | 50Hz |
| 结构形式 | 移开式 |
| 净重 | 430KG |
| 上市时间 | 2013年春 |
| 外形尺寸 | 1000*1500*2300 |
| 扬程 | 100m |
| 重量 | 450KG |
| 品牌 | 湖北中盛 |
| 型号 | ZSSGQH3 |
| 加工定制 | 是 |
| 打样周期 | 6-7天 |
| 质量认证 | ISO9001-2000 |

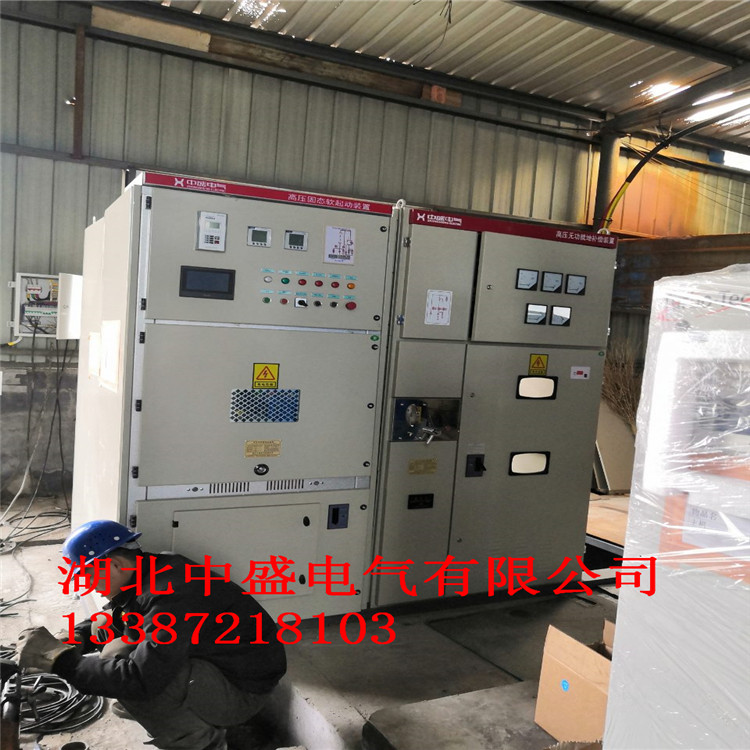

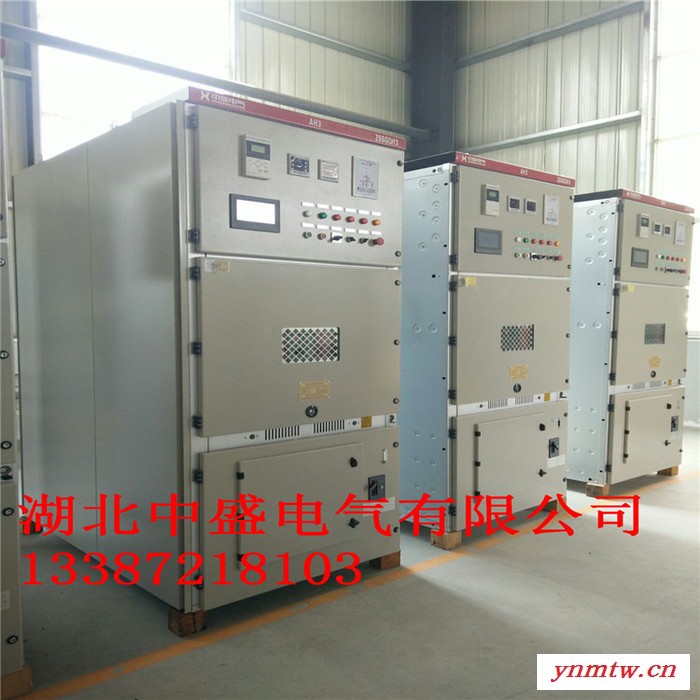

湖北中盛ZSSGQH3排污泵软起动柜_CPU控制系统的软启动生产厂家
技术支持：13387218103 微信号同 曾工 0710-2769108

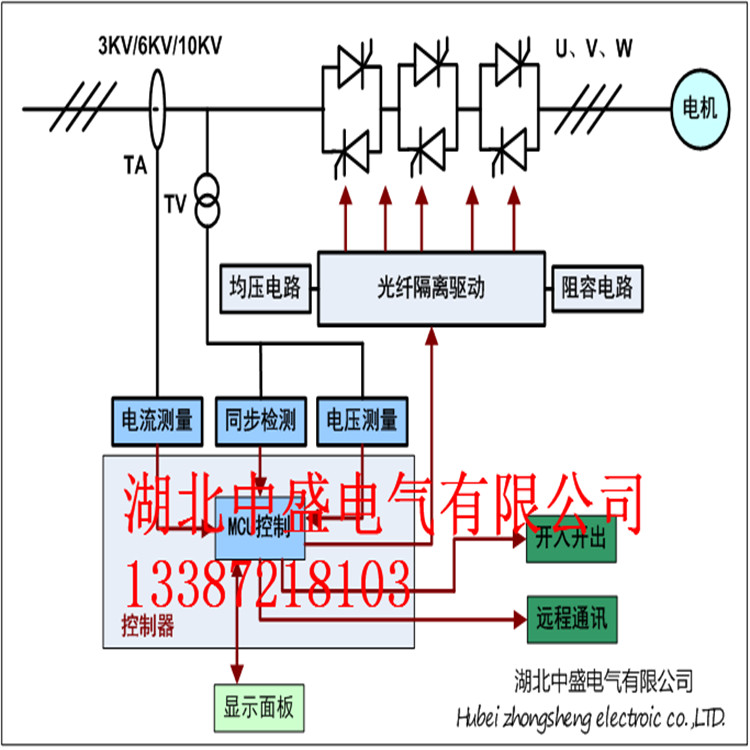

高压固态软启动装置检测到外部起动命令时，当微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压；均压电阻擎制可控硅电压，保证串联回路中每只可控硅电压相等。光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。

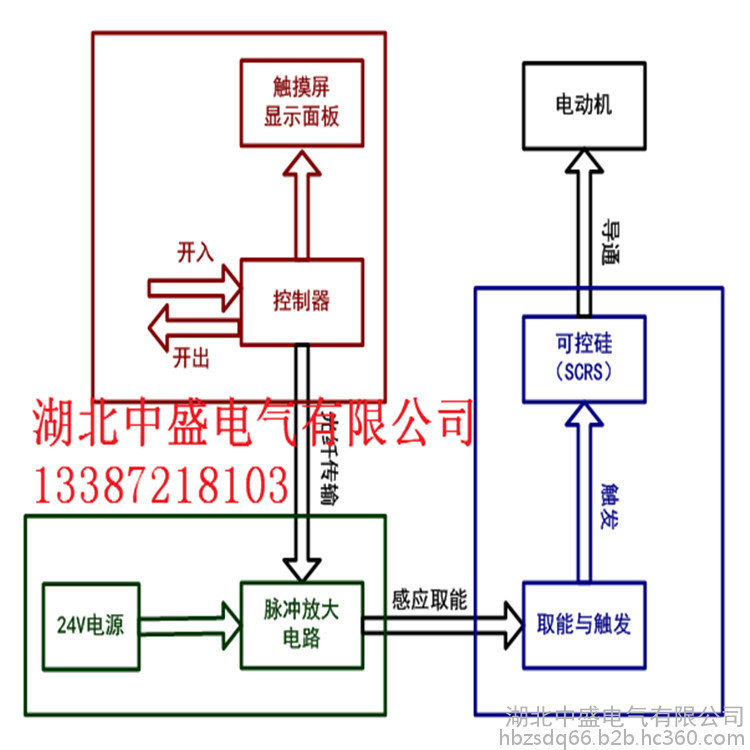

ZSSGQH系统排污泵软起动柜控制系统由微控制器、脉冲放大、取能触发三部分组成。
1）微控制器部分
微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。
显示屏选用触摸屏，内置菜单，可实现各项人机交互操作，包括参数设置，数据和状态实时显示等。触摸屏采用RS232方式与微控制器通讯，按照不同配置要求触摸屏可使用7寸、10.1寸等。
2）脉冲放大部分
微控制器输出触发信号，通过光纤线传输到脉冲放大板，脉冲放大板功能是将24V直流电源调制成高频脉冲电流，用于可控硅的取能触发。触发信号的光纤传输实现了微控制器和脉冲放大部分的电气隔离。
3）取能触发部分
高频脉冲电流通过脉冲变压器时，二次侧可感应出高频脉冲电流，将高频脉冲电流调制成脉冲电压触发信号后，用于可控硅触发**终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。
