智能变电站监控系统 配电室环境监控系统

 环境系统

主要包括：空调、新风机，漏水（漏油）、温湿度等。
1、精密空调：监测回风温度/湿度等参数，压缩机、风机、冷凝器、加热器、加湿器、去湿器等部件的状态，控制空调的启停，调节温度和湿度。
2、普通空调：通过对其控制电路的分析，可实现对普通空调的状态监测和启停控制。
3、新风机：新风机工作状态监测以及启停控制。
4、漏水（漏油）：监测精密空调、窗户、水管等附近漏水的发生，监测柴油发电机组等附近漏油的发生，并及时报警。

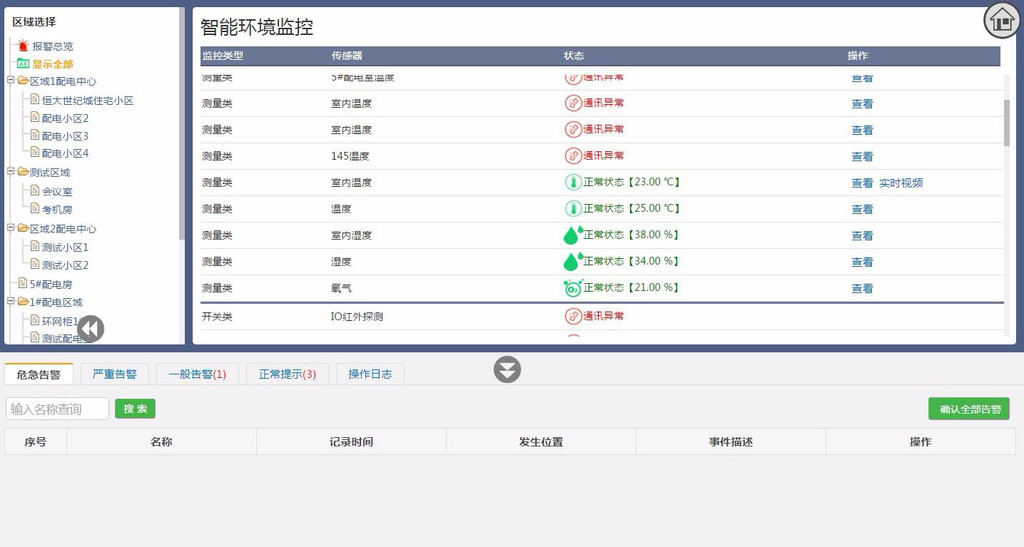

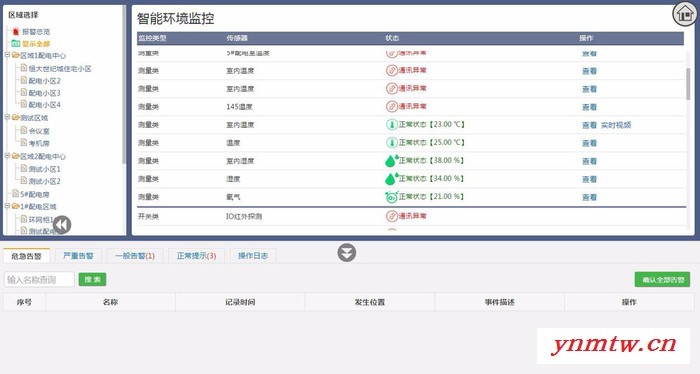

5、温湿度：监测各房间温湿度传感器所采集的温度和湿度数据，并越限报警。

 动力系统

主要包括：配电柜、开关、UPS、电源防雷器、直流电源、柴油发电机组等。
1、配电柜：监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等。
2、开关：监测各级回路的开关状态。
3、UPS：监测输入/输出电压、电流、频率、功率，蓄电池组的电压、后备时间、温度等参数，整流器、逆变器、电池、旁路、负载等部件的状态。
4、电源防雷器：监测电源防雷器的工作状态，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。
5、直流电源：监测输入市电状态，各部件的状态及参数，监测蓄电池组的电压、电流、温度、容量等参数。
6、柴油发电机组：监测发电机组运行状态以及输出电压、电流、频率、水温、油位、油压等参数，控制发电机组的启停。

主要包括：门禁管制系统、视频图像系统、防盗报警系统等。

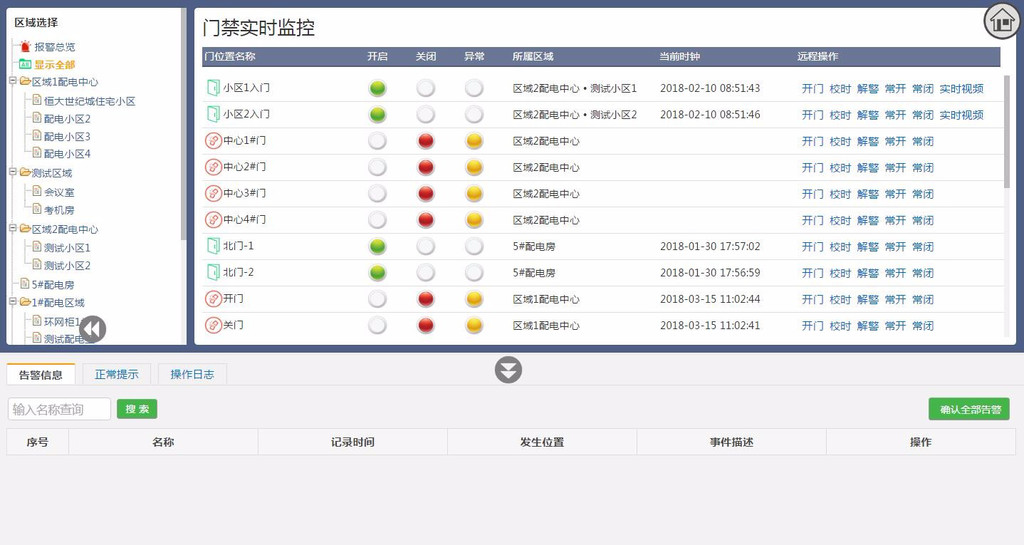

1、门禁管制系统：通过门禁控制器提供的协议或门禁管制软件来监测门的开关状态，刷卡开门时间、门区及卡号，记录和显示进出门统计资料。控制门的开关、门禁系统与CCTV系统联动对进出机房的人员进行自动录像等。

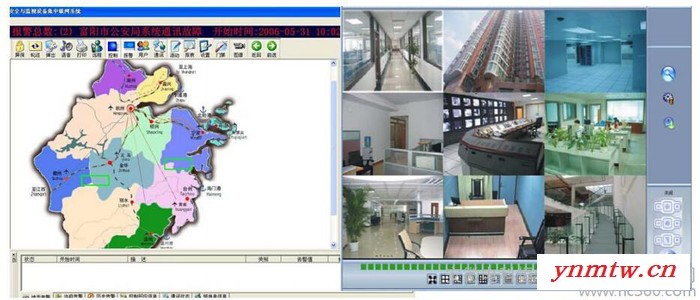

2、视频图像系统：图像监控采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面。对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的图像界面，十分方便。由于本系统将动力环境监控和图像监控合二为一，因而可以随意实现动力环境与图像的联动控制。一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。

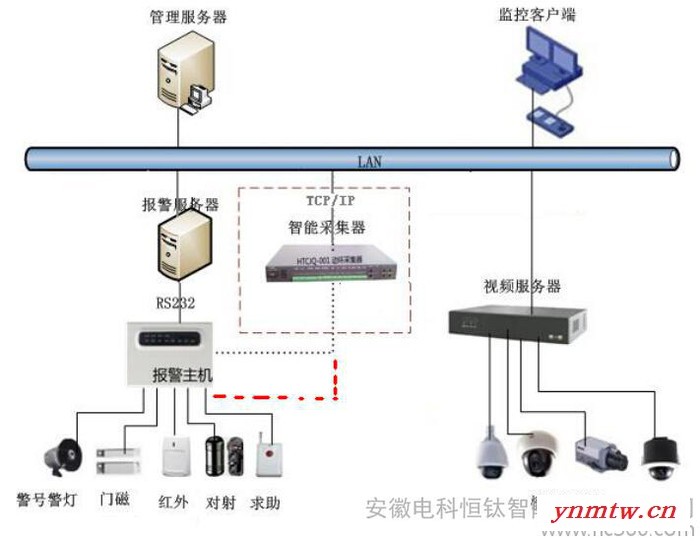

3、防盗报警系统：通过采集人体移动探测器、玻璃破碎传感以及其他防盗报警设备的报警信号，以监测机房保安防盗状况，发现报警立即发出通知，并启动其他相关防盗措施如启动警铃、开启灯光并录像等

 消防系统

通过采集消防控制器的报警信号或烟感探测器、温感探测器的报警信号，实时监测火灾状态。当有火警发生，监视系统以直观的画面显示报警信息并作报警通知，采取相应控制措施如打开机房门，并启停其他相关设备。

室内消防系统主要有室内消火栓系统、自动喷水消防系统、水雾灭火系统、泡沫灭火系统、二氧化碳灭火系统、卤代烷灭火系统、干粉灭火系统等。
