品牌：横河
分类：自动化成套控制系统
手动控制：在设备调试、检修阶段、以及PLC故障、自动操作失灵的紧急情况下，采用手动操作方式，可实现实现被控设备
起订：1套
供应：500套
| 分类 | 自动化成套控制系统 |
|---|---|
| 手动控制 | 在设备调试、检修阶段、以及PLC故障、自动操作失灵的紧急情况下，采用手动操作方式，可实现实现被控设备 |
| 保护和报警功能 | 1、硬件保护功能：充分利用断路器、软启动或热继电器等执行元件的保护功能对电动机实施短路、过载、缺相等 |
| 产地 | 四川 |
| 产品认证 | 3C认证 |
| 产品用途 | 水力发电厂（站）油压自动控制，压缩空气系统控制，压缩空气系统控制，供水系统控制 |
| 品牌 | 成都横河 |
| 型号 | HFJ系列水电站辅机控制系统 |
| 加工定制 | 是 |
| 额电电压 | AC380V/DC220V |
| 操作平台 | 触摸屏显示 |
HFJ系列水电站辅机控制系统采用高可靠性的可编程控制器（PLC）为核心组件，配以一系列专用模块，并配置固态控制器、软起动器或变频器控制电机，控制对象为水电站的公用设备（油、气、水）。该系统克服了传统辅机控制系统采用继电器、接触器回路的接线复杂，改造困难，维护工作量大，继电器、接触器接点容易烧坏，可靠性差等种种弊端，并满足远动和通信联网要求。适应现场空气湿度较大，灰尘较多等恶劣环境。可独立形成油控制系统、气控制系统、水控制系统，适用于新建或改扩建水电站的辅机控制系统。
系统适用范围：
各式水电站、
1．油压自动控制系统
水力发电厂（站）调速器、主进水阀（球阀、蝶阀、闸阀）、液压闸门油压自动控制。
2．压缩空气系统控制系统
水力发电厂（站）及工矿企业单位的高压、中压、低压贮气罐压力的自动控制。
3．压缩空气系统控制系统
水力发电厂（站）集水井、检修井、顶盖排水、厂内渗漏、坝段渗漏、坝基排水系统的自动控制。
4．供水系统控制系统
水力发电厂（站）技术供水、生活供水、消防供水系统的自动控制。
系统示意图
系统主要功能
★ 自动控制功能
1、 当操作选择开关置于“自动”位置时，控制系统具备“自动控制”功能。PLC根据被控设备参数（压力、油位、油温、水位等），自动启动或停止被控设备。
2、 采用位式控制和趋势控制相结合，是控制系统更加可靠。
3、 2台及以上的设备自动相互备用，工作设备故障或工作电源故障时，系统发出故障报警信号，同时同时投入备用设备。
4、 无论切换开关置于任何位置，控制系统检测设备运行状态信号、各种故障信号、都点亮柜上的指示灯，同时将信号输出，方便上LCU系统。
★ 手动控制
在设备调试、检修阶段、以及PLC故障、自动操作失灵的紧急情况下，采用手动操作方式，可实现实现被控设备的启、停控制。在手动方式下，远方计算机监控系统无效。
★ 数据信号采集和处理功能
数据信号采集采用开关量信号和模拟量信号两种方式，两种方式相互校验、互为备用。采集信号主要有水位、流量、压力、温度。模拟量信号一般采用2线制4~20mA接入PLC的模拟量输入模块，经A/D转换、数字滤波和标度变换等处理得到系统实际值；开关量检测信号采用无源接点方式接入PLC的开关量块，经过软件去抖动、软件滤波等相关处理后获得开关量信号。
★ 数据显示、查询和参数设置功能

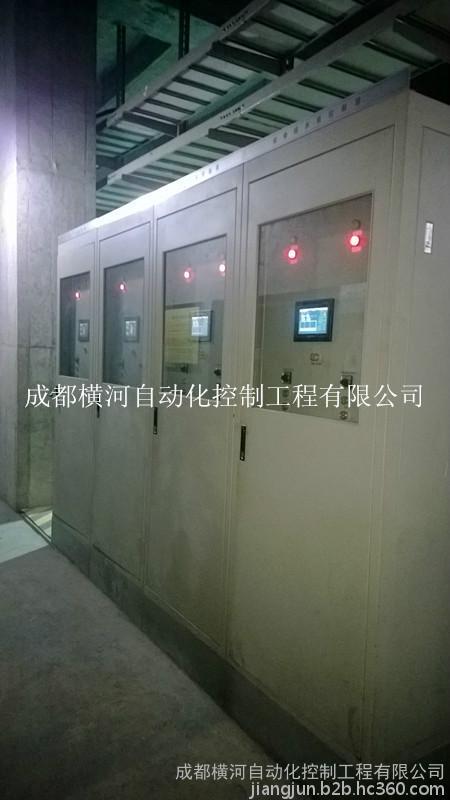

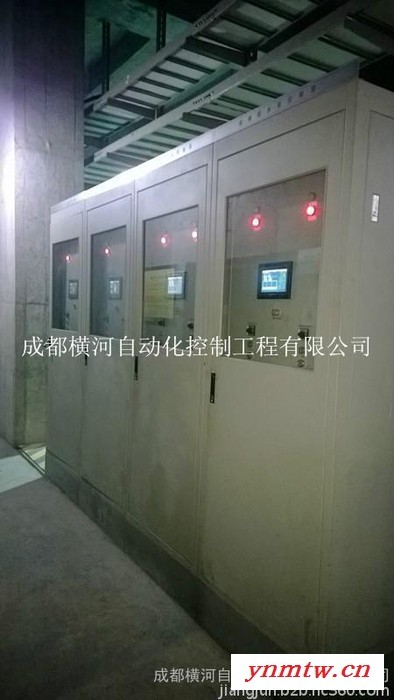

在控制屏柜上，设置电源指示灯、各设备的运行状态及故障信号指示灯，设置一个与PLC配套的液晶触摸显示屏，实时显示被控参数（水位、流量、油位、压力、温度等），查询故障信息、系统运行参数、设备操作事件等数据，设置修改设备控制参数等
★ 保护和报警功能
1、 硬件保护功能：充分利用断路器、软启动或热继电器等执行元件的保护功能对电动机实施短路、过载、缺相等完善保护
2、 软件保护功能：PLC软件具有故障自诊断功能，对PLC模块故障、通讯故障、检测回路断线等故障及时判断，通过PLC及时报警，音响信号延时自动复归。
★ 通信功能
可与上位机之间采用标准化的总线网络通讯方式，（根据不通PLC，采用不通的通讯协议，包括：MB、MB+、Modbus TCP/IP、Profbus、CANOpen等），通讯介质采用电缆或光纤等方式；现场控制柜带有便携式计算机接口，方便现场程序下载和调试。
订货注意事项
1、 根据不同现场情况、装机容量每种控制对象功能均有不同。
2、 特殊要求时请注明！
3、 订货时请与我公司签订需要的技术协议书，以上主要功能可选，仅作用户参考！
