品牌：百睿教仪
型号：YW-A01
产地：上海
起订：1个
供应：888个
| 型号 | YW-A01 |
|---|---|
| 产地 | 上海 |
| 额定电压 | 380V/220V |
| 外形尺寸 | 1550×650×1800mm |
| 执行质量标准 | 国标 |
| 品牌 | 百睿 |

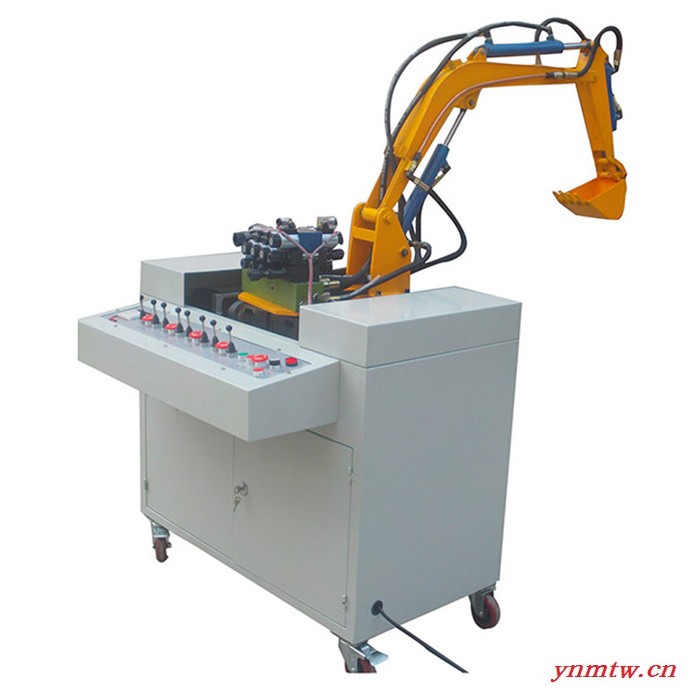

YW-A01型液压挖掘机仿真实训台 一、实验项目 1、液压传动各元部件结构及工作原理观摩、拆装实验。? 2、液压挖掘机械演示控制实验。 3、PLC软件仿真演示及控制实验。??????????? 4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。 二、实验内容 1、液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析；???????????????? 2）液压控制系统原理的学习与分析。 2、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；???????????????? 2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；??????????? 4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；????????????????????? 2) PLC编程软件的学习与使用； 3) PLC与计算机的通讯、在线调试；????????????????????? 4) PLC在液压传动控制中的应用以及控制方案的优化。。 三、性能与特点 1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数 电机型号：??? ?功率：1.5KW???????转速：1420r/min
油泵型号：vp12-08? 额定压力：7Mpa????? 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
