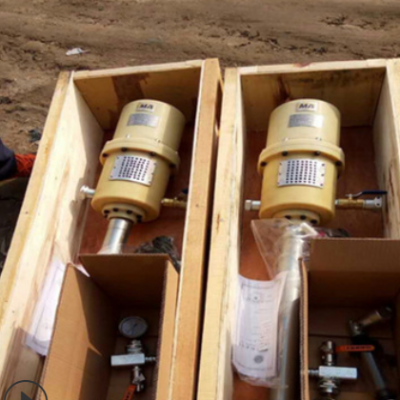

ZBQ27/1.5气动注浆泵
客服18253746221
ZBQ27/1.5气动注浆泵为原QB152型便携式注浆泵，该泵壳体分为和两种，该泵具有单液和双液两种形式.主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中,用于注浆堵水,填充空隙,破碎岩层的注浆固结,锚索注浆；还用于公路、铁路路基翻浆等局部缺陷,以及软地基处理；在抗洪抢险中排除地下隐患.该设备具有体积小、重量轻,使用可靠,在易燃、易爆、温度变化较大的场所,均可以使用.
一、产品简介
（简称注浆泵）由济宁万达机械设备有限公司生产主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于公路、铁路路基翻浆等局部缺陷，以及软地基处理等。
该注浆泵体积小，重量轻，便于拆卸、使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以使用。
二、基本性能参
2.1形式：
注浆泵为柱塞式往复式单液注浆泵
2.2型号
ZBQ—27/1.5
主参数：0.5Mpa下排浆流量（L/min）/排浆压力（Mpa）
特征代号：动力源类型：Q—气动
类型代号：煤矿用柱塞注浆泵
2.3基本参数
项目 | 单位 | 参数值 | ||
产品型号 | ZBQ-27/1.5（基本型） | ZBQ-27/1.5（增压型） | ||
工作气压 | MPa | 0.2~0.8 | ||
排浆压力 | MPa | 4 | 8 | |
排浆流量 | L/min | 27 | 13 | |
往复次数 | 次/分 | 148 | 148 | |
耗气量 | m3/min | 0.5 | 0.5 | |
排浆缸基本参数（内径x行程） | mm | 50x100 | 33x100 | |
噪声 | 声功率级 | dB(A) | ≤108 | |
距离1m的声压级 | dB(A) | ≤92 | ||
使用温度 | 。C | -15℃~60℃ | ||
外形尺寸 | mm | 1100x207x330 | ||
适用介质 | 水泥浆、乳化液、水、液压油等 | |||
整机机重 | Kg | 16 | ||
一、操作规程
1.保证气源无过多的水分和污物，保证气源有润滑系统。
2.气源管应先接通风管，吹净杂物，然后与注浆泵连接可靠。
3.先慢慢打开搅拌马达进气球阀，渐渐增大到适宜的搅拌速度，使浆料混合均匀，无团块，不过稠。注意及时清理桶角和边上凝固材料，以免掉入搅拌好的浆料中。
4.浆液搅拌好后，将注浆泵的进浆口浸到清水中，慢慢打开进气球阀，保证注浆泵管道通畅，密封处无泄露。
5.将注浆泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到适宜的注浆速度。
6.注浆泵在停止工作后应浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。
7.在切断气源和排浆管后，定期卸开注浆缸筒上的U型卡，抽出注浆缸，清除活塞体上注浆残留的材料，清水反复清洗。
8.清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。
9.不要使注浆泵空载或轻载高速运行，以免损坏各活动部件。
10.气源压力不得超过0.8MPa。
11.在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管接头和排气罩内进入杂物。
二、注浆泵的维修说明
1.拆除注浆缸上的U型卡，抽出注浆缸，必要时拧下进浆帽。
2.将小活塞两端的螺母拧松，拆下小活塞杆。
3.拆除泵体和气缸间的螺栓，将泵体与气缸分离。
4.拧下气缸顶部的盖形螺母。
5.将活塞推到气缸深处，从活塞上拧下传动杆，再拧下露出的控制杆。
6.再将活塞杆拧入活塞中几扣，将活塞部分从气缸中拉出。
7.检查活塞上的进气阀和排气阀，保证坚固整洁，密封可靠。两进气阀密封面与活塞平面的间隙一致，在3-4㎜之间，进气阀杆无松动。
8.检查各部件的磨损和损坏情况，需要时更换。
9.清除各部件的积垢，在相对运动的表面涂以润滑脂，再进行组装。
三、注浆泵密封件更换
1.当排浆口上方的观察孔出现冒浆现象后，应立即更换密封帽。
2.小活塞密封套边缘不能与注浆缸壁贴紧时，应立即更换小活塞密封套。
3.当发现排气罩中出现喷浆现象后，应立即同时更换密封帽和压紧螺帽下的密封圈。

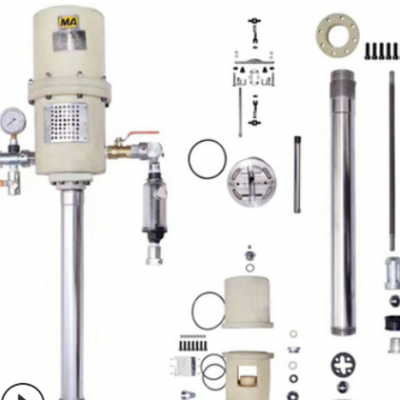

ZBQ—27/1.5煤矿用气动注浆泵零件明细表
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 盖形螺母 | 1 | 28 | 排气阀 | 2 |
2 | 上螺帽 | 1 | 29 | 梭杆 | 1 |
3 | 32.5×1.8O形圈 | 1 | 30 | 进气阀杆 | 2 |
4 | 气缸体 | 1 | 31 | M6螺母 | 2 |
5 | M8×50内六方螺钉 | 8 | 32 | 弹簧垫圈6 | 2 |
6 | M8螺母 | 8 | 33 | 稳定架 | 2 |
7 | 传动杆 | 1 | 34 | 弹簧垫圈6 | 2 |
8 | 109×5.3O形圈 | 2 | 35 | M6螺钉 | 2 |
9 | J型防尘圈22 | 1 | 36 | 136×5.3O形圈 | 1 |
10 | 压块 | 1 | 37 | 进气阀胶圈 | 2 |
11 | 压紧螺母 | 1 | 38 | 气缸活塞 | 1 |
12 | 密封圈 | 1 | 39 | 控制杆 | 1 |
13 | 155×5.3O形圈 | 1 | 40 | 56×3.55O形圈 | 1 |
14 | 泵体 | 1 | 41 | 下法兰 | 1 |
15 | 排浆接头 | 1 | 42 | M8×30内六方螺钉 | 8 |
16 | 进气球阀 | 1 | 43 | M12锁紧螺母 | 2 |
17 | 进气管接头 | 1 | 44 | 小活塞杆 | 1 |
18 | 进气阀接头 | 1 | 45 | 弹簧垫圈12 | 1 |
19 | 过滤片 | 1 | 46 | 小活塞体 | 1 |
20 | 密封帽 | 1 | 47 | 钢球 | 2 |
21 | 压片 | 1 | 48 | 小活塞密封套 | 1 |
22 | 5×15自攻螺钉 | 4 | 49 | 小活塞螺帽 | 1 |
23 | 枢销 | 2 | 50 | 注浆缸 | 1 |
24 | 梭 | 1 | 51 | 浆帽挡块 | 1 |
25 | 摇杆 | 2 | 52 | 进浆帽 | 1 |
26 | 弹簧 | 2 | 53 | 排气罩 | 2 |
27 | 推杆 | 2 | 54 | 排气罩自攻螺钉 | 12 |
ZBQ—27/1.5煤矿用气动注浆泵选配件明细表
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 油壶 | 1 | 6 | 压力表管接头 | 1 |
2 | 压力表 | 1 | 7 | 卸压阀接头 | 1 |
3 | 压力表接头 | 1 | 8 | 卸压阀 | 1 |
4 | 橡胶膜片 | 1 | 9 | 搅拌筒 | 1 |
5 | 压力表座 | 1 | 10 | 搅拌叶片 | 1 |
ZBQ—27/1.5煤矿用气动注浆泵选配件使用说明
1.将油壶串联在进气管路上，拧开油壶螺帽，加入润滑油，用螺丝刀拧紧油壶内的螺丝，然后倒转一个不大的角度，以获得满意的润滑油量，再拧紧油壶螺帽。
2.压力表与压力表接座之间为密封油液，通常不可拆卸。
3.压力表管接头接在巷道壁的注浆口上，在停止使用时应立即清洗，必要时可卸下压力表座，清除积在膜片处的材料，清除时不得使用锋利工具损伤膜片。
4.在拆卸排浆管前，应先打开卸压阀卸压。
四、警示！
1、本泵机以压缩空气为动力，使用时，工作气压不得超过0.63Mpa；停机时应可靠地关闭进气阀门，气动机构自动开启而造成人员伤亡事故。
2、本泵出厂时不配高压胶管，使用时用户自备。
特别注意：与本机连接的压缩空气软管应符合煤炭行业标准的规定，与本机的连接应牢固、可靠，严防接头突然脱落或软管突然爆裂造成人员伤亡事故。
3、高压泵是高噪音设备，应重视噪声对人身的危害，尽量选择噪声相对较低的产品。
4、本泵工作时，要注意观测顶板状况，顶板突然局部冒落或碎石下落等砸伤操作人员。
5、本泵气缸活塞为轻合金（FHZL503A）制造，材料性能应符合煤炭行业标准的规定，并应有法定检验机构的合格检验证明，不得随意更换、使用其
6、操作本泵时应缓慢开启、调整气动阀门，严禁突然贸然启动注浆泵，以免造成意外事
7、在井下清洗本泵的清洗介质不得采用汽油或煤油或者其他易燃、有毒的洗涤材料，以免发生火灾事故。
