供应开山KGH5环保型露天潜孔钻车 矿山炮眼潜孔钻机 开山凿岩台车 钻探机 凿岩机 钻机 钻车

打孔直径	105-125mm
打孔深度	25m
产地	浙江
产品认证	ISO9001
发动机品牌	玉柴
类别	钻采设备
执行标准	国标
是否可定制	是
设备型号	KGH5
品牌	开山
特性级别	标准级

产品详情

技术参数 凿岩硬度：f=6-20 钻孔孔径：Φ105~125mm 经济钻深：25m 回转转速 ：2400N·m 提升力：25000N 推进方式：油缸-链条 爬坡能力：30° 整机重量：6500kg 外形尺寸：5400*2330*2020mm 钻杆：Φ76*3000mm 工作气压：1.0-2.4MPa 耗风量：12-24m3/min

特征描述       脉冲筒式集尘装置,高效净化工作环境。

      原装进口液压马达，模拟优化的风扇叶片形线，为设备提供高效、稳定的性能；精滤与精滤的设计，特殊的

环保、高效

滤芯材料，净化效率达99%，卓越的自动控制系统，实现粉尘自动排出，体现以人为本的设计理念。

     安全稳定的行走机构

      ·重心低、离地间隙大，能轻松穿越崎岖的路面。专用车轮马达驱动，爬坡能力强，故障率低。

      ·先进的履带自动调平功能和停机刹车系统，不仅使钻车行走稳定，且大大减轻了地面对钻车的冲击力，保证

了行驶安全。

      ·独特的防脱链装置，大大提高了钻车行走时的可靠性

      ·车载柴油机对恶劣环境的适应性，无需外接空压机即可自由行走，移位方便。

     强劲可靠的动力

      ·采用名牌四缸柴油机为动力，功率大、体积小、整机振动 小、工作平稳

      ·采用专利《一种凿岩钻车的柴油机进气调节装置》(专利号：2008820087606.3)加预滤器、油滤、纸滤三级

过滤器

的完美组合，增强了钻车对恶劣环境的适应性，延长了柴油机的使用寿命。

       新型钻臂

      ·经过优化设计的变幅机构及圆形钻臂，结构新颖，调整方便，使钻孔覆盖范围大大提高，并可钻凿低位水平孔

     强劲有力的推进、回转机构

      ·新型回转机构由大扭矩摆线液压马达与行星减速器组成，为钻车提供强大的扭矩储备，减少卡钻几率。

      ·液压油缸加动滑轮组组合的的推进机构，可以产生20KN的提升力，调节推进操纵阀上的调压阀，可以获得工

况所需

的最佳推进力。



图纸




使用说明

（一）钻机的安装和准备

      1、准备好凿岩洞室，其洞室规格可 根据凿孔的 方法确定，一般开凿水平孔时其洞室高度2.6-2.8米，凿上向孔，

下向孔

或倾斜孔时其洞室宽度为2.5米，高度为2.8-3米。

      2、将气水管路、照明线路等引至工作面附近待用。

      3、按孔为设计的要求，将支柱架设牢固。支柱的上下两端要垫上木板，在将横轴和卡环按照一定的高度和方向

装在支柱上，

利用手摇绞车将机器提起，按所需的角度固定在支柱上，然后调整钻机的孔向 。

(二)作业前的检查

      1、开始工作时，应仔细检查气水管路是否连接牢固，有没有漏气漏水的现象。

      2、检查注油器内是否已经装满机油。

      3、检查各部分的 螺钉、螺帽、接头等处是否已经拧紧，立柱是否确实顶得很牢固。

(三)凿孔作业程序

      开孔时，先起动电动机，待转运正常后扳动操纵器的推进手把。使其得到适当的推进力，然后再扳动控制冲击器

的手把到工作

位置。凿岩工作以后，可以打开水阀，使气水混合物保持在有适当的比例。进行正常的凿岩工作。当推进工作使缷杆

器移动到与

托钎器相碰时，为钻完一根钻杆。要停止电动机运转和停止给冲击器送气、送水、把叉子插到托钎器的钻杆槽中，

使电机反转滑板

后退，使接头与钻杆脱开，再接第二根钻杆，按此下你循环连续工作。



包装清单

潜孔钻车一台、产品使用说明书、气罐两盘、钻杆20米、冲击器一个、钻头一个等

  用途/应用领域

 露天矿山、采石场、公路、铁路、水利、电力、建筑等石方工程等凿岩作业

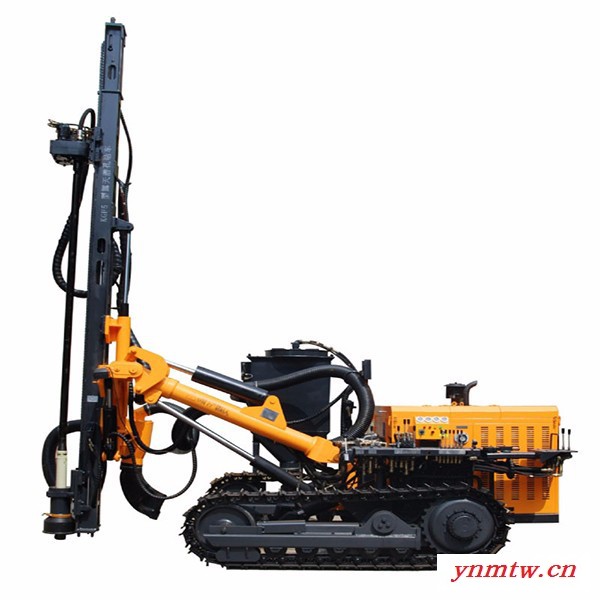

产品图片
