达泰点对点无线开关量信号传输装置

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

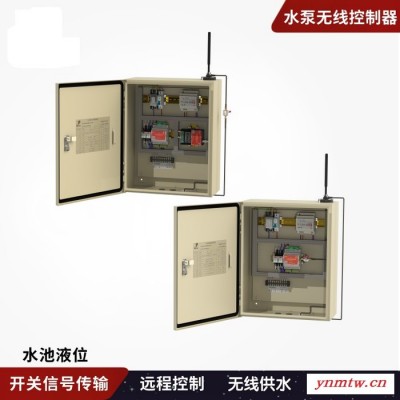

达泰1系无线开关量传输装置-DTD110HY，可以直接代替有线进行点对点、一点对多点、多点对一点的开关量信号单双向传输。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，有效传输距离50KM，后期无运行费用，配置防雨机箱，防护等级IP45。提供1-99路开关量信号（信道数可定制）输入及输出功能，发射端与接收端成套使用。无线通讯装置发射端可接入开关量信号，例如，浮球开关，PLC，电磁阀等设备；输出端可接入数显表，DCS，PLC等设备。在使用时，外接220V电源并接入对应信号线即可实现开关量信号的无线通讯。（野外使用，可采用太阳能供电方式）

主要应用场合与行业：产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过8年以上。工业级远距离无线传输装置可以实现的功能有：实时监测山上水池液位的变化；自动控制水泵的启停；堆取料机、卸料车等移动大型机器的**地控制站与PLC之间的无线通讯；推轿车、拦焦车、熄焦车之间的无线互锁功能；推焦车除尘系统的无线控制。

二、产品选型

达泰1系工业级开关量信号无线传输装置-DTD110/112HY

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

三、现场应用

1. 应用场景一：首山焦化厂推焦车与除尘系统无线通讯

现场有两台可移动的轨道车，每台移动轨道车连接一台(DTD112HCY-2DI2DO)无线传输装置，将无线传输装置的2DI分别连接每台移动轨道车操作室的风机开关上，开关分为高速档位和低速档。1号车对应两台除尘风机，一台是高速除尘，一台是低速除尘；2号车也对应两台除尘风机，一台是高速除尘，一台是低速除尘。

无线解决方案：

当1号车或2号车的操作室风机档位打到高速或低速时，要把信号通过无线方式传输到监控室的信号柜里面。信号柜里的无线接收装置(DTD112HCY-4DI4DO)的输出端4DO会将接收到的信号连接到西门子300PLC输入端，300PLC还连接了变频器，PLC再通过接收的信号判断是否启动1号车对应除尘风机或2号车对应的除尘风机的高速或低速运行。后来PLC通过以太网口和电脑连接，终于在电脑端的WICC软件显示除尘风机是否处于高速运行还是低速运行或是停止状态。
无线通讯方案示意图 ▼

2. 应用场景二：百岁山生产基地无线水位控制系统应用

用户希望在中央控制室里，远程控制生产基地内10个不同地方的水井抽水电机启动和停止。距离在1公里左右。

无线解决方案：

本方案旨在使用无线方式，实现在中央控制室**可以控制厂区内10个水井抽水电机的启动和停止。运用DTD110HCY-开关量无线传输装置来完成整套系统的无线需求。在每个水井的抽水电机控制箱旁安装一台DTD110HCY-R开关量无线传输装置的接收端，输出两路信号，分别控制抽水电机的启动和停止信号，并在每个开关量无线传输模块上预留两路备用开关量信号。开关量无线传输器的发射端 DTD110HCY-T所发出的所有IO信号，直接接入中央控制室内控制抽水电机工作逻辑的PLC的IO接口。通过以上方案，可以快速实现无线远程控制厂区内不同位置的抽水电机工作。此方案自2014年起**在景田百岁山生产基地使用至今。
无线通讯方案示意图 ▼

3. 应用场景三：南京钢铁备煤车间斗轮机无线技改

备煤车间主要承担全厂动力煤的输入、破碎、存储、混匀工作。斗轮机作为对散料连续堆取作业的高效装卸机械，是焦化厂区煤粉运输工作中的主力军之一。用户希望通过无线数据传输方式，实现2台斗轮机与其**地PLC控制柜之间急停信号交换功能，从根本解决斗轮机与**地程控数据传输线路的频繁故障问题。地面PLC控制柜与斗轮机之间相距约为500米。

无线解决方案：

根据用户需求，达泰无线通讯技术人员决定在斗轮机驾驶室和地面PLC控制柜分别安装一台DTD112HCY达泰无线双向开关量信号传输装置，每台无线传输装置提供2DI2DO通道，实现斗轮机急停信号的无线控制与反馈功能。
无线通讯方案示意图 ▼

4. 应用场景四：农村饮水工程

两处水池到泵房有一条县级公路和山体遮挡。水池处没有电源，需要考虑供电问题。在此之前，曾铺设过管道和有线线路，但由于地形较为复杂，维护不当等原因，有线线路很快出现故障，导致泵房无法实现自动上水功能，致使整个饮水工程的滞待。

无线解决方案：

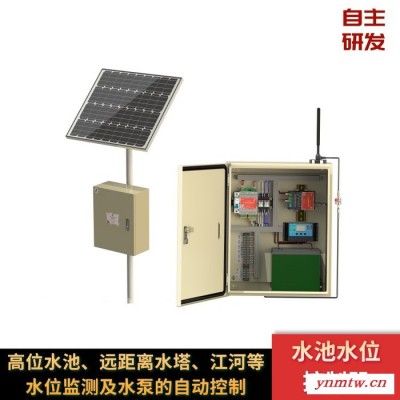

PLC无线通讯团队选用两套DTD110HCWY-达泰太阳能供电无线自动供水装置来完成此次无线传输任务。由于水池端无法提供电源，因此发射端需采用太阳能供电。在水池内放置一个浮球开关，将高低液位数据线接入无线水位控制装置发射端。在水泵房处将控制水泵启停的信号线接入无线水位控制装置接收端。当水池水位达到低液位状态，低液位浮球开关动作，使低液位继电器动作，此时发射端将信号用无线加密的方式发送给接收端，接收端收到这个低液位启泵信号后，驱动继电器控制水泵启动；当水池上水时水位达到高水位状态，高液位浮球开关动作，使高液位继电器动作，此时发射端将信号用无线加密的方式发送给接收端，接收端收到这个停泵信号后，驱动继电器控制水泵停止。
无线通讯方案示意图 ▼

5. 应用场景五：车辆段检修库防误入安全防范无线系统

在火车或动车检修库，为了避免机车过入作场发生安全隐患，因此用户要对机车的驶入驶出状态进行远程的检测，确保其他检修车辆不会误入。由于现场环境复杂，距离远，若采用有线方式施工成本高，维护难，故考虑采用无线通讯的方式完成。因为现场存在大量对讲机的使用，以及附近其他信号站的设立，都导致无线设备的投入和稳定运行难上加难。因此用户特别委托西安达泰PLC无线通讯团队来解决这一问题。

无线解决方案：

根据现场情况，采用一套DTD110HUY开关量信号无线传输装置来实现远程防止火车动车误入安全区域。当有机车进入检修库时，触发现场的接触器，通过在检修库（也**是安全区域）安装的DTD110HUY-T开关量信号无线传输装置发射端，对现场接触器的开关量信号进行采集，然后通过无线加密的传输方式将信号传输给2公里外的火车停靠点。在火车停靠点的现场安装DTD110HUY-R开关量信号无线传输装置接收端，配有声光报警灯。当接收到信号后，触发声光报警器红灯亮，提示其他机车不得进入检修库；当检修库的机车驶出后，声光报警器绿灯亮，提示检修库无车辆，远端火车停靠点的机车可以进入。通过本方案简单有效的防止火车动车误入安全区域所带来的安全隐患。
无线通讯方案示意图 ▼

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，短时间之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

五、成功案例

? 山东金能科技有限公司，PLC与现场设备之间无线控制，2发8收
? 内蒙古亿利冀东水泥，门卫报警信号与监控室之间无线通信，2KM
? 内蒙古神华集团，4个车子和阀门风机无线通讯
? 福建三钢(集团)有限责任公司，PLC之间开关信号无线传输
? 格力电器（合肥）有限公司 , 厂内1KM 现场的报警信号---值班室
? 山东青岛海尔，车间模拟信号无线传控制室
? 福建加多宝饮料有限公司4DI/4DO双向，机器人无线控制，2014年实施
? 山西永鑫煤焦化有限责任公司，车间报警信号传到监控室，500m
? 泊头大华环保 （焦化环保），焦车和地面除尘无线通讯
? 华润电力投资有限公司河北沧州分公司，双向开关信号无线传输
? 奇瑞汽车股份有限公司，S7-1200PLC和AB1756PLC之间无线通讯
? 海螺水泥厂，水泥装袋机和计数系统无线传输
? 湖南邵阳为百水泥，余热发电热风阀与水泥线热风阀阀位信号互传与控制
? 福莱特玻璃集团股份有限公司，玻璃生产线开关控制，2014年至今
? 广西华润电力，水池液位（没电）和PLC无线控制，1千米
? 河南新科起重机股份有限公司，井底8DI传输到井上
? 连云港食用菌成套设备有限公司，厂内水池水位遥测，800米
? 广东云浮发电厂，厂内水池水位监测，500米

? 持续更新

六、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明认证，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
