| 占地面积 | 4.2m2 |
|---|---|
| 型号 | KJG-9 |
| 加工定制 | 是 |
| 产地 | 江苏 |
| 功率 | 4kw |
| 加热方式 | 蒸汽 |
| 类型 | 卧式 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 4.876*0.841*0.838 |
| 转速 | 10-25 |
| 传热面积（m2） | 9 |
| 品牌 | 益干 |

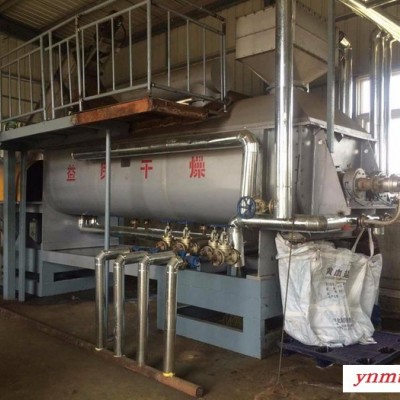

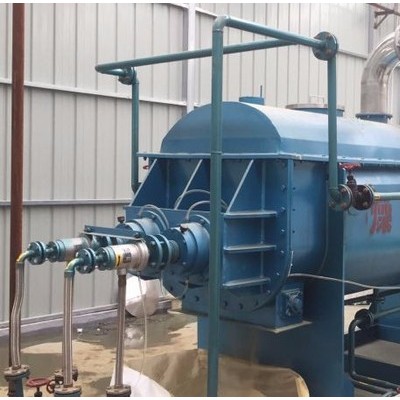

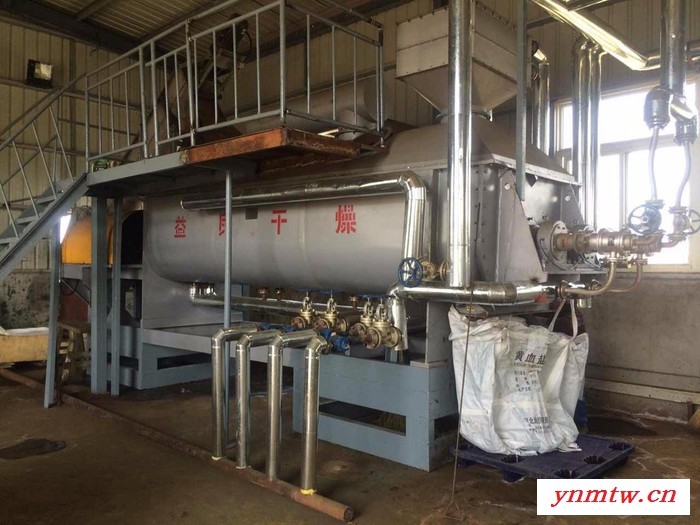

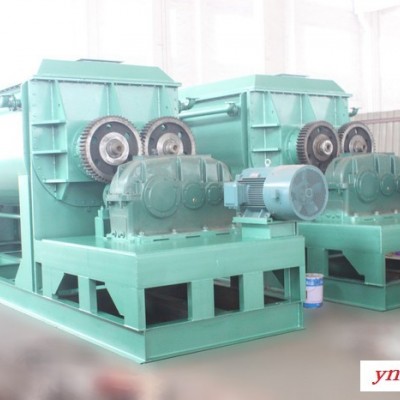

概述
该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔形搅拌传热桨叶，具有较高的传热效率和传热面自清洁功能。
空心轴上密集排列着楔形中空桨叶，热介质从空心轴流向桨叶。单位有效容积内传热面积很大。热介质温度从-40℃到320℃，可以是水，也可以是其他液体，如热水、导热油等。间接传导加热没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有清洁功能。物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，为防止物料粉尘外泄而充分发挥作用。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。
特点
1、桨叶干燥机能耗低，由于间接加热，没有携带大量空气而带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1KG水仅需少量热量。
2、桨叶干燥机系统造价低，单位有效容积内拥有巨大的传热面，缩短处理时间。因设备尺寸变小，减少了建筑面积和建筑空间。
3、使用不同热介质，处理物料范围广，即可处理热敏性物料，又可处理需高温处理的物料。常用介质有水蒸气、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。
4、环境污染小，不使用携带空气，粉末物料夹带少。物料溶剂蒸发量小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。
5、操作费用低，该设备正常操作，仅1小时/天、人。低速搅拌及合理的结构。磨损量小，维修费用很低。
6、操作稳定。由于楔形桨叶特殊的压缩膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。
技术参数
| 型号/项目 | KJG-3 | KJG-9 | KJG-13 | KJG-18 | KJG-29 | KJG-41 | KJG-52 | KJG-68 | KJG-81 | KJG-95 | KJG-110 |
| 传热面积m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 有效容积m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 转速范围r.m.p | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| 功率kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| 器体宽A mm | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| 总宽B mm | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| 器体长C mm | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5824 | 6020 | 6124 | 6122 |
| 总长D mm | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| 进出料距E mm | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| 中心高F mm | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| 总高H mm | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| 进汽口N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| 出水口O(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
