回流进料250输送潜水4寸节能恒阳进口离心压滤机污泥泥浆泵 闽

驱动方式	电动
叶轮数目	单级、多级
用途	污水泵,杂质泵
输送介质	污水泵、杂质泵
适用范围	污水、杂质、水、泥桨等
工作温度	小于80（℃）
工作压力	0.1~99（mpa）
电压	220/380（V）
规格	NL50-12,NL76-9,NL65-16,NL80-12,NL10
许过最大粒径	10
汽蚀余量	1
材质	铸铁
功率	1~185（kw）
流量	1~990（m3/h）
吸入口径	15~1000（mm）
性能	变频
泵轴位置	边立式
叶轮结构	多口
品牌	Galileo/伽利略
型号	NL
加工定制	否

回流进料250输送潜水4寸节能恒阳进口离心压滤机污泥泥浆泵 闽nl150-16实验室污泥双缸bw-250型石油f10007.5kw泥浆泵

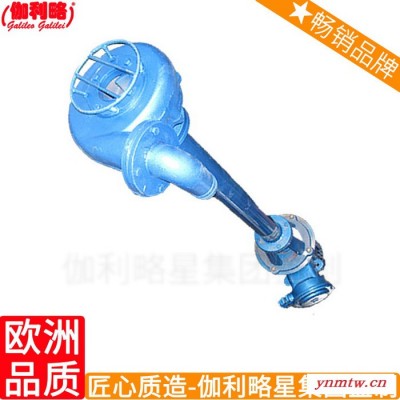

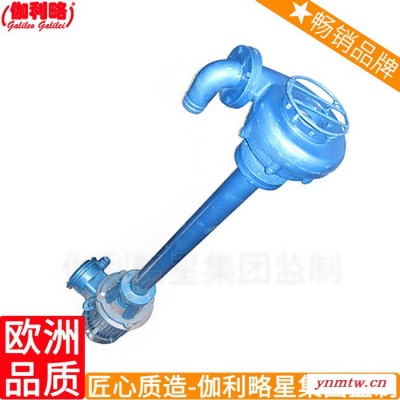

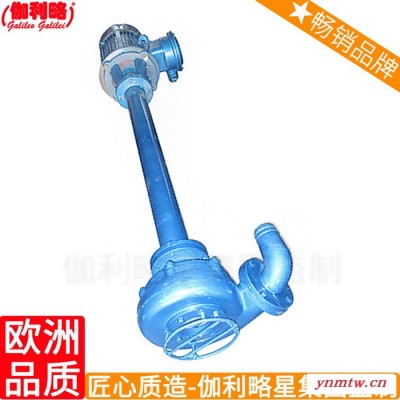

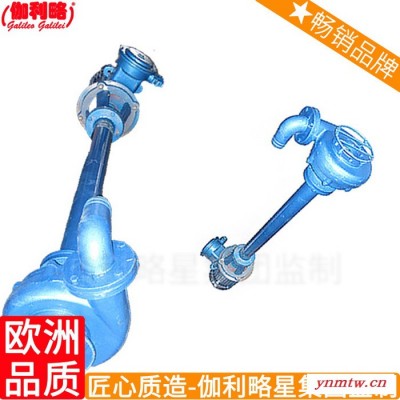

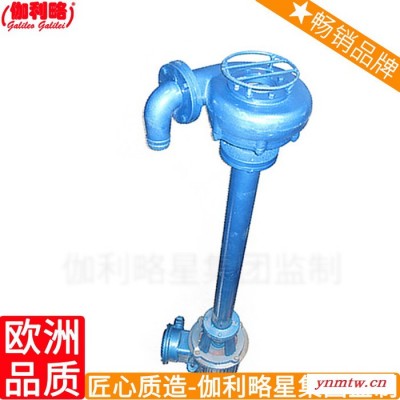

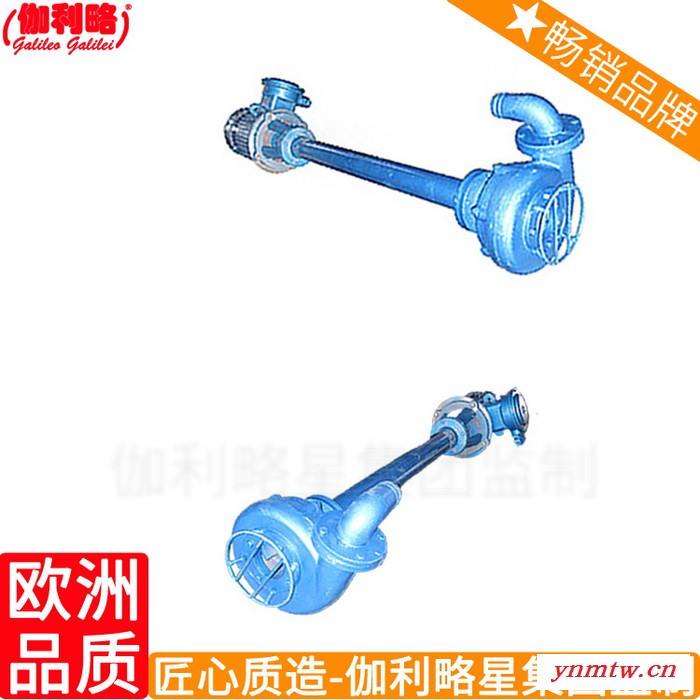

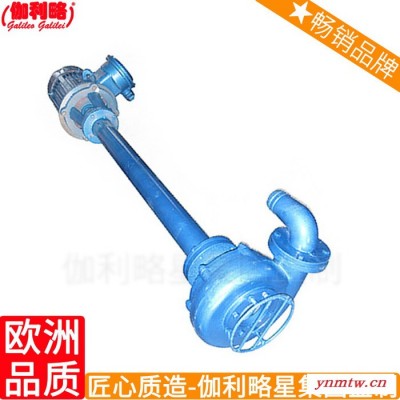

NL系列立式泥浆泵】产品简介：

NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿。
NL系列泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。

【NL系列立式泥浆泵】型号意义：

【NL系列立式泥浆泵】主要用途：

1、NL系列多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作矿排水及含有泥块的流体。
2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
3、养鱼用作带水清塘、鱼池增氧等

【NL系列立式泥浆泵】性能参数：

型号

转速n
r/m

流量Q
m3/h

扬程H
m

效率n
%

电机功率
KW

立式泵全长
mm

机泵重量
kg

NL50-8
NL50A-8

1450

20-30

8-9

42

1.5

1310

63

NL50-12
NL50A-12

1450

25-38

12-14

41

3

1310

80

NL76-9
NL76A-9

1450

50-70

9-10

42

3

1350

90

NL65-16
NL65A-16

1450

50-60

15-18

42

5.5

1430

152

NL80-12
NL80A-12

1450

80-120

11-13

56

7.5

1430

145

NL100-16
NL100A-16

1450

80-100

15-17

61

15

1510

270

NL150-12
NL150A-12

1450

100-150

11-13

66

18.5

1690

350

NL150-16
NL150A-16

1450

120-180

15-20

68

22

1690

370

【NL系列立式泥浆泵】结构图：

序号

型式/另件名称

NL,NLF,NW

编号

数量

备注

1

网罩

1

1

2

叶轮螺母

2

1

3

叶轮

3

1

4

泵壳

4

1

5

泵座

5

1

6

0型圈

6

1

改进型用机械密封

7

油封

7

4

改进型用机械密封

8

轴套

8

1

改进型用机械密封

9

出水弯头

9

1

10

泵轴

10

1

11

轴承

11

2

12

从动联轴器

12

1

13

主动联轴器

13

1

14

联接筒

14

1

15

轴承座

15

2

16

联接轴

16

1

17

支撑筒

17

2

18

轴承盖

18

1

19

从动联轴器

19

1

20

电机座

20

1

21

电机座C

21

1

带固定板用

22

主动联轴器

22

1

23

电动机

23

1

24

弹性块

24

1

【NL系列立式泥浆泵】泵长度规格：

型号长度

NL150-12

NL150A-12

NL150-16

NL150A-16

NL50-8

NL50A-8

NL50-12

NL50A-12

NL76-9

NL76A-9

NL65-16

NL165A-16

NL80-12

NL80A-12

NL100-16

NL100A-16

泵

长

度

L

(毫米）

650

470

710

710

1300

1120

1190

1190

1620

1910

1940

/

2120

2410

2440

/

2620

3130

3190

/

3120

3630

3690

/

3620

4350

4440

/

4120

4850

4940

/

4620

5570

5690

/

5120

6070

6190

/

3620

/

/

【NL系列立式泥浆泵】安装示意图：

【NL系列立式泥浆泵】安装盘尺寸图：

型号/代号

L

L1

L2

L3

B

B1

d

d1

4-d2

4-R

δ

NL25-10

180

120

350

400

280

330

72

40

13

25

6

NL50-8

255

230

590

650

490

550

215

70

18

30

8

NL80-9

NL50-12

NL76-9

255

230

590

650

490

550

258

80

70

70

18

30

10

NL65-16

NL80-12

NL50-24

255

285

690

750

590

650

175

70

110

70

18

30

12

NL100-16

NL100A-16

380

350

920

1000

820

900

226

115

70

18

40

14

【NL系列立式泥浆泵】安装与拆卸：

(一)、拆卸
1、拆卸电钭或面定板，出水管。
2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮。
3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。
4、拆卸泵座与支撑筒螺栓，使其分幵。
5、从轴上拆卸轴套与轴承。
(二)、安装
1、对零件进行检査是否有缺损，纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。
2、骨架油封注满黄油后放入泵座，再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。
5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。
6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。
7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

【NL系列立式泥浆泵】故障原因及排除方法：

现象

产生原因

排除方法

不

启

动

与

运

转

1、馈电线有断路。

2、电压太低。

3、两个半联轴器间无轴向间隙并卡。

4、叶轮被杂物卡住。

5、叶轮与蜗壳紧贴。

6、螺帽脱落和平键损坏使叶轮打滑。

7、联轴器平键损坏。

1、查看熔断保险丝和接线，并更换之。

2、调高电压或等电压升高后再用。

3、调整两个半联轴器之间轴向间隙为0.5毫米。

4、排除杂物。

5、重新装配，分离叶轮和蜗壳。

6、安装平键与螺帽。

7、换装平键。

负

荷

1、泵各部装配不当，转动困难，异物卡住。

2、同心度变动，轴承损坏，轴变形。

3、旋向相反。

4、扬程过低，流量过大。

1、重新装配，取出异物。

2、修正零件，调换轴承。

3、变换电机旋向。

4、尽量避免长时间使用。

流

里

不

足

1、吸口被阻，泥潭粪坑欠深，泵吸不到泥粪。

2、输泥管被阻。

3、电机转速低于额定转速。

4、叶轮打坏。

5、扬程过高，输送过远。

6、旅向相反。

7、泄漏较大。

8、叶轮上绕有杂物。、

9、介质太稠或供应量不路。

1、排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中。

2、检査管道，取出阻档物。

3、提高电机转速。

4、调换叶轮。

5、减少扬程，缩短输送距离。

6、改换电机旋向。

7、检查泄漏原因，并更换引起泄漏的另件。

8、排除杂物。

9、冲稀介质，增大供应量。

噪

声

与

震

动

1、叶轮与蜗壳磨擦。

2、轴承已损坏或少油。

3、泵轴与电机不同心，轴弯曲。

4、螺帽有松动。

5、蜗壳中有杂物。

6、工作液中有硬物。

7、吸口有空气渗入。

8、汲送液体温度过高。

1.检查泵的装配并调整之。

2.调换轴承或加油。

3.调同心，校正轴。

4.拧紧螺帽。

5.排除杂物。

6.控制进泵杂物尺度，加密滤网。

7.深埋蜗壳。

8.降低液体温度。。
