水泥装车机【移动式水泥用带式输送机】俗称传送带，固定式皮带机

品牌	宏源振动
型号	DY
加工定制	是
输送能力	根据客户要求及设备型号
功率	根据设备型号
类型	带式输送机
输送距离	根据设备型号
外形尺寸	根据设备型号
重量	根据设备型号
适用领域	港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等
规格	DY

水泥装车机【移动式水泥用带式输送机】俗称传送带，固定式皮带机

一、概述

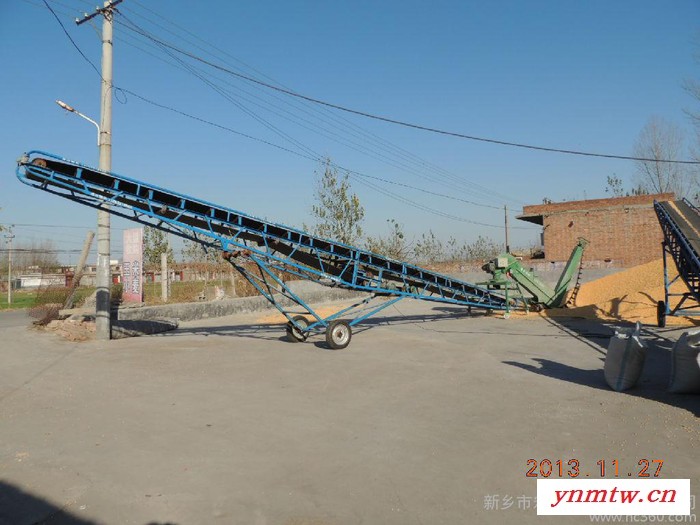

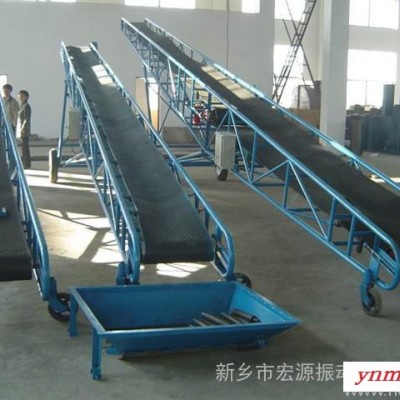

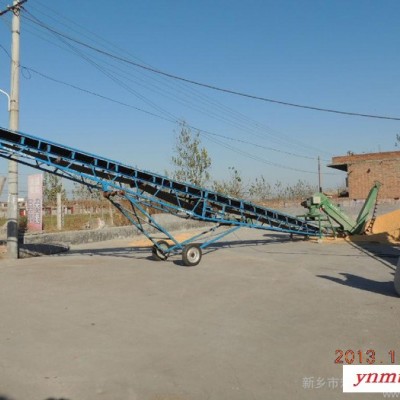

　　DY型移动带式输送机是一种工程上使用较多的设备，该机使用方便，机动性好。主要用于装卸地点经常变动的场合，如：港口、码头、车站、煤场、仓库、建筑工地、砂石料场、农场等，用来短途运输及装卸散料或单件重100公斤以下的成件物品。
　　该输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。

Y移动皮带输送机(带式输送机)是一种工效高，使用，机动性好的连续输送装卸设备。主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。DY型移动式胶带输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。

       DY移动皮带输送机(带式输送机)适用于散状物料或成件物品的短途运输和装卸工作。采用钢管结构，轻巧美观，机动性好。转动装置为电动滚筒，并配有充气轮胎和钢轮两种行走轮。机长10米以上倾角可调。

DY移动皮带输送机(带式输送机)主要特点:

DY移动皮带输送机(带式输送机)性能及主要技术参数与德国福兰德和蒂森公司的产品相当，主要特点是采用高精度，硬具面齿轮，其承载能力高，(比软具面具轮提高2-3倍)；寿命长(可达10年)；结构聚凑，占地面积小(可减少50%以上)；重时轻，体积小(可降低50%)；尤其是垂直传动结构形式，更适于煤矿井下矿山运输机械上使用。

DY移动皮带输送机(带式输送机)技术参数表:

项目         DY600-4   DY600-5    DY600-7   DY600-8   DY600-9    DY600-10    DY600-12   DY600-15

机长（米）    4               5              7             8               9               10             12           15

带宽（毫米）600            600          600          600            600             600           600          600

带速（米/秒）3.0            3.0           3.0           3.0            3.0              3.0           3.0           3.0

输送高度（米）3             3.5           5.5           7                8               9               10           13

输送能力（米/小时） 2000  2000       2000        2000           2000           2000         2000         2000

吨/小时      100             100           100         100            100             100           100           100

倾斜角度（度）30°          30°            35°         35°            40°              40°           45°           45°

电动滚筒 型号 DY1.2 DY1.2 DY1.2 DY1.2

功率（千瓦）  3              3                4.5          4.5            5                 5              5.5          5.5

总重量（公斤）100         120             150          170          200              220            270          300

TD系列带式输送机产品概述: DTⅡ、TD75型皮带由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.我公司还生产轻型皮带输送机和移动式输送机.TD系列带式输送机基本结构: 1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。2.滚动部分:分传动滚筒和改向滚筒两大类。3.托辊部分:分槽形、平行、调心和缓冲托辊等。4.清扫部分:分弹簧清扫器和空段清扫器。5.卸料部分:分固定式犁式卸料器和电动卸料器。6.制动部分:有带式逆止器和滚柱逆止器两种。7.附件:在罩壳、导料槽、漏斗等。

TD系列带式输送机产品代号及订货代号: 据带式输送机的输送长度，物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

TD系列带式输送机外型尺寸图表:



B	D	A	L	H	C	E	d	轴承型号
500	89	720	190	170	130	15	M12	204
650		870	240
800		1070	305
1000 1200 1400	108	1300	375	210	170	18	M12	305
		150	455	230	200
		1750	525

标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。 TD系列带式输送机技术参数表:

承载托 辊形式	带  速（m/s）	带  宽  B（mm）
		500	650	800	1000	1200	1400
		输 送 量 Q（t/s）
槽 形 拖 辊	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平 行 拖 辊	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

注:1、输送能力Qv值系按水平运输，动堆积角θ为20°，托辊槽角λ为30°时计算的。2、带速（4.5）、（5.6）m/s为非标准值，一般不推荐使用。 TD系列带式输送机布置有下面几中基本形式: 1.水平输送机2.倾斜输送机3.带凸弧曲形段输送机4.带凹弧曲形段输送机5.带凹弧及凸弧曲形段输送机 传动型式与传递功率的关系:

传动型式	功率范围（kw）	备注
弹性联轴器直接传动	2.2～37	功率≤200kw时电压为380V      功率≥220kw时电压为6000V
Y系列电机加液力偶合器	45～315
电动滚筒直接传动	2.2～55
绕线式电机	220～800

备注:除电动滚筒直接传动外，其余传动型式均配相应的减速器。
