| 类型 | 刮板运输机 |
|---|---|
| 适用领域 | 中小煤矿的井下工作面输送煤炭 |
| 外形尺寸（mm） | 540mm |
| 输送物品 | 煤矿 |
| 输送能力（m3/h） | 60t/h |
| 动力功率（kw） | 22KW |
| 品牌 | 洛阳远见 |
| 型号 | SGD420/22 |

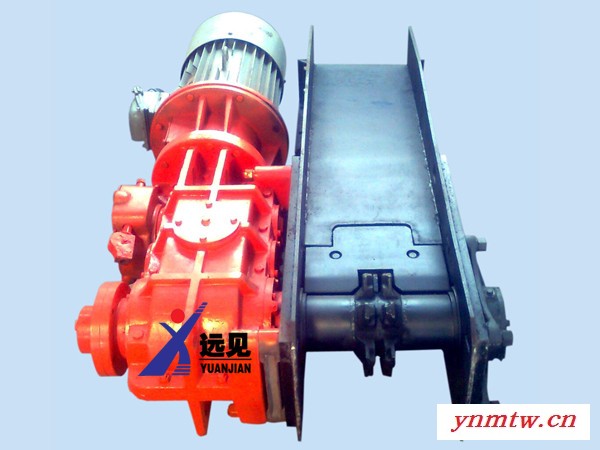

SGD420/22型刮板输送机
1：适用范围
可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲。
2:优点
1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
3、机身矮，便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行，便于处理底链事故。
6、能作液夜支架前段的支点。
3：主要技术参数
参数名称 | 单位 | 参数性值 | 参数名称 | 单位 | 参数性值 | |||
输送机型号 | SGD420/22 | 电动机 | 型号 | YBS-22-4 | ||||
输送量 | t/h | 60 | 功率 | K/w | 22 | |||
设计长度 | m | 100 | 转速 | r/min | 1470 | |||
机头高度 | mm | 540 | 电压 | V | 380/660 | |||
刮板链速度 | m/s | 0.66 | 刮板链 | 圆环链规格 | mm | Φ18×64 | ||
中部槽 | 长×宽×高 | mm | 1200×420×150 | 每条圆环链破断拉力 | KN | ≥250 | ||
每节质量 | kg | 66 | 单链中心距离 | mm | 700 | |||
整机质量 | kg | 106102 | 减速器传动比 | 22.24 | ||||
