| 电动机功率 | 详见说明 |
|---|---|
| 电动机转速 | 详见说明 |
| 类型 | 移动式输送机 |
| 外形尺寸 | 详见说明 |
| 用途 | 采矿 |
| 重量 | 详见说明 |
| 品牌 | 华矿 |
| 型号 | ZQS50 |
| 加工定制 | 是 |
产品简介
手持式钻机气动钻机ZQS-25/2.0型手持式气动钻机气动风煤钻
一、用途及适用范围
ZQS-25/2.0型手持式气动钻机（原ZMQ17型风动煤钻）主要用于采煤作业中在煤层上钻Φ38-Φ45的孔。也可用于在软岩石上钻孔。
产品型号的含义为：
二、基本性能参数
| 序号 | 图号 | 名称 | 材质 | 备注 |
| 1 | ZQS-25/2.0-1 | 后缸盖 | ZLD107 |
|
| 2 | ZQS-25/2.0-9 | 机体 | ZLD107 |
|
| 3 | ZQS-25/2.0-19 | 前机体 | ZLD107 |
|
| 4 | ZQS-25/2.0-24 | 排气弯头 | ZLD107 |
|
| 序号 | 项目 | 单位 | 参数值 | |||
| 1 | 工作气压 | MPa | 0.4 | 0.5 | 0.63 | |
| 2 | 额定转矩 | N·m | 17 | 22 | 25 | |
| 3 | 额定转速 | r/min | 780 | 880 | 950 | |
| 4 | 耗气量 | m3/min | 2.9 | 3.3 | 4.5 | |
| 5 | Z大输出功率 | kW | 1.4 | 2 | 2.4 | |
| 6 | 空载转速 | r/min | 1560 | 1760 | 1900 | |
| 7 | 1/2空载转速 | r/min | 780 | 880 | 950 | |
| 8 | 1/2空载转速下的转矩 | N·m | 17 | 22 | 25 | |
| 9 | 失速转矩 | N·m | 32 | 41 | 45 | |
| 10 | Z大负荷转矩 | N·m | 30 | 38 | 43 | |
| 11 | 起动转矩 | N·m | 31 | 40 | 44 | |
| 12 | 噪声 | 声功率级 | dB(A) | 112 | ||
| 声压级 | dB(A) | 95 | ||||
| 13 | 机重 | kg | 8.6 | |||
三、结构及工作原理
结构：
ZQHS-25/2.0型气动钻机由机体、气动发动机、减速器与钻卡三部分组成（见总图）
机体部分：
机体（9）两侧有环形手柄便于握持，进气阀（32）及内钩式压柄（35）控制整体的开闭，机体下部有与气腿连接的横孔，握柄内安置的注油器（38）用以润滑气动发动机。

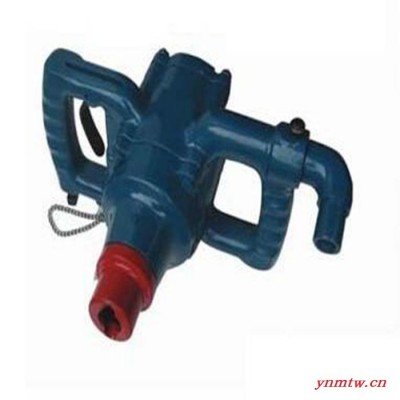

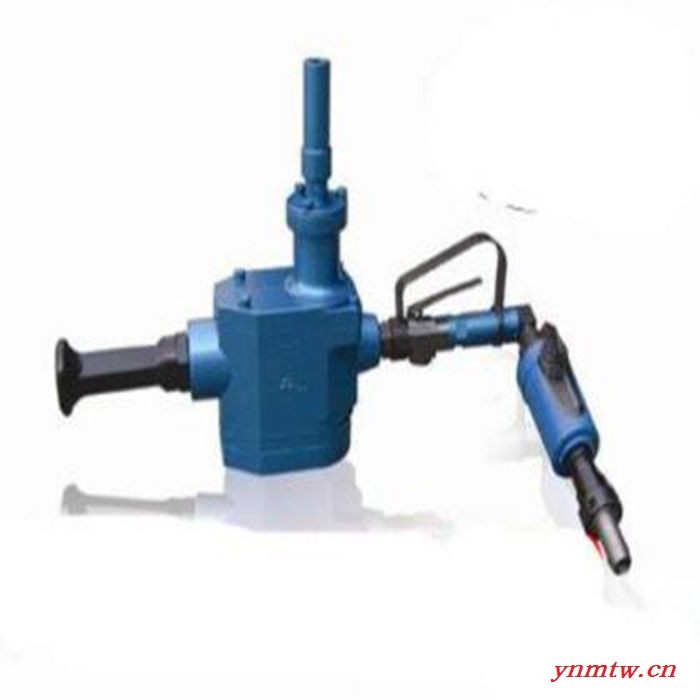

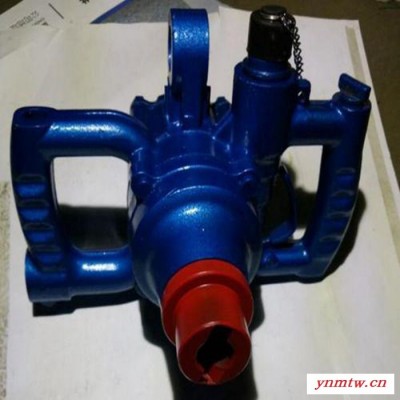

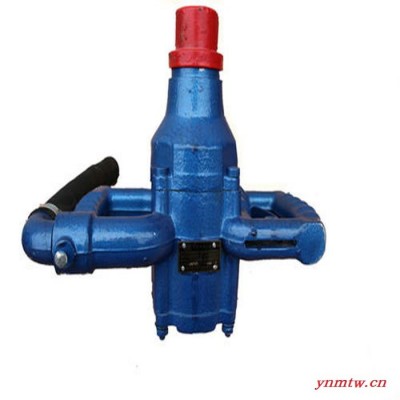

产品实物图
