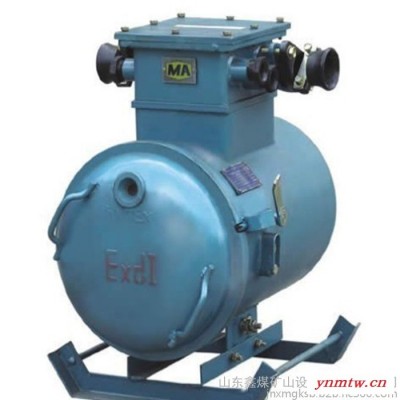

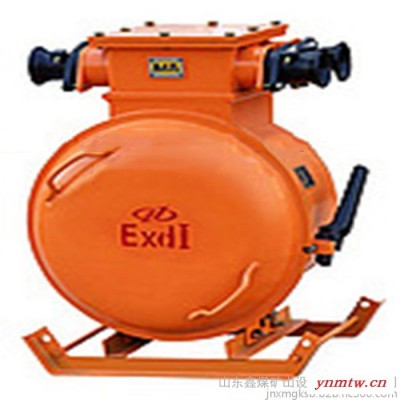

矿用隔爆型煤电钻综合保护装置ZBZ-2.5Z ZBZ-4.0Z

矿用隔爆型煤电钻综合保护装置ZBZ-2.5Z ZBZ-4.0Z

本装置采用越级式先导控制回路，使用主变压器在被控制设备不工作时不带电既节约电能，又安全可靠。主电路的通断采用较先进的固态继电器，实现了煤电钻开启的无触点控制，二次控制器的电路继电器触点电压为直流10V，电流5-10mA,提高了小型继电器的工作稳定性，使整机使用寿命达到千万次免维修。

ZBZ-2.5、4.0Z/1140(660)V矿用隔爆型煤电钻综合保护装置
一用途及适用范围
本装置用于煤矿井下（甲烷及煤尘瓦斯危险）127V、1.2KW-1.5KW手持式煤电钻的远方控制，该装置是针对目前国内煤矿井下使用的煤电钻综合保护在实际运行中的所存在的问题，而开发研制的一种新型的无触点煤电钻综合保护装置。它可以消除煤电钻工作时交流接触器触头回跳所产生的机械振动、电火花、电磁干扰及反向瞬间过电压，具有漏电、短路、网路绝缘监视等多种保护功能，并可光色显示装置的故障和运行状态。煤电钻不工作时，电缆不带电。
二. ZBZ-4.0/660(380)z矿用隔爆型煤电钻综合保护装置技术参数：
型号ZBZ-4.0/660（380）Z
额定电压V660.380/133
额定电流A2.2,3.6/10.9
额定容量kVA  2.5
接线方式 Y.△/△
绝缘特级 B
允许温
