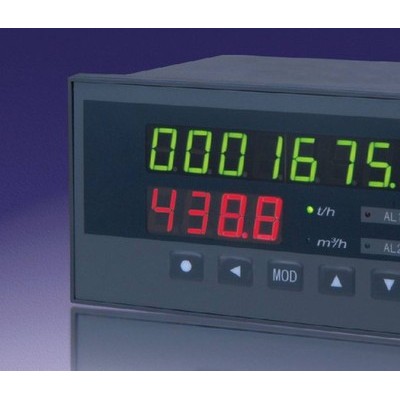

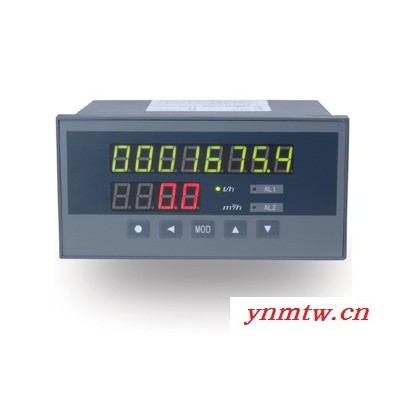

恒达HD-50M 定量控制仪智能调节仪表温控表定量控制系统

山东恒达定量控制系统特别适用于车间配料、掺水、掺药、配料、定量注液及各种液体或气体的定量、定时控制。目前一些现在仍采用人工操作罐装/打料，同时也不想投入太多成本**想提高工作效率的企业建议采用本系统。

一、系统组成
1、计量传感器：可以是安装在管道上的流量计、储灌上的液位计或是称重传感器等，这是控制的基础，直接影响控制的效果，因此基本要求是传感器的测量精度越高越好，有信号输出功能。同时计量传感器种类较多，选择合适的测量传感器重要，要根据现场的实际工况选择相应的传感器，另外还要考虑防爆、防腐、安装方式等其他技术要求。

3、断流设备：

  可以是泵等动力设备，也可以是如电磁阀、电动阀、气动阀等设备，只要在选型时告之相应的功率，我们作量身定制，也可以我们配套提供设备。
二、控制过程：
定量控制器在接收了计量传感器的信号后，在其内部完成累计和显示，同时在控制器内部设定好所需要的定量控制值，当定量控制器显示的累计数值达到所设定的定量控制值时，定量控制器输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。
三、产品特点：
1、只需要计量传感器、控制器和断流设备组成，结构简单，成本低；
2、控制器内的控制线路及组件是根据客户所需要的计量传感器和设备量身定制的，信号线连接简单，到现场后一般无需调整，流量计和断流设备等均有控制器内提供电源，只需要给控制器提供AC220V即可；
3、控制器面板设有“启动"、“停止"和“清零"按纽，并有“状态指示灯"显示，因此显示直观，操作简单、方便、易学；
4、定量控制器为全中文液晶显示，每次定量控制值可以根据需要任意更改，只需在定量控制器内操作完成；

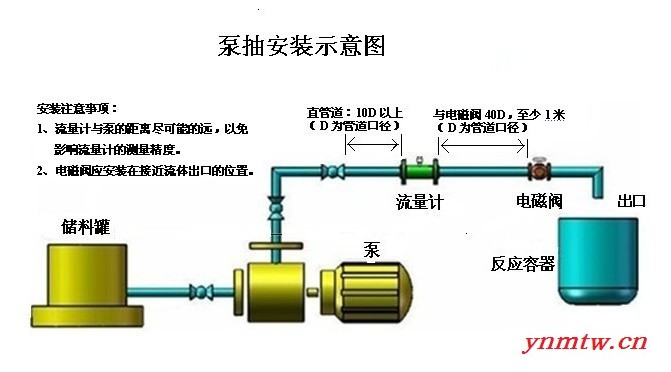

四、安装示意图：
